COMEXIO CMS110 Installation
Io-server
Inhaltsverzeichnis
Quicklinks

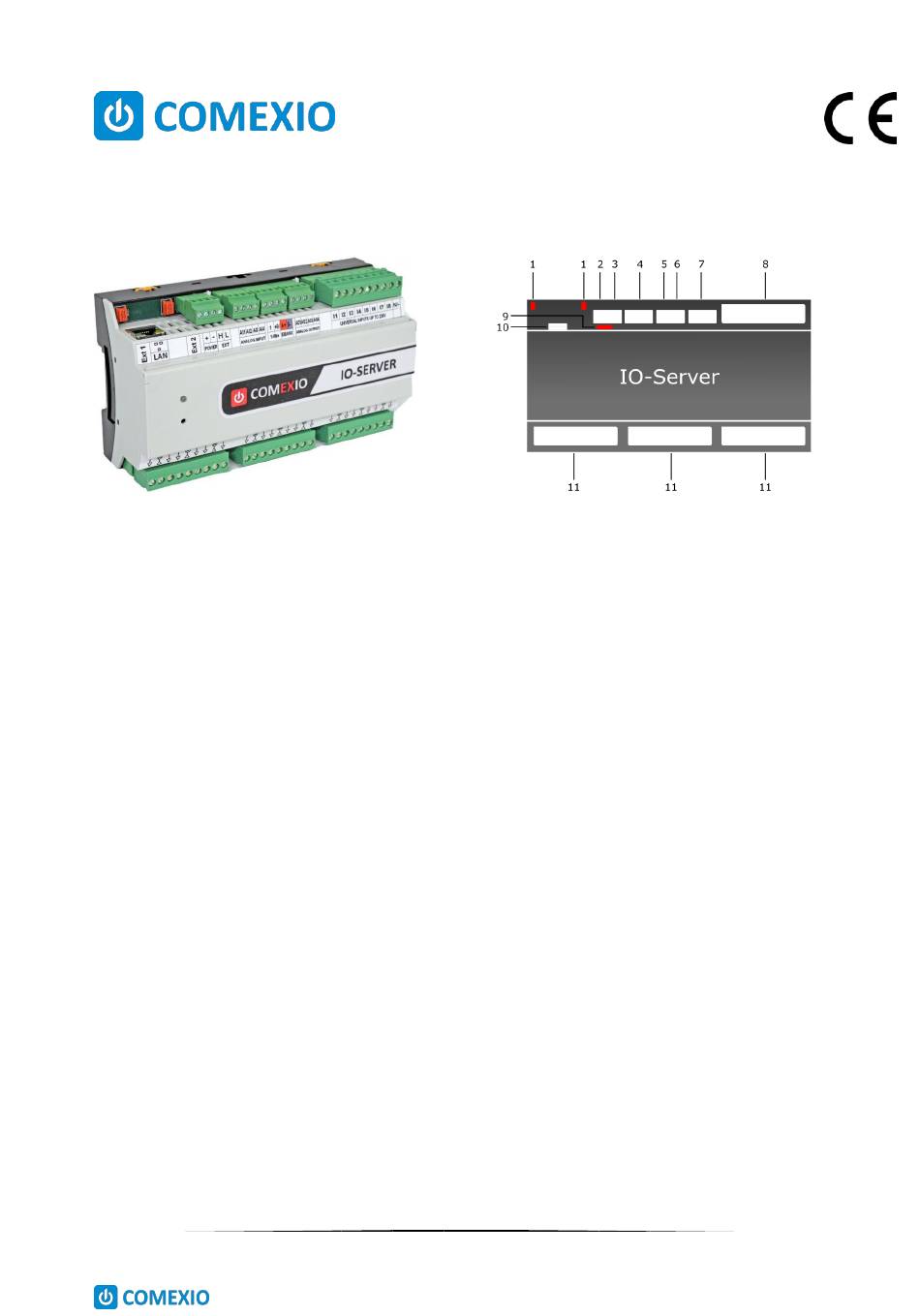

IO-Server
CMS110
1.
Anschluss Extension Verbinder
2. Spannungsversorgung 24V DC
3.
Extension Bus
4. Analog-/Digitaleingänge
5.
1-Wire Anschluss
6. EIB/KNX kompatibler Anschluss
7.
Analogausgänge
8. Universaleingänge
9. Codierschalter
10. Ethernet
11. Relaisausgänge
Beschreibung
Mit dem COMEXIO IO-Server kann aus jedem
Gebäude
ein
Smart
zahlreichen Ein- und Ausgängen verfügt der IO-
Server auch über eine 1-Wire und eine EIB/KNX
kompatible Schnittstelle. Die Konfiguration ist mit
nahezu jedem Gerät möglich, auf dem ein Browser
installiert ist.
Installation
Die Installation darf nur durch eine Elektrofachkraft
oder eine elektrotechnisch unterwiesene Person
erfolgen. Der IO-Server ist für die Montage auf einer
Hutschiene geeignet.
Home
werden.
Neben
- 1 -
1.
Connection extension connector
2. Power supply 24V DC
3.
Extension bus
4. Analog/digital inputs
5.
1-Wire connection
6. EIB/KNX compatible connector
7.
Analog outputs
8. Universal inputs
9. Code switch
10. Ethernet
11. Relay outputs
Description
With the COMEXIO IO-Server every building can
become a Smart Home. Besides numerous inputs
and outputs, the IO-Server also has a 1-Wire and an
EIB/KNX compatible interface. The configuration is
possible with almost every device on which a
browser is installed.
Installation
The installation may only be carried out by a
qualified electrician or a person trained in electrical
engineering. The IO-Server is suitable for mounting
on a top hat rail.
Comexio © 2021
Inhaltsverzeichnis
Verwandte Anleitungen für COMEXIO CMS110
Inhaltszusammenfassung für COMEXIO CMS110
- Seite 1 9. Code switch 10. Ethernet 10. Ethernet 11. Relaisausgänge 11. Relay outputs Beschreibung Description Mit dem COMEXIO IO-Server kann aus jedem With the COMEXIO IO-Server every building can Gebäude Smart Home werden. Neben become a Smart Home. Besides numerous inputs zahlreichen Ein- und Ausgängen verfügt der IO-...
-
Seite 2: Technische Daten
Analog inputs can also be used as digital Digitaleingänge nutzen inputs Fernzugriff, Software und Updates inklusive Remote access, software and updates are included Technische Daten Technical Data IO-Server (CMS110) Energieversorgung/Power supply Versorgungsspannung 24V DC Supply voltage Leistungsaufnahme 2,8W-4,9W Power consumption Anschlussklemme Max. 1,31mm²... - Seite 3 Technische Daten Technical Data IO-Server (CMS110) Innenwiderstand 7,4kΩ Internal resistance Schaltschwelle (digital) LOW bis/to 8V Switching threshold (digital) HIGH ab/from 11V Anschlussklemme Max. 3,31mm² Connection terminal Anzugsmoment 0,4Nm Tightening torque Analogausgänge/Analog outputs (AO1-AO4) Anzahl Analogausgänge Number of analog outputs Ausgangsspannung...
- Seite 4 Technische Daten Technical Data IO-Server (CMS110) Anzugsmoment 0,4Nm Tightening torque Schnittstellen/Interfaces Maximale Anzahl der Erweiterungen Maximum number of extensions 1-Wire Unterstützte Chips DS18S20, DS1822, DS18B20, Supported chips DS1825, DS1990, DS2438 32 (Linientopologie/Line topology) Maximale Anzahl der 1-Wire Sensoren 20 (Baumtopologie/Tree topology)
-
Seite 5: Verdrahtungsbeispiel
Dadurch ist sichergestellt, dass die beiden Motorrichtungen nicht gleichzeitig eingeschaltet werden können. Note: This connection version of the motor uses an interlock between Q4 and Q5. This ensures that the two motor directions cannot be switched on simultaneously. Beispielprogrammierung 1 Programming example 1 - 5 - Comexio © 2021... - Seite 6 Verdrahtungsbeispiel 2 Wiring example 2 Heizungssteuerung Heating control - 6 - Comexio © 2021...
- Seite 7 Temperature sensors measure the temperature in two rooms. The target temperatures are set via flags. As soon as the room temperature falls below the specified value, the corresponding actuator is opened. Otherwise, it remains closed. - 7 - Comexio © 2021...
- Seite 8 Verdrahtungsbeispiel 3 Wiring example 3 Strommessung Current measurement Beispielprogrammierung 3 Programming example 3 - 8 - Comexio © 2021...
- Seite 9 Verdrahtungsbeispiel 4 Wiring example 4 Lichtschaltung Light switching Beispielprogrammierung 4 Programming example 4 - 9 - Comexio © 2021...
- Seite 10 Verdrahtungsbeispiel 5 Wiring example 5 Sensorgesteuerte Beleuchtung Sensor-controlled lighting - 10 - Comexio © 2021...
- Seite 11 The 0-10V Converter converts the sensor voltage into the illuminance. This value and the setting via flag M5 are used to implement a corresponding light control. The Brightness Controller regulates the brightness of a room to a certain setpoint. Finally, the current control value is output as a percentage. - 11 - Comexio © 2021...
- Seite 12 Verdrahtungsbeispiel 6 Wiring example 6 Schalten einer Lampe mit EVG Switching a lamp with electronic ballast - 12 - Comexio © 2021...
- Seite 13 Durch kurzes Drücken eines der beiden Taster wird die Lampe ein- und ausgeschaltet. Über langes Drücken kann die Dimmfunktion gesteuert werden. Note: The lamp is switched on and off by briefly pressing one of the two buttons. The dimming function can be controlled by long pressing. - 13 - Comexio © 2021...
- Seite 14 Verdrahtungsbeispiel 7 Wiring example 7 Lichtschaltung mit KNX-Taster Light switching with KNX button Beispielprogrammierung 7 Programming example 7 - 14 - Comexio © 2021...
-
Seite 15: Empfohlenes Zubehör
Empfohlenes Zubehör Recommended Accessoires Netzteil 24V DC 30W (ZC101) Power supply unit 24V DC 30W (ZC101) Extension Verbinder-Kabel (ZC008) Extension connector-cable (ZC008) Comexio IO-Extension (CME110) Eisenberger Str. 56a 67304 Kerzenheim Deutschland Telefon: 06351 - 47804 0 Fax: 06351 - 47804 99 http://www.comexio.com...
