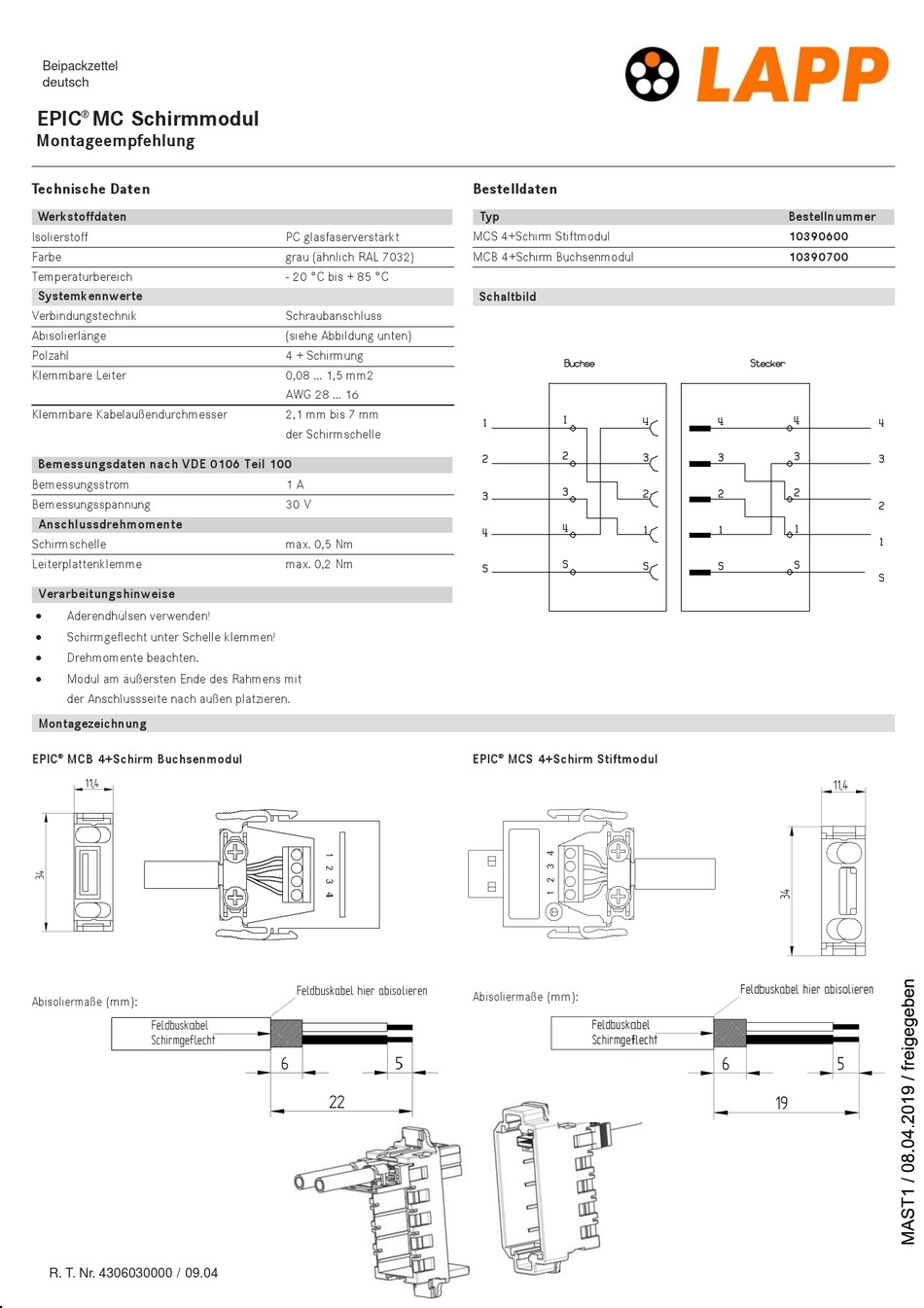

Beipackzettel
deutsch
EPIC
MC Schirmmodul
®
Montageempfehlung
Technische Daten
Werkstoffdaten
Isolierstoff
Farbe
Temperaturbereich
Systemkennwerte
Verbindungstechnik
Abisolierlänge
Polzahl
Klemmbare Leiter
Klemmbare Kabelaußendurchmesser
Bemessungsdaten nach VDE 0106 Teil 100
Bemessungsstrom
Bemessungsspannung
Anschlussdrehmomente
Schirmschelle
Leiterplattenklemme
Verarbeitungshinweise
Aderendhülsen verwenden!
Schirmgeflecht unter Schelle klemmen!
Drehmomente beachten.
Modul am äußersten Ende des Rahmens mit
der Anschlussseite nach außen platzieren.
Montagezeichnung
EPIC
MCB 4+Schirm Buchsenmodul
®
Abisoliermaße (mm):
R. T. Nr. 4306030000 / 09.04
PC glasfaserverstärkt
grau (ähnlich RAL 7032)
- 20 °C bis + 85 °C
Schraubanschluss
(siehe Abbildung unten)
4 + Schirmung
0,08 ... 1,5 mm2
AWG 28 ... 16
2,1 mm bis 7 mm
der Schirmschelle
1 A
30 V
max. 0,5 Nm
max. 0,2 Nm
Bestelldaten
Typ
MCS 4+Schirm Stiftmodul
MCB 4+Schirm Buchsenmodul
Schaltbild
EPIC
MCS 4+Schirm Stiftmodul
®
Abisoliermaße (mm):
Bestellnummer
10390600
10390700
