Verkabelungs-Anleitung
Hobby-Line
Referenzschalter und
Not-Aus
Versehen Sie die Steuerleitungen für die Referenz-
schalter und den Not-aus-Taster mit Kabelschuhen
und schließen Sie die Schalter an, wie in Bild 7 und
Bild 8 gezeigt. Führen Sie die Leitungen wo sinnvoll
durch die Schleppketten.

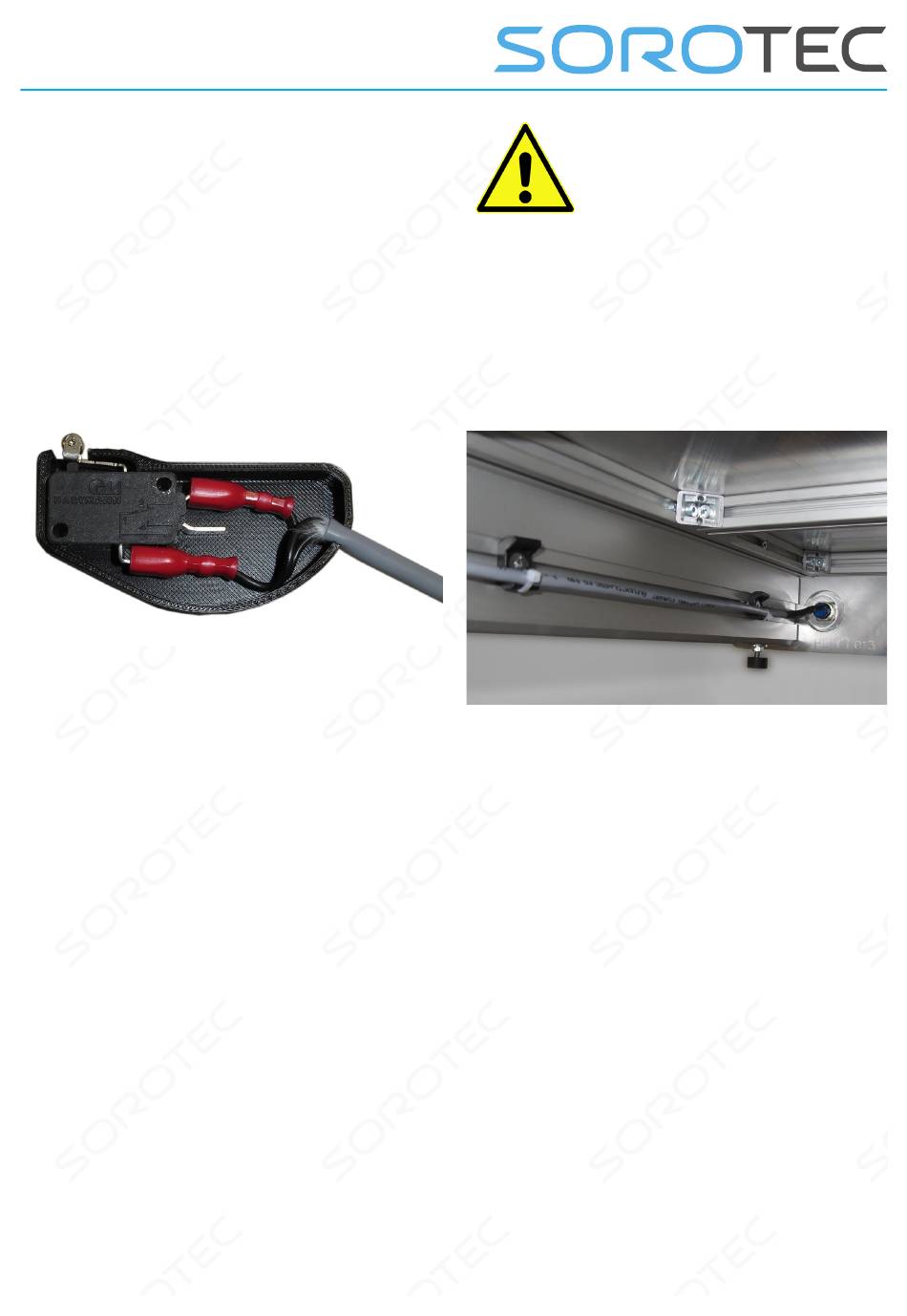

Bild 7: Anschluss der Referenzschalter
Bündeln und Fixieren
Fixieren Sie abschließend die Kabel mit Blöcken und
Kabelbindern. Fassen Sie dabei parallel verlaufen-
de Leitungen zu Bündeln zusammen. Umwinden Sie
den zur Steuerung verlaufenden Kabelstrang mit Wi-
ckelschlauch.
www.sorotec.de
Achtung
Die Netzanschlusskabel von Frässpindeln sind nicht
schleppkettentauglich. Es besteht die Gefahr von
durchgescheuerten Stellen in der Isolierung. Kurz-
schluss und Stromschläge können die Folge sein.
Verlegen Sie keinesfalls das Netzanschlusskabel
Ihrer Frässpindel in der Schleppkette!
Bild 8: Steuerleitung zum Not-Aus-Schalter
Seite 5/5
