Verkabelungs-Anleitung
Hobby-Line
Motorlitzen anklemmen
• Fassen Sie die acht passend abgelängten
Litzen des Motors mit Schrumpfschlauch zu
einem Kabel zusammen und führen Sie das
Ende durch die rechte Verschraubung in den
Klemmenkasten.
• Isolieren Sie die Litzenenden ab und bringen
Sie Aderendhülsen an.
• Klemmen Sie die einzelnen Adern
entsprechend Bild 4 und Bild 5 an.
• Montieren Sie die Zugentlastung.
Steuerungskabel anklemmen
• Führen Sie das Ende durch die rechte
Verschraubung in den Klemmenkasten.
• Isolieren Sie die Schirmung und die
Litzenenden ab und bringen Sie Aderendhülsen
an.
• Klemmen Sie die einzelnen Adern
entsprechend Bild 4 und Bild 6 an.
• Legen Sie die Schirmung in Höhe der
Zugentlastung unter das Kabel.
• Montieren Sie die Zugentlastung.
Klemmenkasten montieren
• Schließen Sie den Deckel des
Klemmenkastens.
• Montieren Sie den Klemmenkasten mit
Kabelbindern, wie in Bild 7 gezeigt.
Bild 7: Mit Kabelbinder montierter Klemmenkasten
www.sorotec.de

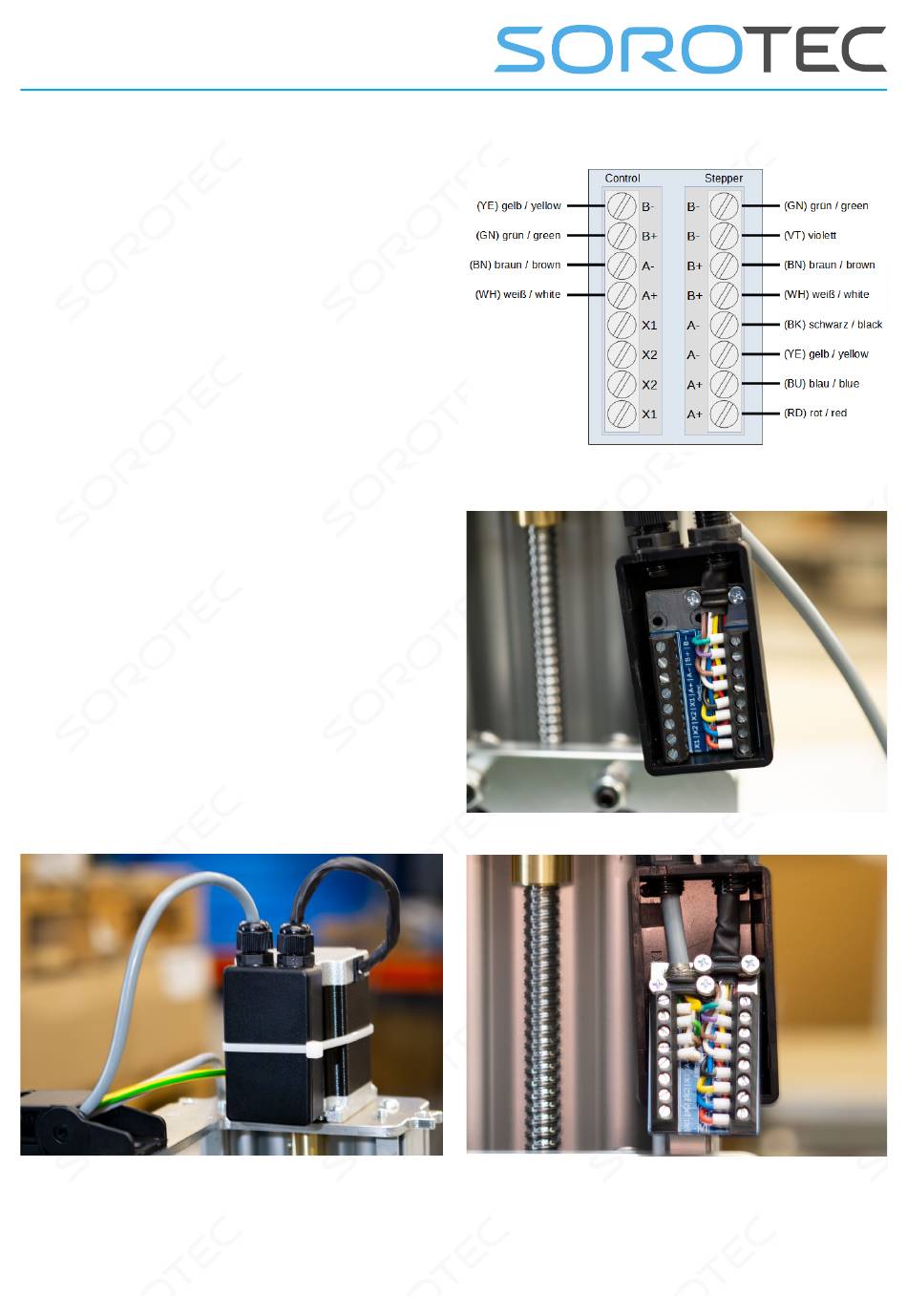

Bild 4: Belegung der Anschlüsse im Klemmenkasten
Bild 5: Fertig angeschlossene Motorlitzen im Klemmenkasten
Bild 6: Fertig angeschlossene Litzen des Steuerkabels
Seite 4/5
V 2.0.0
