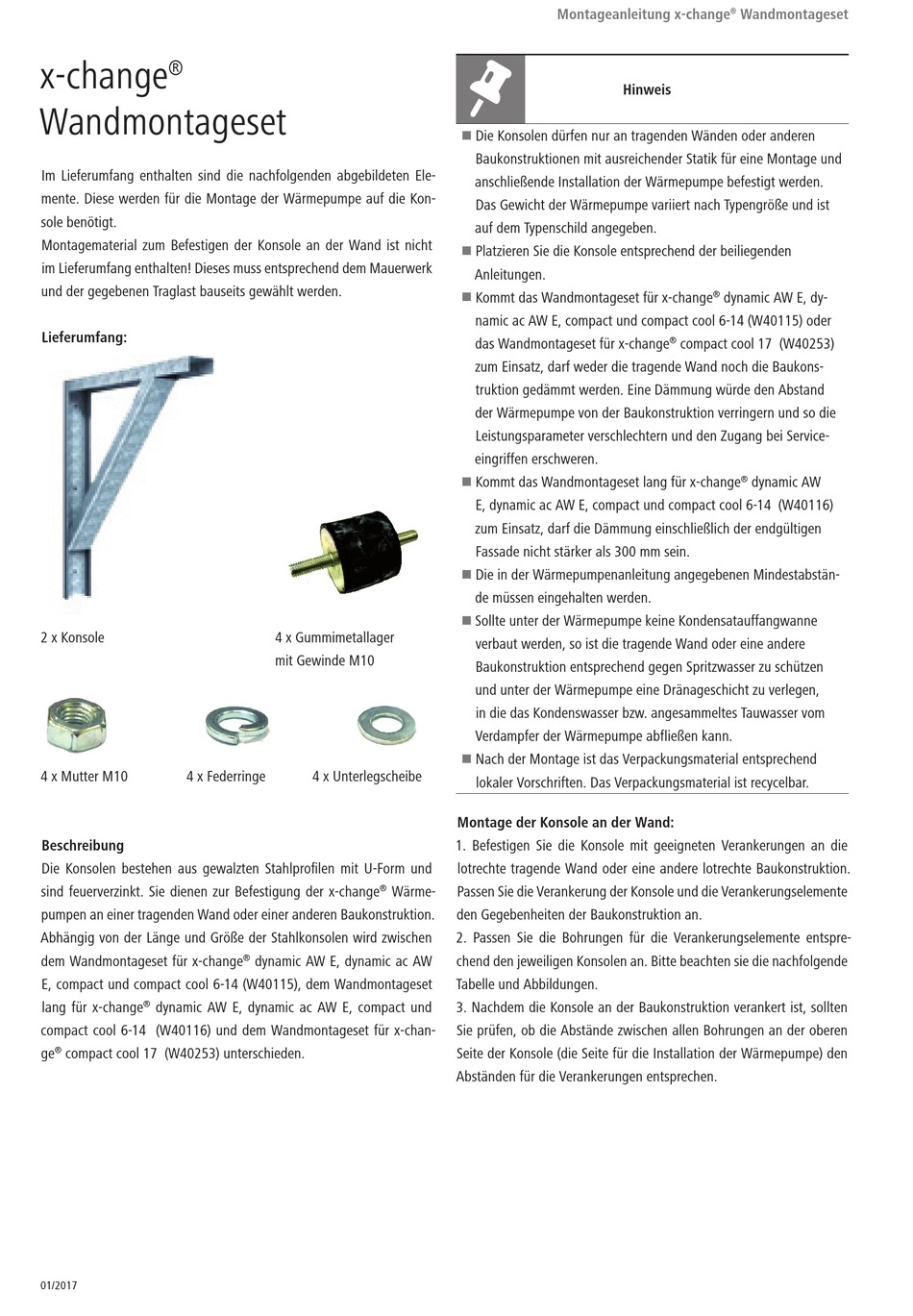

Kermi x-change Montageanleitung

x-change
®
Wandmontageset
Im Lieferumfang enthalten sind die nachfolgenden abgebildeten Ele-
mente. Diese werden für die Montage der Wärmepumpe auf die Kon-
sole benötigt.
Montagematerial zum Befestigen der Konsole an der Wand ist nicht
im Lieferumfang enthalten! Dieses muss entsprechend dem Mauerwerk
und der gegebenen Traglast bauseits gewählt werden.
Lieferumfang:
2 x Konsole
2 x Seitenteile
4 x Mutter M10 4 x Federringe
Beschreibung
Die Konsolen bestehen aus gewalzten Stahlprofilen mit U-Form und
sind feuerverzinkt. Sie dienen zur Befestigung der x-change
pumpen an einer tragenden Wand oder einer anderen Baukonstruktion.
Abhängig von der Länge und Größe der Stahlkonsolen wird zwischen
dem Wandmontageset für x-change
E, compact und compact cool 6-14 (W40115), dem Wandmontageset
lang für x-change ® dynamic AW E, dynamic ac AW E, compact und
compact cool 6-14 (W40116) und dem Wandmontageset für x-chan-
ge compact cool 17 (W40253) unterschieden.
®
01/2017
4 x Gummimetallager
mit Gewinde M10
2 x vormontierte Frontplatten
4 x Unterlegscheibe
Wärme-
®
® dynamic AW E, dynamic ac AW
Montageanleitung x-change
Hinweis
Die Konsolen dürfen nur an tragenden Wänden oder anderen
W
Baukonstruktionen mit ausreichender Statik für eine Montage und
anschließende Installation der Wärmepumpe befestigt werden.
Das Gewicht der Wärmepumpe variiert nach Typengröße und ist
auf dem Typenschild angegeben.
Platzieren Sie die Konsole entsprechend der beiliegenden
W
Anleitungen.
Kommt das Wandmontageset für x-change
W
namic ac AW E, compact und compact cool 6-14 (W40115) oder
das Wandmontageset für x-change
zum Einsatz, darf weder die tragende Wand noch die Baukons-
truktion gedämmt werden. Eine Dämmung würde den Abstand
der Wärmepumpe von der Baukonstruktion verringern und so die
Leistungsparameter verschlechtern und den Zugang bei Service-
eingriffen erschweren.
Kommt das Wandmontageset lang für x-change
W
E, dynamic ac AW E, compact und compact cool 6-14 (W40116)
zum Einsatz, darf die Dämmung einschließlich der endgültigen
Fassade nicht stärker als 300 mm sein.
Die in der Wärmepumpenanleitung angegebenen Mindestabstän-
W
de müssen eingehalten werden.
Sollte unter der Wärmepumpe keine Kondensatauffangwanne
W
verbaut werden, so ist die tragende Wand oder eine andere
Baukonstruktion entsprechend gegen Spritzwasser zu schützen
und unter der Wärmepumpe eine Dränageschicht zu verlegen,
in die das Kondenswasser bzw. angesammeltes Tauwasser vom
Verdampfer der Wärmepumpe abfließen kann.
2 x Schutzbleche
Nach der Montage ist das Verpackungsmaterial entsprechend
W
lokaler Vorschriften. Das Verpackungsmaterial ist recycelbar.
Montage der Konsole an der Wand:
1. Befestigen Sie die Konsole mit geeigneten Verankerungen an die
lotrechte tragende Wand oder eine andere lotrechte Baukonstruktion.
Passen Sie die Verankerung der Konsole und die Verankerungselemente
den Gegebenheiten der Baukonstruktion an.
2. Passen Sie die Bohrungen für die Verankerungselemente entspre-
chend den jeweiligen Konsolen an. Bitte beachten sie die nachfolgende
Tabelle und Abbildungen.
3. Nachdem die Konsole an der Baukonstruktion verankert ist, sollten
Sie prüfen, ob die Abstände zwischen allen Bohrungen an der oberen
Seite der Konsole (die Seite für die Installation der Wärmepumpe) den
Abständen für die Verankerungen entsprechen.
Wandmontageset
®
dynamic AW E, dy-
®
compact cool 17 (W40253)
®
® dynamic AW
12 x Holzschrauben
