N
L
H
A
A
A
M
1
B
C
D
E
B
2
3
B
B
F
E
G
4
5
1
2
L
A
6
GB
INTRODUCTION
Folding dolly: maintains a tripod at a constant and secure spread, and
guarantees instant manoeuvrability around the studio or on location
KEY FEATURES
• 3/8" attachment which allows you to fix head for low angle shooting
• Folding legs for transporting and storage
1
SET UP

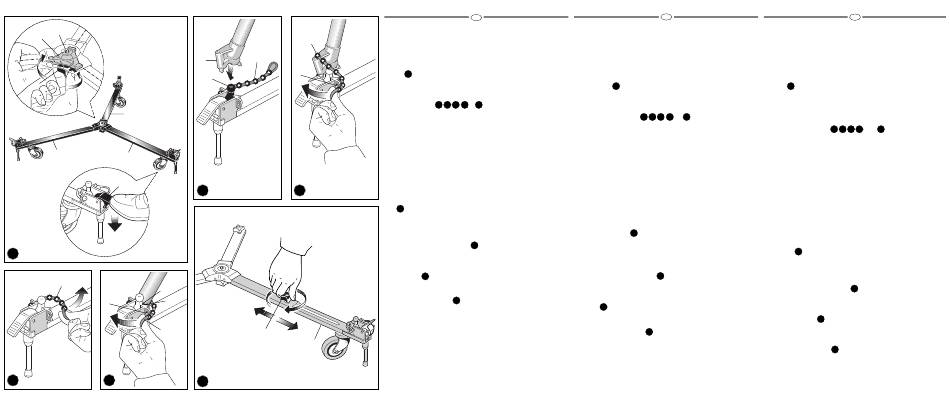

Spread (Open) the 3 arms "A" laying them flat on the floor
Lock the arms "A" by loosening the knob "H", rotating the three-tooth-ring "L"
until it rests against the arms and lock by tightening the knob "H"
1 2 3 4
5
TO FIT THE TRIPOD
&
This dolly accepts Manfrotto tripods with rubber feet with or without retractable
spike or with twin metal spike feet
To ease the assembly of tripod, lock the dolly wheels by pushing down the
levers "M" with your foot
For tripod's with rubber feet or with retractable spikes proceed as follow (fig. 2
and 3):
- Disengage leg holder "B" (fig. 2)
- Place the foot "C" (fig. 3) on to the seat "D" and lock the foot by engaging leg
holder "B" on the seat "E"
For tripod's with twin metal spike feet proceed as follow (fig. 4 and 5):
- Set the foot "F" (fig. 4) on to the sphere "G" and lock the foot engaging leg
holder "B" on the seat "E" (fig. 5)
1
USE
The dolly is supplied with levers "M" which lock the wheels to prevent
movement.
Flip up the levers "M", with foot, to allow movement and push down to lock the
dolly.
NOTE: ONLY FOR 127VS VERSION
6
The dolly is provided with telescopic arms "A": to adjust the spread unscrew the
knob "L", choose the length of the arm and lock in position by tightening the
knob "L"
ATTACHMENT
1
The dolly has 3/8" attachment "N" on the centre spider, which allows you to fix
a head directly for low angle shooting
TRASPORTING - STORAGE
1
The arms "A" can be folded for transporting and storage:
- Unscrew knob "H"
- Rotate gear "L" until the three tooth ring is released.
- fold arms and then tighten the knob "H"
F
INTRODUCTION
Dolly pliant: permettant de maintenir les trépieds selon un écartement sûr et
constant, garantissant ainsi des manœuvres rapides et faciles en studio ou en
extérieur.
CARACTERISTIQUES
• Filetage mâle 3/8" permettant de fixer une rotule pour les prise de vues très
basses.
• Bras pliables pour le transport et le rangement.
1
PREPARATION
Ouvrez les 3 bras "A", en les plaçant sur le sol.
Bloquez les bras "A" en dévissant le bouton "H" et en positionnant la bague à
trois branches "L" sur chacun des bras, puis pour bloquer, revissez le bouton "H"
1 2 3 4
5
POUR FIXER UN TREPIED
ET
Ce modèle de Dolly est compatible avec les trépieds Manfrotto ayant à leurs
extrémités des embouts caoutchouc avec ou sans pointes rétractables ou bien
des doubles pointes en acier.
Pour faciliter le montage du trépied, bloquez les roues du Dolly en poussant
vers le bas les leviers "M" avec votre pied.
Pour monter un trépied à embouts caoutchouc avec ou sans pointes
rétractables, procédez de la manière suivante (fig. 2 et 3):
- Retirez le caoutchouc de blocage "B" (fig. 2)
- Mettez la pointe du trépied "C" (fig. 3) dans le logement "D" puis bloquez la en
replaçant le caoutchouc de blocage "B" dans la position "E".
Pour monter un trépied à doubles pointes en acier, procédez de la manière
suivante (fig. 4 et 5):
- Mettez la pointe "F" (fig. 4) sur la boule "G" puis bloquez la en replaçant le
caoutchouc de blocage "B" dans la position "E" (fig. 5).
1
MODE D'UTILISATION
Le dolly est doté de leviers "M" qui bloquent les roues et stoppent ainsi tout
déplacement.
Relevez les leviers "M" avec votre pied pour permettre le déplacement du Dolly,
rebaissez les pour le bloquer.
6
NOTE: POUR LA VERSION 127VS
Les bras "A" du Dolly sont télescopiques: ainsi en desserrant le bouton "L" il est
possible de régler chaque longueur de bras puis pour le bloquer en position
revissez le bouton "L".
1
FIXATION
Le Dolly possède un filetage mâle 3/8" "N" en son centre, permettant de fixer
directement une rotule pour les prise de vues très basses.
TRANSPORT - RANGEMENT
1
Les bras "A" peuvent être repliées pour le transport et le rangement:
- Desserrez le bouton "H"
- Tournez la bague à trois branches "L" pour qu'elle soit totalement libre
- Repliez les bras puis resserrez le bouton "H"
D
EINFÜHRUNG
Zusammenklappbarer Stativwagen, welcher dem Stativ einen sicheren Halt
bietet und ermöglicht, dass dieses im Studio oder bei Aussenaufnahmen
schnell verschoben werden kann.
AUSSTATTUNGSMERKMALE
• 3/8" Schraube zur Befestigung von Neigeköpfen für tiefe Kamerapositionen
• Zusammenklappbare Ausleger für einfachen Transport und platzsparende
Lagerung
1
AUFBAU
Öffnen Sie die drei Ausleger "A" und legen Sie den Stativwagen auf den
Boden. Blockieren Sie die Ausleger, indem Sie die Schraube "H" lockern und
den Kranz mit den drei Aussparungen "L" soweit drehen, bis er korrekt gegen
die Ausleger ausgerichtet ist. Danach drehen Sie die Schraube "H" wieder zu,
bis die Ausleger sicher verankert sind.
AUFSETZEN DES STATIVS
1 2 3 4
UND
5
Dieser Stativwagen ist kompatibel mit allen Manfrotto Stativen, welche über
Gummifüsse, Füsse mit herausdrehbarem Dorn oder Doppel Spikesfüsse
verfügen.
Um das Stativ aufzusetzen, gehen Sie wie folgt vor:
- Arretieren Sie die einzelnen Rollen, indem Sie den Blockierhebel "M" mit dem
Fuss nach unten drücken.
Für Stative mit Gummifüssen oder ausfahrbaren Spikes verfahren Sie wie folgt
(fig. 2 und 3):
- Lösen Sie die Gummisicherung "B" (fig. 2) auf einer Seite aus der Halterung.
- Setzen Sie den Stativfuss "C" (fig. 3) in die Halterung "D" und spannen Sie
die Gummisicherung "B" in die Aussparung "E".
Für Stative mit Doppel Spikesfüssen verfahren Sie wie folgt (fig. 4 und 5):
Setzen Sie den Stativfuss "F" (fig. 4) auf die Kugel "G" und fixieren Sie den
Fuss, indem Sie die Gummisicherung "B" über den Spikesfuss in die
Aussparung "E" spannen (fig. 5).
GEBRAUCH
1
Der Stativwagen ist mit den Hebeln "M" ausgerüstet, welche die Räder
blockieren. Kippen Sie die Hebel "M" mit Ihrem Fuss nach oben, um die Räder
freizugeben oder drücken Sie die Hebel nach unten, wenn der Wagen arretiert
werden soll.
HINWEIS FÜR DIE VERSION 127VS
6
:
Diese Version des Stativwagens verfügt über teleskopische Ausleger "A". Um
einen Auszug zu verstellen, lösen Sie die Schraube "L", wählen die gewünschte
Länge und arretieren die Schraube "L" wieder.
1
KAMERASCHRAUBE
Der Stativwagen verfügt über eine 3/8" Schraube "N", welche sich in der Mitte
der Auslegerführung befindet. Wird ein Neigekopf auf dieser Schraube
befestigt, so können tiefe Kamerapositionen erreicht werden.
TRANSPORT - LAGERUNG
1
Die Ausleger "A" können zum Transport und zur Lagerung eingeklappt werden.
Gehen Sie dazu wie folgt vor:
- Lösen Sie die Schraube "H".
- Lösen Sie den Kranz mit den Aussparungen "L" und drehen Sie ihn ein wenig.
- Klappen Sie die drei Ausleger "A" herunter und ziehen Sie die Schraube "H"
wieder an.
