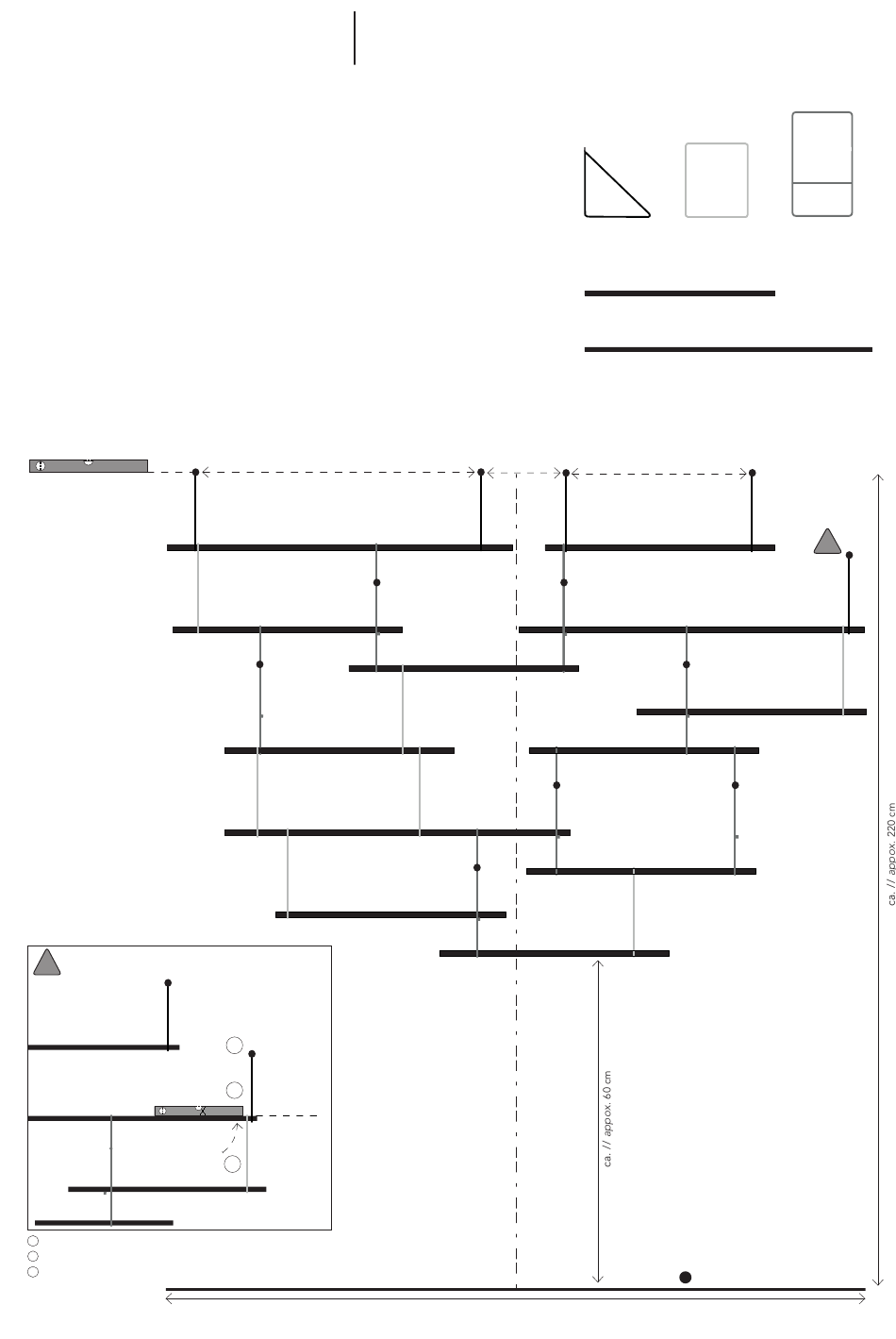

LINK TRIO Installationsvorschlag
LINK TRIO Installation proposal
LINK Aufbau Schritt für Schritt
LINK installation step by step
1 Obere waagerechte Linie messen
Measure upper horizontal line
2 Dreiecksbügel anbringen
Attach triangles brackets
3 Regal nach Wunsch lose arrangieren
Loosely arrange the shelf as desired
4 Weitere Anbringungspunkte markieren und bohren
Mark and drill further attachment points
5 Regal in finalen Arrangement befestigen
Fasten the shelf in the final set up
6 Sicherheitsklemmen anbringen
Attach safety clips
Im Falle, dass die Dreiecksbügel nicht in einer waagerechten
Reihe angebracht werden, empfehlen wir folgendes Vorgehen:
If the triangular brackets are not mounted in a horizontal row,
we recommend the following procedure:
!
Sonderfall // special case
Regalboden in den Bügel einlegen // Insert the shelf into the bracket
1
2
Mit Wasserwaage positionieren // Position with spirit level
Bohrlöcher makieren // Mark drill holes
3
1 4
min. 85 cm
3
2
1
5x
Dreiecksbügel
triangle bracket
9x
Regalboden kurz // short shelf
3x
Regalboden lang // long shelf
20 cm
min. 55 cm
ca. // appox.
150 cm
7x
7x
Kleiner Bügel
Großer Bügel
small bracket
big bracket
!
= Makierung Bohrloch / drill hole
