BASETech 578328 Bedienungsanleitung

BEDIENUNGSANLEITUNG
LED-Light-Stick
Best.-Nr. 578328
Bestimmungsgemäße Verwendung

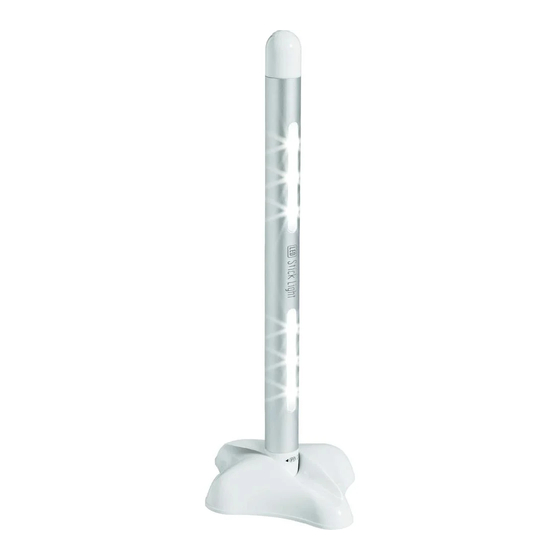

Der LED-Light-Stick dient als mobile Lichtquelle. Als Leuchtmittel werden insgesamt 6 weiße LEDs verwendet.
Die Stromversorgung erfolgt über 3 Batterien vom Typ AAA/Micro.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig. Die Sicherheitshinweise sind unbedingt zu befolgen!
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• LED-Light-Stick
• Halterung mit integrierter Wandbefestigungsplatte und Magnet
• Befestigungsmaterial (doppelseitiges Klebeband, Schrauben)
• Trageschlaufe
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Das Produkt darf nicht feucht oder nass werden
• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen Instrumenten betrachten!
• Lassen Sie Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen
Spielzeug werden! Erstickungsgefahr!
Batterie- und Akkuhinweise
Anstatt nicht wiederaufladbarer Batterien können auch wiederaufladbare NiMH-Akkus verwendet
werden. Durch die geringere Spannung (Batterie = 1,5 V, Akku = 1,2 V) verringert sich jedoch die
Helligkeit; die geringere Kapazität der Akkus führt zu einer kürzeren Betriebsdauer.
Wenn Sie Akkus verwenden wollen, so empfehlen wir Ihnen den Einsatz von NiMH-Akkus mit
geringer Selbstentladung.
Für einen langen und sicheren Betrieb empfehlen wir Ihnen den Einsatz von hochwertigen
Alkaline-Batterien.
• Batterien/Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten).
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren
verschluckt wird. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf, es besteht Lebensgefahr!
• Batterien/Akkus dürfen nicht kurzgeschlossen, geöffnet, zerlegt oder ins Feuer geworfen werden. Es
besteht Brand- und Explosionsgefahr!
• Bei überalterten oder verbrauchten Batterien/Akkus können chemische Flüssigkeiten austreten, die das
Gerät beschädigen. Entnehmen Sie deshalb bei längerem Nichtgebrauch (z.B. bei Lagerung) die einge-
legten Batterien/Akkus.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen ver-
ursachen, benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
• Verwenden Sie nur Batterien/Akkus der richtigen Größe und des empfohlenen Typs.
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus.
• Setzen Sie entweder Batterien oder Akkus ein, mischen Sie niemals Batterien mit Akkus. Verwenden Sie
nur baugleiche Batterien des gleichen Typs und Herstellers. Mischen Sie nicht Batterien/Akkus mit
unterschiedlichem Zustand (z.B. volle mit halbvollen Batterien).
Bedienelemente
5
8
7
4
6
1 Verschlusskappe
2 Magnet am oberen Ende der Verschlusskappe
3 Alu-Hülse
4 Leuchtenkörper mit Batteriehalterung
5 Drei Batterien vom Typ AAA/Micro (nicht im Lieferumfang), Polarität beachten!
6 Trageschlaufe
7 Taster für drei Funktionen: 100% Licht, 20% Licht, Aus (Taste mehrfach kurz drücken für Funktionswahl)
8 Nut für Verdrehschutz
Version 03/14
°
3 2
1
Batterien einlegen, Batteriewechsel
• Schrauben Sie die Verschlusskappe (1) heraus.
• Ziehen Sie die Alu-Hülse (3) vom Leuchtenkörper (4) und legen Sie anschließend 3 Batterien vom Typ
AAA/Micro polungsrichtig ein.
• Setzen Sie die Alu-Hülse (3) wieder auf den Leuchtenkörper auf, achten Sie auf die richtige Position (siehe
Abbildung oben, Position 8, Lage der Nut in der Alu-Hülse beim Zusammenbau beachten!).
• Schrauben Sie die Verschlusskappe (1) wieder auf.
• Wenn die Lichtleistung des LED-Light-Sticks nachlässt oder er nicht mehr leuchtet, sind die Batterien leer
und müssen wie oben beschrieben gewechselt werden.
Anbringen der Trageschlaufe
Am hinteren Ende des LED-Light-Sticks befindet sich eine Öffnung, an der die mitgelieferte Trageschlaufe
befestigt werden kann.
Ein-/Ausschalten/Helligkeit wählen
Drücken Sie den Taster (7) mehrfach kurz, um zwischen folgenden Funktion umzuschalten:
• 100% Licht
• 20% Licht (Stromsparfunktion)
• LEDs aus
Verwendung der mitgelieferten Halterung
Die mitgelieferte Halterung kann auf eine glatte, ebene Fläche gestellt werden. Der LED-Light-Stick kann hier
senkrecht oder waagrecht eingesteckt werden. Schützen Sie wertvolle Möbeloberflächen mit einer geeigneten
Unterlage vor Kratzspuren.
Die Halterung lässt sich auch per integriertem Magnet (A) fixieren oder Sie nutzen das mitgelieferte
doppelseitige Klebeband (B).
Für eine Schraubmontage (C) drehen Sie den Gehäusedeckel des Standfußes gegen den Uhrzeigersinn; darauf-
hin lässt sich der Gehäusedeckel von der Wandbefestigungsplatte abnehmen. Die Wandbefestigungsplatte kann
jetzt per Schrauben fixiert werden. Je nach Untergrund sind passende Schrauben und ggf. Dübel zu verwenden.
Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.
Drehen Sie anschließend den Gehäusedeckel wieder auf die Wandbefestigungsplatte auf.
A
Wartung und Reinigung
Der LED-Light-Stick ist bis auf einen Batteriewechsel wartungsfrei. Äußerlich sollte das Produkt nur mit einem
weichen, trockenen, sauberen Tuch gereinigt werden.
Drücken Sie nicht zu stark auf, da es hierbei zu Kratzspuren oder anderen Beschädigungen kommen kann.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da hierbei das
Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.
Entsorgung
a) Allgemein
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
b) Entsorgung von gebrauchten Batterien/Akkus
Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den Hausüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf
das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlag-
gebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!
Technische Daten
LED-Light-Stick
Leuchtmittel ..................................................6 weiße LEDs, nicht wechselbar
Stromversorgung ..........................................3 Batterien oder Akkus vom Typ AAA/Micro
Abmessungen ..............................................216 x 16 mm (L x Ø)
Gewicht..........................................................35 g (ohne Batterien/Akkus)
Halterung/Standfuß
Abmessungen ..............................................100 x 80 x 20 mm (L x B x H)
Gewicht..........................................................22 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2014 by Conrad Electronic SE.
B C
