Apricum MECtp-Sec Betriebs-/Montageanweisung Seite 2

MECtp-Sec
Betriebs-/Montageanweisung
Produktbeschreibung
Der KNX TP Linienkoppler MECtp-Sec verbindet zwei TP Linien als
Haupt- und Nebenlinie. Der MECtp-Sec kann als Linienkoppler,
Bereichskoppler oder Verstärker verwendet werden. KNX Data Secure
wird unterstützt. Sicherheit und Sichere Inbetriebnahme sind verfügbar.
Der MECtp-Sec kann die weiterzuleitenden Telegramme sowohl
topologisch als auch gruppenorientiert filtern. Lange Telegramme mit bis
zu 240 Bytes APDU werden unterstützt. Die Konfigurierung über die
Nebenlinie ist abschaltbar. Spezielle Funktionen zur Weiterleitung von
Telegrammen sind verfügbar. Für beispielsweise Inbetriebnahmen, kann
die Filterung mit der Funktionstaste kurzzeitig deaktiviert werden. Der
MECtp-Sec schaltet dann nach einer voreingestellten Zeitspanne
automatisch wieder auf Normalbetrieb zurück.
Der MECtp-Sec ist ein Reiheneinbaugerät für 35 mm DIN-Schienen und
für den Einbau in einen Verteilerkasten vorgesehen. Das Gerät wird über
die Hauptlinie versorgt. Betriebs- und Filterzustände, Fehlfunktionen und
fehlerhafte Kommunikation werden durch LEDs angezeigt. Die Linien sind
galvanisch getrennt.
Die Anforderungen der Direktiven EMC, RoHS und LVD sowie Standards
für Wohn & Gewerbebereiche als auch Industriebereiche werden erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
Technische Angaben
Versorgung
Eingangsspannung:
Stromverbrauch:
Gehäuse
Maße (HxBxT):
Montage (IEC60715):
Breite:
KNX Bus-Anschlüsse:
Gewicht:
Umgebungsbedingungen
Arbeitstemperatur:
Lagertemperatur:
Umgebende Feuchte:
Montage, Inbetriebnahme und Sicherheit
• Nach Anschluss an das KNX-Bussystem arbeitet das Gerät mit seinen
Standardeinstellungen wie vorgesehen
Warnung: Nicht an 230V anschließen. Das Gerät wird vom KNX-Bus
•
versorgt und benötigt keine zusätzliche externe Stromversorgung
• Das Gerät darf nur von einer Elektrofachkraft oder autorisiertem
Fachpersonal installiert und in Betrieb genommen werden
• Bei der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes zu beachten
• Zur Montage ein geeignetes Werkzeug nach IEC60715 verwenden
• Auf geeignete DIN-Hutschienen (TH35) montieren
• Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit
abisoliertem KNX-Buskabel und KNX TP-Klemme anschließen
• Beim Anschließen nicht die elektrischen Isolationen beschädigen
• Installation nur in trockener Umgebung
• Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit
und Inspektion stets gewährleistet sein
• Zum Konfigurieren die ETS verwenden
Version/Veröffentlichung: R1.2 / Juni 2020
© 2001-2020 Apricum d.o.o.
Mažuranićeva 4, 21312 Podstrana, Hrvatska
Hier enthaltene Daten können sich ohne vorherige Ankündigung ändern. Apricum garantiert nicht die Richtigkeit und Vollständigkeit des Dokuments. Alle Rechte vorbehalten.
www.apricum.com/mectp-sec
21...30 V DC SELV
< 10 mA
90 x 36 x 71 mm
35 mm DIN-Schiene (TH35)
2 TE zu je 18 mm
KNX Klemme (rot/schwarz)
für KNX TP Hauptlinie & Nebenlinie
62 g
-5...45 °C
-20...60 °C
5...93 % (nicht-kondensierend)

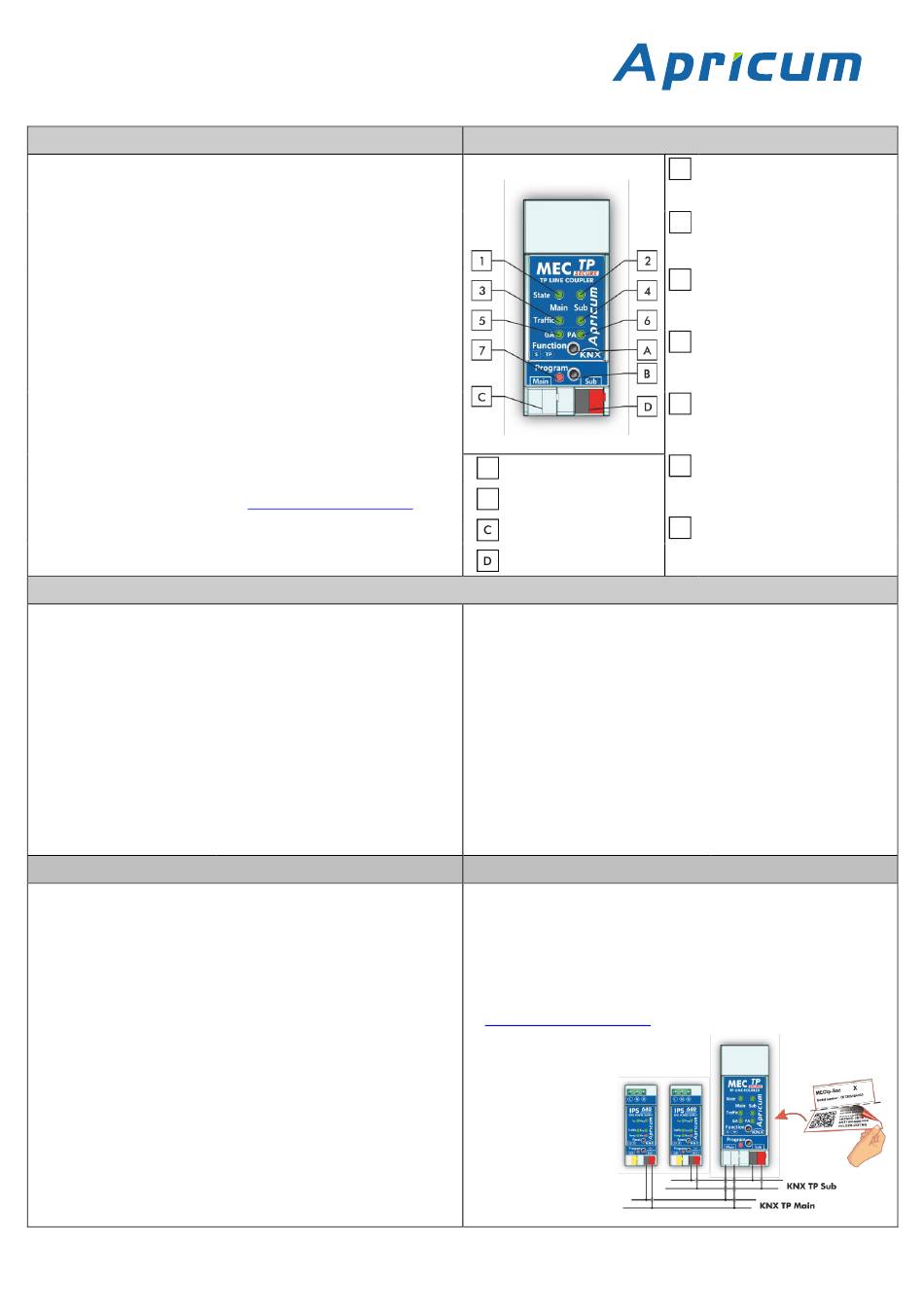

Anschlüsse, Tasten und LEDs
A
Funktionstaste
B
Programmiertaste
Anschluss der
KNX TP Hauptlinie
Anschluss der
KNX TP Nebenlinie
Elektrische Sicherheit
Verschmutzungsgrad (IEC60664):
Schutzart (IEC60529):
Schutzklasse (IEC61140):
Überspannungskategorie (IEC60664):
Freigabe (ISO/IEC14543-3):
CE Kennzeichnung
EU Direktiven:
Standards:
Installation und Wartung
• Das Gehäuse darf nicht geöffnet werden
• Gerät vor Feuchtigkeit, Schmutz und Beschädigung schützen
• Das Gerät ist wartungsfrei
• Wenn nötig, das Gerät mit einem trockenen Tuch reinigen
• Bei Beschädigung (bei Transport, Lagerung) darf keine Reparatur
vorgenommen werden; Gerät zurückschicken
• Konfiguration-Details und ETS-Datenbank:
www.apricum.com/mectp-sec
• Gerätezertifikat und
Seriennummer
befinden sich auf
dem seitlich ange-
brachten Etikett.
Zur Archivierung
kann das Zertifikat
abgerissen werden.
Das Zertifikat ist
dann nur noch durch
Vergleich der
Seriennummer zuordenbar.
Busstatus KNX TP (Hauptlinie)
1
grün: Hauptlinie OK
orange: Manual-Funktion an
Busstatus KNX TP (Nebenlinie)
2
grün: Nebenlinie OK
Telegrammverkehr KNX TP (Hauptl.)
3
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Telegrammverkehr KNX TP (Nebenl.)
4
grün (blinkend):
Telegrammverkehr
rot (blinkend):
Übertragungsfehler
Gruppenadressen Filter
5
grün: Filter aktiv
orange: Alle weiterleiten
rot: Alle blockieren
<off>: Haupt-/Nebenl. unterschiedlich
Physikalische Adressen Filter
6
grün: Filter aktiv
orange: Alle weiterleiten
rot: Alle blockieren
<off>: Haupt-/Nebenl. unterschiedlich
Programmier-LED
7
rot: Programmier-Modus an
2
IP20
III
III
KNX-zertifiziert
LVD (2014/35/EU)
EMC (2014/30/EU)
RoHS (2011/65/EU)
EN50581
EN61000-6-2/-3
EN IEC 63044-5-1/-2/-3
