Montageanleitung
MinoConnect/MinoConnectRadio
Kurzbeschreibung des universellen ZENNER Übertragungsgerätes zur mobilen Fernauslesung
Einleitung

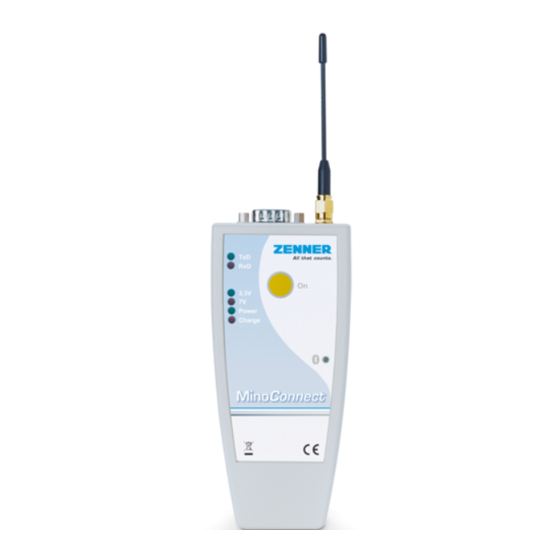

Das MinoConnect-Übertragungsgerät dient der
Auslesung und Konfiguration von Verbrauchsgeräten
bzw. M-Bus- oder Funk-Systemen entweder mittels
Optokopf, serieller Schnittstelle oder über Funk.
MinoConnect ersetzt die Kabelverbindung zwischen
einem seriellen Gerät und einem PDA/PC durch eine
Bluetooth-Verbindung.
Geräte, die bisher über RS232 mit SubD 9 Stecker an
einem Computer angeschlossen wurden, können
nun mit dem MinoConnect verbunden werden.
Um das Gerät nutzen zu können, muss die ZENNER
MSS Software genutzt werden. Im Falle der Walk-by
Funkauslesung kann auch eine andere Software
(z.B. Software von Systemintegratoren wie z.B. der
Firma derago) zum Einsatz kommen.
Zum Auslesen und Konfigurieren von Geräten mit
Funkschnittstelle (z.B. wM-Bus) bietet ZENNER
verschiedene, alternative Softwarelösungen (z.B.
meterReaderLight) an. Bitte legen Sie vor Erstinbe-
triebnahme des Gerätes die beiden beiliegenden
Betriebszustände
Zur besseren Übersicht, Diagnose und Fehlererkennung zeigt MinoConnect die wichtigsten Zustände mittels
7 LEDs an:
LED Funktion
TxD Zeigt an, dass eine Datenübertragung vom MinoConnect zum verbundenen Gerät durchgeführt wird.
RxD Zeigt an, dass seine Datenübertragung vom verbundenen Gerät zum MinoConnect durchgeführt wird.
3.3V 3.3 Volt sind am Pin für die externe Versorgungsspannung vorhanden (z.B. MinoHead).
7V 7 Volt sind am Pin für die externe Versorgungsspannung vorhanden (z.B. ZENNER Optical head).
Charge
Ladeanzeige, leuchtet bis die Akkus wieder voll aufgeladen sind.
Die blinkende Bluetooth-LED zeigt an, dass das Gerät mit einem anderen Bluetooth-Gerät gepaart ist.*
Blue-
tooth
Die ständig leuchtende LED zeigt an, dass das Gerät mit einem anderen Bluetooth-Gerät verbunden ist.
Leuchtet nach dem Einschalten, die Power LED zeigt durch verschiedene Blinkfrequenzen folgende Modi an:
2.4 Sekunden
Power
0.6 Sekunden
0.12 Sekunden
* Hinweis: Das Blinken wird erst nach einem Aus- und Einschaltvorgang sichtbar.
1
Bluetooth Verbindung hergestellt
Keine Bluetooth Verbindung
Batteriekapazität zu niedrig, bitte sofort aufladen! Diese Anzeige erfolgt auch wenn
ein verbundenes Gerät zuviel Strom benötigt (z.B. bei Kurzschluss)
Akkus (NiMH 1.2V min. 2.700 mAh) nach gekenn-
zeichneter Polung in das Akkufach ein. Danach das
Gerät ca. 5 Stunden laden.
Einschalten
MinoConnect wird durch ein kurzes Drücken (ca. 2s)
der gelben Taste angeschaltet (bis mindestens eine
LED leuchtet).
Im eingeschalteten Zustand blinkt die Power-LED
grün.
Ausschalten
Aus dem eingeschalteten Zustand die Taste drücken
und halten bis die Power-LED wieder leuchtet (ca. 3
Sekunden). Dann Taste loslassen.
Hinweis: Der MinoConnect verfügt über eine Auto-
Power-Off-Funktion. Wird während der eingestell-
ten Zeitspanne die Taste nicht gedrückt und keine
Kommandos empfangen, schaltet sich das Gerät
automatisch aus. Mit Hilfe der GMM Software kann
die Ausschaltzeit eingestellt werden.
