Verwandte Anleitungen für BEHR S 1
Inhaltszusammenfassung für BEHR S 1
- Seite 2 Wasserdampfdestillierer behr S 1 behr Bedienungsanleitung Labor-Technik...
- Seite 3 Bitte lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie Ihren neuen behr Wasserdampfdestillierer S 1 in Betrieb nehmen! Die Anleitung führt Sie mit klaren und einfachen Anweisungen ein in den Umgang mit der Apparatur. Zusätzliche Informationen, die für das Verständnis der Funktionsweise der Apparatur nützlich und wichtig sind, fi nden Sie im An- leitungstext durch graue Balken markiert.
-
Seite 4: Sicherheitshinweise
Vorsicht beim Umgang mit Säuren und Laugen! Gefahr von Verbrennungen und Verletzungen! Berühren Sie während einer Destillation sowie einige Zeit nach einer Destillation keine Teile der Des- tillationsgruppe im Arbeitsraum des S 1! Die Teile können heiß sein! Verbrennungsgefahr! Betreiben Sie den Wasserdampfdestillierer S 1 nicht in feuchten oder explosionsgefährdeten Räumen! Maximale Luftfeuchtigkeit = 80% Maximale Temperatur = 40 °C... -
Seite 5: Inhaltsverzeichnis
Anschließen an das Stromnetz Starten der Destillation Die Vorderansicht des behr S 1 Beenden der Destillation Einschalten des Destillierers Vorbereiten des behr S 1 für längere Betriebs- Vorbereitungen pausen Einschalten des S 1 Einsetzen der Glasgefäße Destillieren mit dem behr S 1... -
Seite 6: Lieferumfang
Überprüfen Sie bitte sofort nach Erhalt den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Bei Transportschäden kontaktieren Sie bitte sofort den Der behr S 1 ist ein leistungsfähiges, manuelles Destil- Spediteur (Post, Bahn, Spedition). Veranlassen Sie eine liersystem für unterschiedliche Aufgaben. Sein Hauptein- Bestandsaufnahme. - Seite 7 S 1 1.10 Abb. 1: behr S 1 – Rückansicht – 6 –...
-
Seite 8: Die Anschlüsse Des Behr S 1
Stellen Sie das Gerät auf den Arbeitstisch. haben. Packen Sie die Zubehörteile aus. Stellen Sie Ihren Wasserdampfdestillierer behr S 1 auf einen stabilen Labortisch mit ebener, waagerechter Auf- Stellen Sie zunächst die beiden Vorratsbehälter auf: lage, der sich in unmittelbarer Nähe eines Kaltwasseran- schlusses und eines Abfl usses befi ndet und unter dem Kanister für destilliertes Wasser... -
Seite 9: Herstellen Der Verbindungen Und Füllen Der Vorratsbehälter
Gefahr von Verbrennungen und Verlet- zungen! Achten Sie bitte beim Herstellen der Schlauchverbin- dungen auf die Beschriftungen der Anschlussstutzen an der Rückseite des S 1. Verbinden Sie den PVC-Schlauch 4/7 mit dem An- schlussstutzen H H O for steam generator (1.4) an der O for steam generator (1.4) an der... -
Seite 10: Anschließen An Das Stromnetz
NaOH Anschließen an das Stromnetz Vergewissern Sie sich zunächst, dass die Spannungs- angabe auf dem Typenschild Ihres S 1 mit der Netz- spannung Ihres Stromnetzes übereinstimmt. Stellen Sie sicher, dass der Netzschalter MAIN SWITCH (3.10) an der Vorderseite des Destillierers auf „0“ steht. - Seite 11 S 1 3.22 3.23 3.24 3.22 3.20 3.19 3.18 3.17 3.16 3.15 3.14 3.13 3.10 3.12 3.11 Abb. 3: behr S 1 – Vorderansicht – 10 –...
-

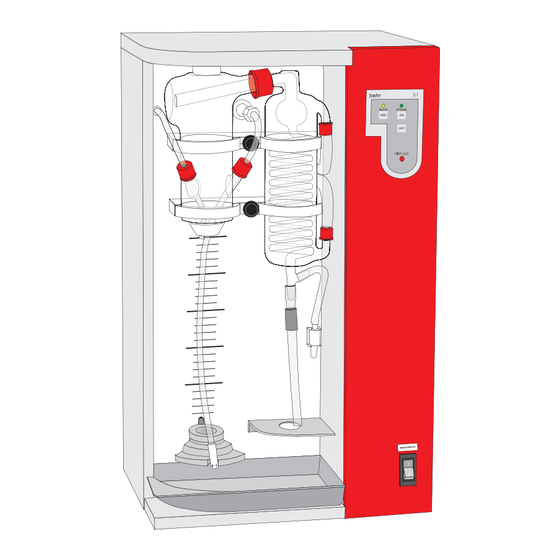

Seite 12: Die Vorderansicht Des Behr S 1
Destillieren mit dem behr S 1 Die Vorderansicht des behr S 1 Abbildung 2: Bildlegende Bedieneinheit: Folie, chemikalienbeständig 3.13 Fixierung für Einleitugsschlauch-Wasser- dampf Kühwasserablauf 3.14 Schnellspannvorrichtung zum Einsetzen des Aufschlussglases LC-Anzeige 3.15 Plexiglas-Schutztür (nicht abgebildet) Bedienknopf 3.16 Halterungen für Glasapparaturen Schraubkappen GL 14 3.17... -
Seite 13: Einschalten Des S 1
MAIN SWITCH der Vorderseite des Destillierers in Position „I“. Die Bedieneinheit Der Netzschalter des behr S 1 erfüllt 2 Funktio- nen. Zum einen dient er dazu, das Gerät ein- und Ihren Wasserdampfdestillierer behr S 1 bedienen Sie aus zu schalten. Zum anderen ist im Schalter eine ganz einfach mit wenigen Tasten. -
Seite 14: Destillieren
übermäßigem Flüssigkeitsvolumen im Auf- Entlüften des Systems schlussgefäß führen kann. — Bevor Sie Ihren S 1 das erste Mal benutzen und Die Einleitung von Wasserdampf mit einer Tempe- nach längeren Betriebspausen entlüften Sie bitte ratur von ca. 106 °C verursacht mehr oder weni- das System. -
Seite 15: Einschalten Des Wasserdampfdestillierers
Wie, das können Sie im Abschnitt Füllen Sie verdünnte Borsäure (4 %) in einen Erlenmey- erkolben: „Vorbereiten des behr S 1 für längere Betriebs- pausen“ im nächsten Abschnitt lesen. Führen Sie den Destillatauslaufschlauch (3.8) in den Vergessen Sie nicht, Ihren Wasserdampfdestil- Kolben ein. -
Seite 16: Vorbereiten Des Behr S 1 Für Längere Betriebspausen
Pfl ege und Wartung Spülen der Pumpe und der Leitungen Vorbereiten des behr S 1 für Drücken Sie die Taste ADD NaOH (4.5) so lange, bis NaOH (4.5) so lange, bis NaOH längere Betriebspausen destilliertes Wasser in das Aufschlussgefäß läuft. -
Seite 17: Was Tun, Wenn
S 1 Was tun, wenn? Sollten beim Betrieb des behr S 1 einmal Probleme auftreten, können Sie diese anhand der nachfolgenden Tabellen einordnen und in den meisten Fällen auch selbst beheben. Fehler, die beim Einschalten des Destillierers auftreten können... -
Seite 18: Fehler, Die Bei Der Arbeit Mit Dem Destillierer Auftreten Können
Benachrichtigen Sie das nächst ge- legene behr-Service-Center. Bei Druck auf die Taste STEAM Heizkreis unterbrochen Benachrichtigen Sie das nächst ge- ON (4.x) produziert der S 1 keinen ON (4.x) produziert der S 1 keinen legene behr-Service-Center. Dampf. Die rote LED Dest.H Dest.H Dest.H O (4.x) -
Seite 19: Technische Daten
S 1 Technische Daten Nennspannung: 230 V~, 50 Hz Leistungsaufnahme: 1700 W Kühlwasserverbrauch: ca. 5 l/min Destillationszeit: ca. 2 ... 3 min je Probe Vorratsbehälter: beliebig groß, Kanistersatz im Lieferumfang Abmessungen (B xH x T in mm): 410 x 675 x 410...
