Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 12500x / 12510x

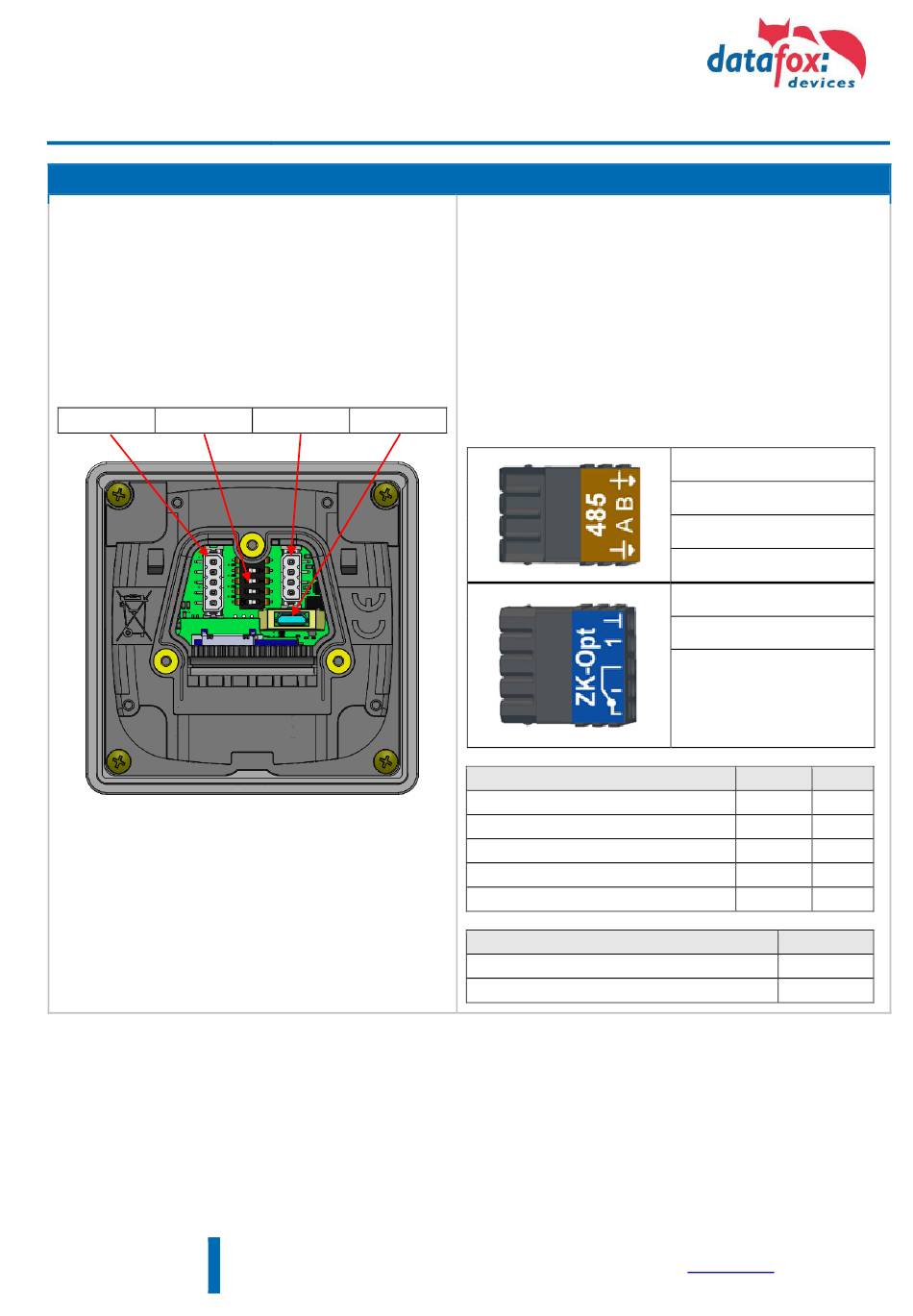

Anschlussbelegung / Pin assignment
PTSM 5-polig DIP Schalter PTSM 4-polig
17.06.2020
Seite 5 / 7
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox EVO Intera II / EVO Intera II Pure
Mikro-USB
Datafox GmbH
| Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone
+49 36967-595-0 |
Fax
+49 36967-595-50 |
12500x Datafox EVO Intera II Montage und Inbetriebnahme 2020.06.17.docx
Anschluss an die PTSM Steckverbinder
Connection to the PTSM connector
Im Lieferumfang des EVO Intera II sind der 4-polige bzw. 5-
polige Gegenstecker zum Anschluss des Lesers enthalten.
Diese sind verpolungssicher und werden von Datafox mit
aufgedruckter Belegung ausgeliefert.
The EVO Intera II is supplied with the 4-pin or 5-pin mating
connector for connecting the reader. These are protected
against polarity reversal and are supplied by Datafox with
printed assignment.
DIP - Schalter
1 – Adresse Bit 0
2 – Adresse Bit 1
3 – Adresse Bit 2
4 – Adresse Bit 3
5 – Abschlusswiderstand 120R
Beispiel
Adresse 2, mit Abschlusswiderstand
Adresse 3, ohne Abschlusswiderstand
E-Mail
info@datafox.de |
10-30V DC
RS485-B
RS485-A
GND
DGND
D IN1
Relais
Off
+ 0
+ 0
+ 0
+ 0
Inaktiv
5-4-3-2-1
1-0-0-1-0
0-0-0-1-1
Web
www.datafox.de
On
+ 1
+ 2
+ 4
+ 8
aktiv
