Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 12500x / 12510x

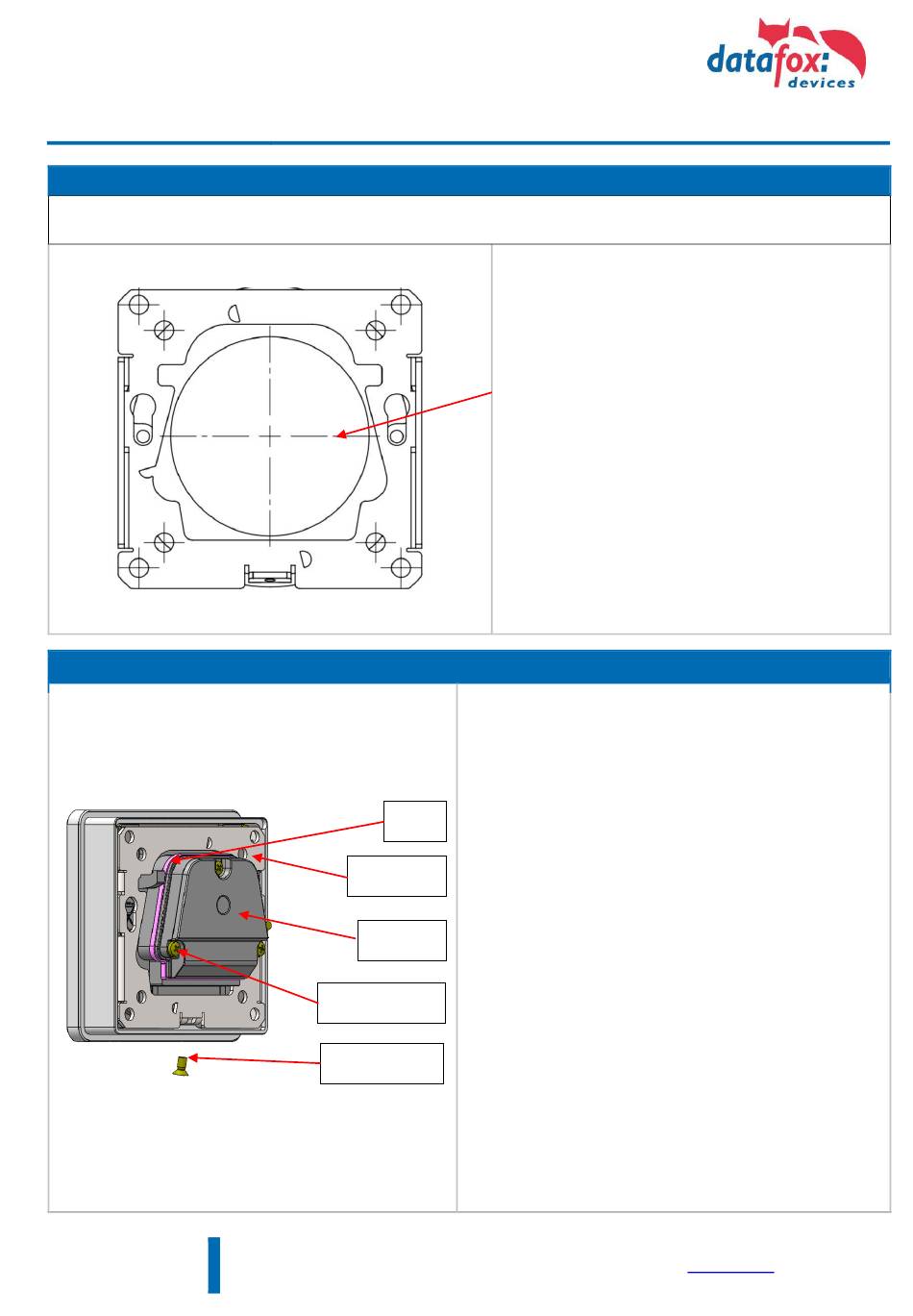

Bohrschablone / drilling template
Beim Ausdrucken darauf achten, dass der Maßstab auf 100% eingestellt ist.
Montage / installation
17.06.2020
Seite 4 / 7
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox EVO Intera II / EVO Intera II Pure
When printing, make sure that the scale is set to 100%.
Dichtung
seal
Wandhalterung
wall bracket
Dichthaube
sealing cover
Linsenkopfschraube
Panhead screw
Senkschraube
Countersunk screw
Datafox GmbH
| Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone
+49 36967-595-0 |
Fax
+49 36967-595-50 |
12500x Datafox EVO Intera II Montage und Inbetriebnahme 2020.06.17.docx
Mitte / Center
empfohlene Einbauhöhe
recommended installation height
Vorbereitung Montage / Preparation Mounting
Im ersten Schritt ist die Wandhalterung zu montieren. Idealerweise
erfolgt dies auf einer Unterputzdose. Verwenden Sie zum Ausrichten
und anreißen der Bohrlöcher die Schrauben der UP-Dose.
Alternativ kann bei einer Unterkonstruktion mit einer festen
Bauplatte (z.B. OSB-Platte) die Wandhalterung direkt angeschraubt
werden. Hierzu ist eine Öffnung von 55x55mm für den rückseitigen
Aufbau des Lesers in die Platte einzubringen.
The first step is to mount the wall bracket. Ideally, this is done on a
flush-mounted box. Use the screws of the flush-mounted box to align
and mark the drill holes.
Alternatively, in the case of a substructure with a fixed construction
board (e.g. OSB board), the wall bracket can be screwed directly on.
For this purpose, an opening of 55x55mm must be made in the plate
for the back of the reader.
Im nächsten Schritt ist die Dichthaube abzunehmen. Hierzu sind die 3
Linsenkopfschrauben zu lösen.
Bitte darauf achten, dass die Dichtung an Ihrer Position bleibt.
The next step is to remove the sealing cover. For this purpose, the 3
pan-head screws must be loosened.
Please make sure that the seal remains in position.
