Elektrischer Anschluss
Elektrischer Anschluss an das Hausnetz
Ein Standard Netzwerkkabel / Patchkabel z.B. Cat5e in die RJ45 Kupplung einstecken.
Den RJ 45 Stecker am Acrel Zähler abschneiden. Der Draht des (RS485-meter) Steckers
PIN 1 (links) wird auf Acrel Zähler Klemme 22 geklemmt, der Draht des (RS485-meter)
Steckers PIN 2 (rechts) auf Acrel Zähler Klemme 21. Man kann die Aderbelegung mit
Hilfe eines Durchgangprüfers herausfinden.
Zur Info: PIN 3 des RJ45 Steckers wird mit Zähler Klemme 22 und PIN 6 mit
Zählerklemme 21 verbunden siehe folgendes Anschluss-Schema.

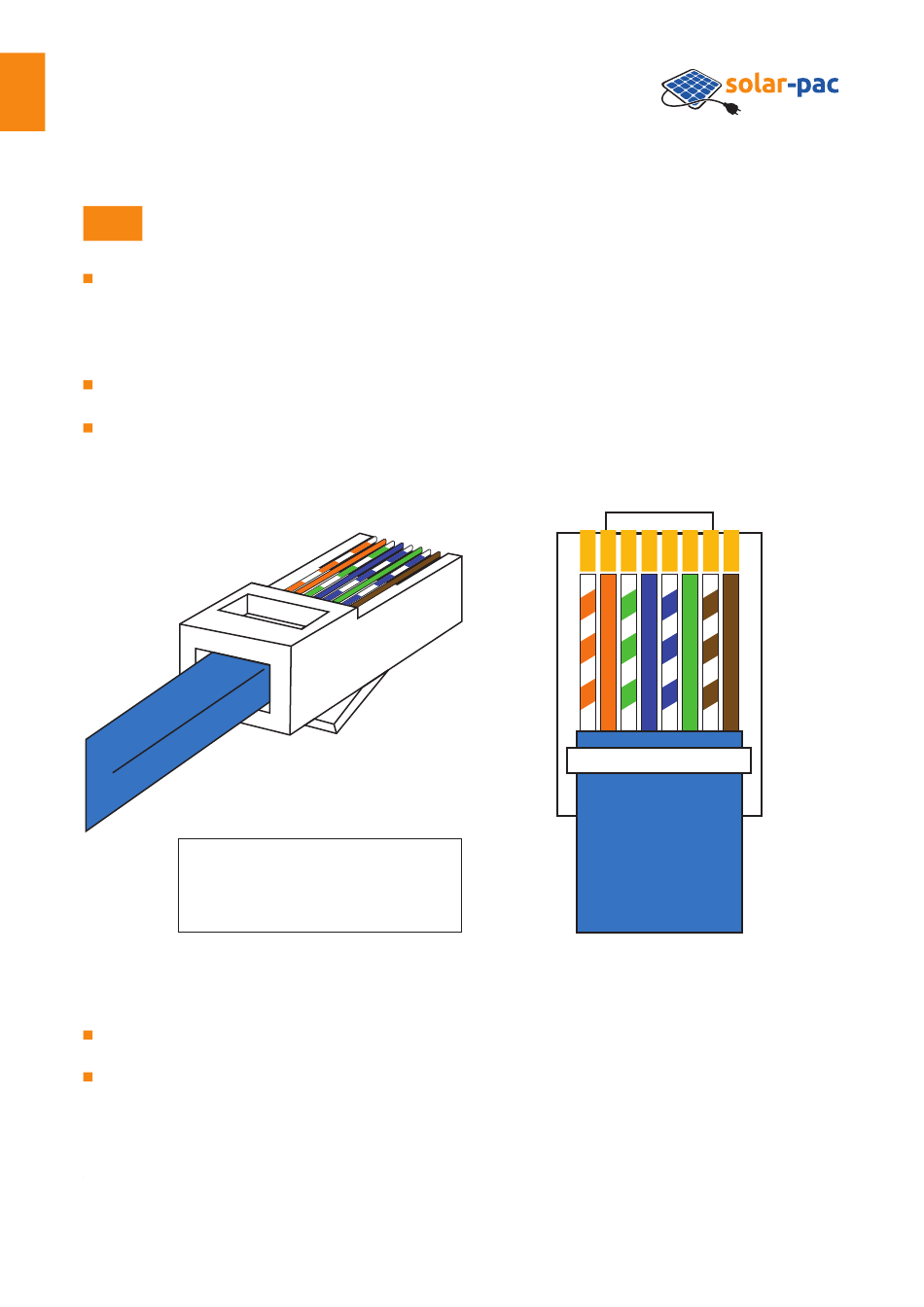

Farbcodes beachten, bei folgendem Kabel sind die Drähte grün-weiß - Pin 3 und grün -
Pin 6 zu verwenden:
1. Weiß Orange
2. Orange
3. Weiß Grün
4. Blau
Am Ausgang „Backup" können Sie Notstrom-Verbraucher bis max. 3kW (ähnlich einem
Verbraucher an einer Steckdose) anschließen.
WLAN Stick nach Anleitung montieren link zur Anleitung
https//solar-pac.de/mediafiles/Datasheet/Kurzanleitung_Solis_Datenlogger_WLANStick_DE.pdf
5. Weiß Blau
6. Grün
7. Weiß Braun
8. Braun
1 2 3 4 5 6 7 8
Elektrischer Anschluss an das Hausnetz
