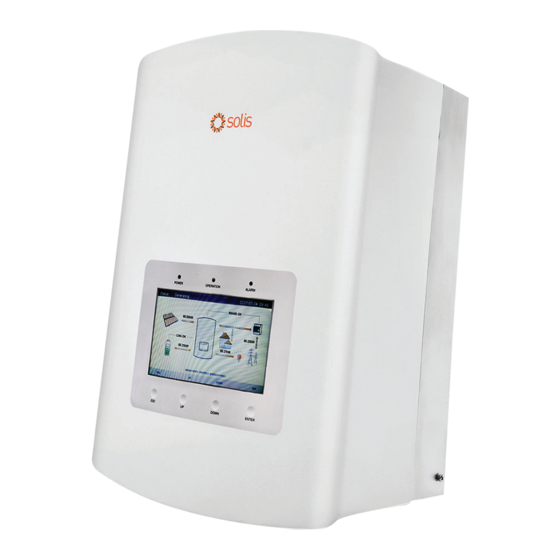

Inhaltszusammenfassung für SOLIS Hybrid

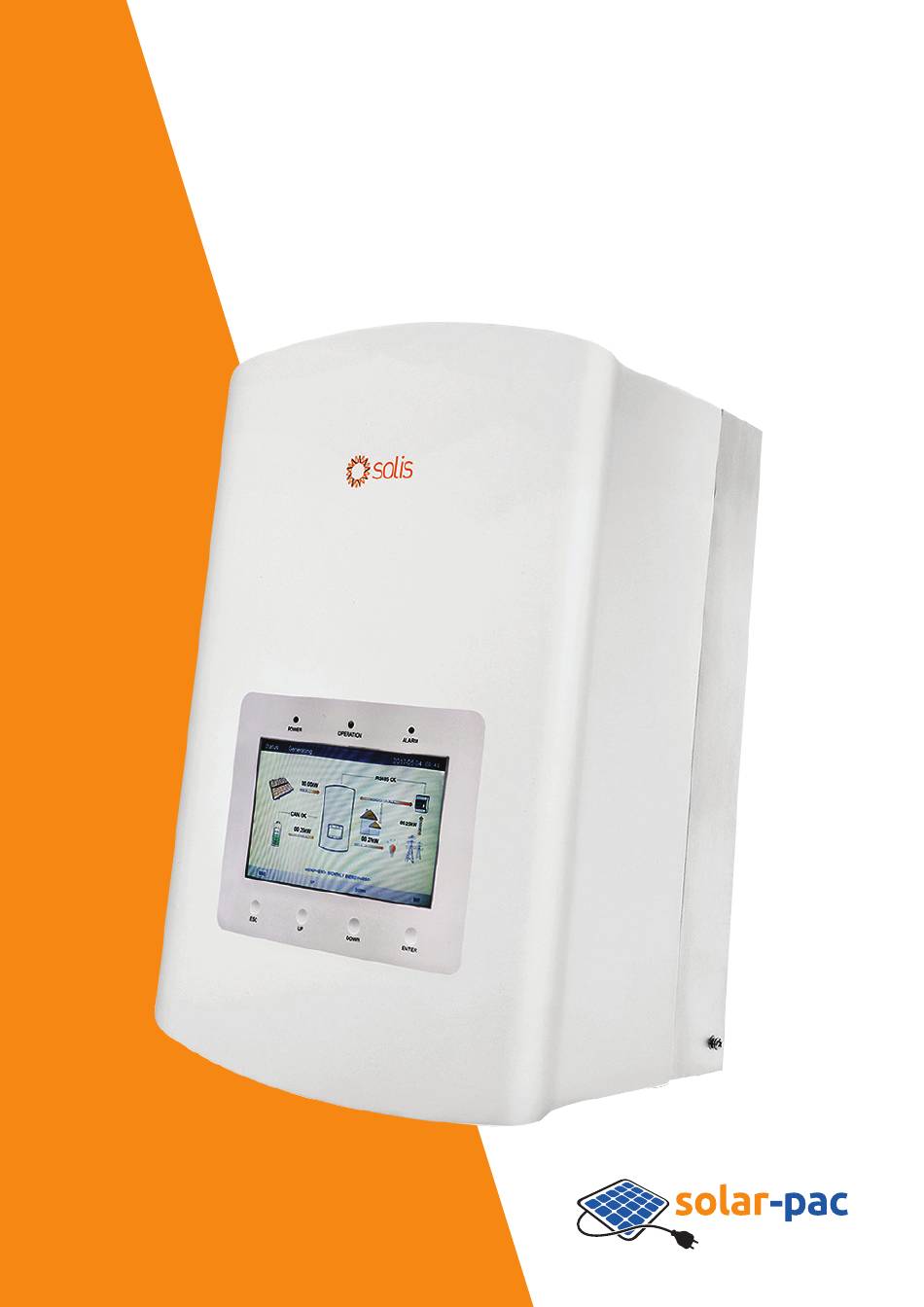

- Seite 1 Kurzanleitung Solis Hybrid 14.01.2021...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Verkabelungsschema DC-Steckermontage - Elektrischer Anschluss an das Hausnetz Elektrischer Anschluss an das Hausnetz Inbetriebnahme Parametereinstellungen Anmeldung der PV-Anlage... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Installations- und Bedienungsanleitungen der Komponentenhersteller! Diese Kurzanleitung ersetzt nicht die Anleitungen der Hersteller! Bei entsprechender Nicht die Kabel trennen, wenn Sonneneinstrahlung produziert die Anlage unter Spannung steht. die Anlage Gleichstrom und steht unter Spannung. Öffnen Sie nicht das Gehäuse Die Anlage erhält keine zu des Wechselrichters. -
Seite 4: Elektrischer Anschluss
Elektrischer Anschluss Verkabelungsschema Verkabelungsschema... -
Seite 5: Dc-Steckermontage - Elektrischer Anschluss An Das Hausnetz
DC Schalter am Hybrid Wechselrichter und NH-Trenner AUS schalten Batteriekabel montieren, Netzanschluss-Stecker (Grid) montieren CAN Kabel gemäß Beschriftung in Batterie (CAN) und Solis (CAN) einstecken Zähler-Kabel gemäß Beschriftung in den Wechselrichter (RS485-meter) einstecken, den RJ45 Stecker des Kabelendes in die RJ45 Kupplung einstecken. - Seite 6 Elektrischer Anschluss Elektrischer Anschluss an das Hausnetz Ein Standard Netzwerkkabel / Patchkabel z.B. Cat5e in die RJ45 Kupplung einstecken. Den RJ 45 Stecker am Acrel Zähler abschneiden. Der Draht des (RS485-meter) Steckers PIN 1 (links) wird auf Acrel Zähler Klemme 22 geklemmt, der Draht des (RS485-meter) Steckers PIN 2 (rechts) auf Acrel Zähler Klemme 21.
-
Seite 7: Inbetriebnahme
Elektrischer Anschluss Inbetriebnahme Leitungsschutzschalter und DC Schalter des Solis Wechselrichters einschalten NH Trenner der Batterie einschalten Batterie Power Schalter ON schalten, dann roten Taster SW für 3 sek. gedrückt halten Parametereinstellungen Parametrierung des Solis Hybrid-Wechselrichters: Advanced Settings -> Password 0010...
