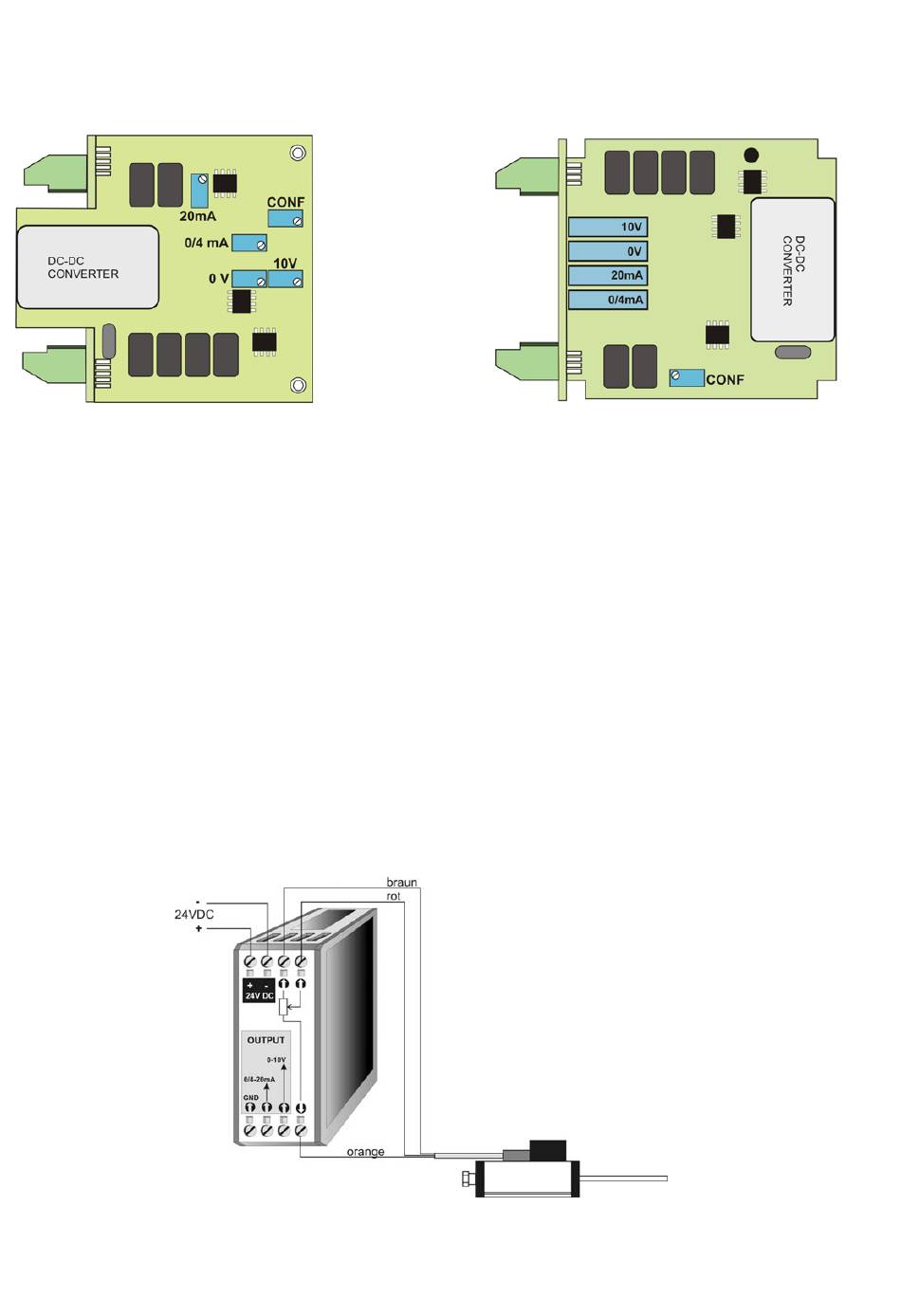

KALIBRATION – OC35P-DAY
mit internen Einstellelementen
Kalibrierschritte
Der Messumformer wurde im Werk präzise kalibriert. Bei einer eventuellen Nachkalibration müssen folgende
Schritte durchgeführt werden:
1. Den Wegsensor anschliessen und Null-Weg einstellen, welcher 0V bzw. 0mA oder 4mA
Ausgangssignal entspricht.
2. Mit 0V die Ausgangsspannung auf 0V einstellen
Mit 0/4 mA den Ausgangsstrom wunschgemäss auf 0 oder 4mA einstellen.
3. Den Wegsensor auf den maximalen Weg einstellen, welcher 10V bzw. 20mA
Ausgangssignal entspricht.
4. Mit 10V die Ausgangsspannung auf 10.00V einstellen.
Mit 20mA den Ausgangsstrom auf 20.00mA einstellen.
5. Mit CONF wird der Wert des Ausgangsstroms so eingestellt, dass er mit oder
ohne einen Seriewiderstand von 270 Ohm in der Strom-Messleitung gleich bleibt.
Die Kalibrierschritte wiederholen bis die Ausgangswerte korrekt sind.
Beispiel: Anschluss eines linearen Weggebers
KALIBRATION – OC35P-DAY
mit Front-Einstellelementen
