orbit controls OC35-P-DAY Kurzanleitung

√
Anschluss an 1kΩ bis 100kΩ Potentiometer
√
Zwei unabhängige Ausgänge
Stromausgang 4-20mA
Spannungsausgang 0-10V
√
Schnelle Ansprechzeit
√
Für 35 mm DIN - Schiene
√
Versorgung 230V AC oder 24V DC
OC35P-DAY sind analoge Messumformer zum Anschluss an poten-
tiometrische Sensoren und Weggeber. Sie setzen den mechanischen
axialen oder rotativen Weg des Gebers in ein lineares Ausgangssignal um.
Zwei Ausgangssignale 0 - 10V und 0/4 - 20mA stehen an den Klemmen
zur Verfügung. Der Stromausgang kann auf 0 oder 4mA im Gerät
eingestellt werden.
Die Messumformer zeichnen sich durch eine hohe Genauigkeit und
Stabilität aus.
Praktisch alle potentiometrischen Geber zwischen 1kΩ und 100kΩ können angeschlossen und ausgewertet
werden. Bei rotativen Gebern kann das Ausgangssignal in Winkelgrad kalibriert werden, wie z.B.: 0 ... 345 °
entsprechen 4 - 20mA.
Der Potentiometrische Geber wird vom Messumformer mit stabiler Referenzspannung versorgt. Die hohe
Impedanz des Eingangs gewährt, dass der Strom durch den Schleifer niedrig gehalten und der Schleifer
thermisch nicht belastet wird.
Die kleine Ansprechzeit erlaubt, dass das Ausgangssignal auf schnelle Geberänderungen sofort reagiert.
Der Messumformer wird mit 24VDC versorgt und in einem DIN- Gehäuse für Hutschienenmontage
untergebracht. Die Anschlüsse sind über Schraubklemmen herausgeführt.
TECHNISCHE DATEN
Eingang
Eingangsimpedanz
Spannungsausgang 0 - 10V, Maximallast 10kΩ. Ansprechzeit 5ms.
Stromausgang
Genauigkeit
Tempco
Excitation
Versorgung
Gehäuse
Anschlüsse
ORBIT CONTROLS AG
Zürcherstrasse 137
CH-8952 Schlieren/ZH
Potentiometrischer Messumformer
1kΩ - 100kΩ potentiometrische Geber im Dreileiteranschluss.
10 GΩ.
0/4-20mA. Bürde 0 bis 300 Ω.
0 oder 4mA sind im Gerät einstellbar.
± 0.1% vom Vollbereich.
Temp. Koeffizient 50ppm/K.
Geberversorgung 1.235V-1mA.
24VDC ± 10%, 2W.
25 x 60 x 70mm, Gewicht 75g.
Schraubklemmen
© orbit controls 2810

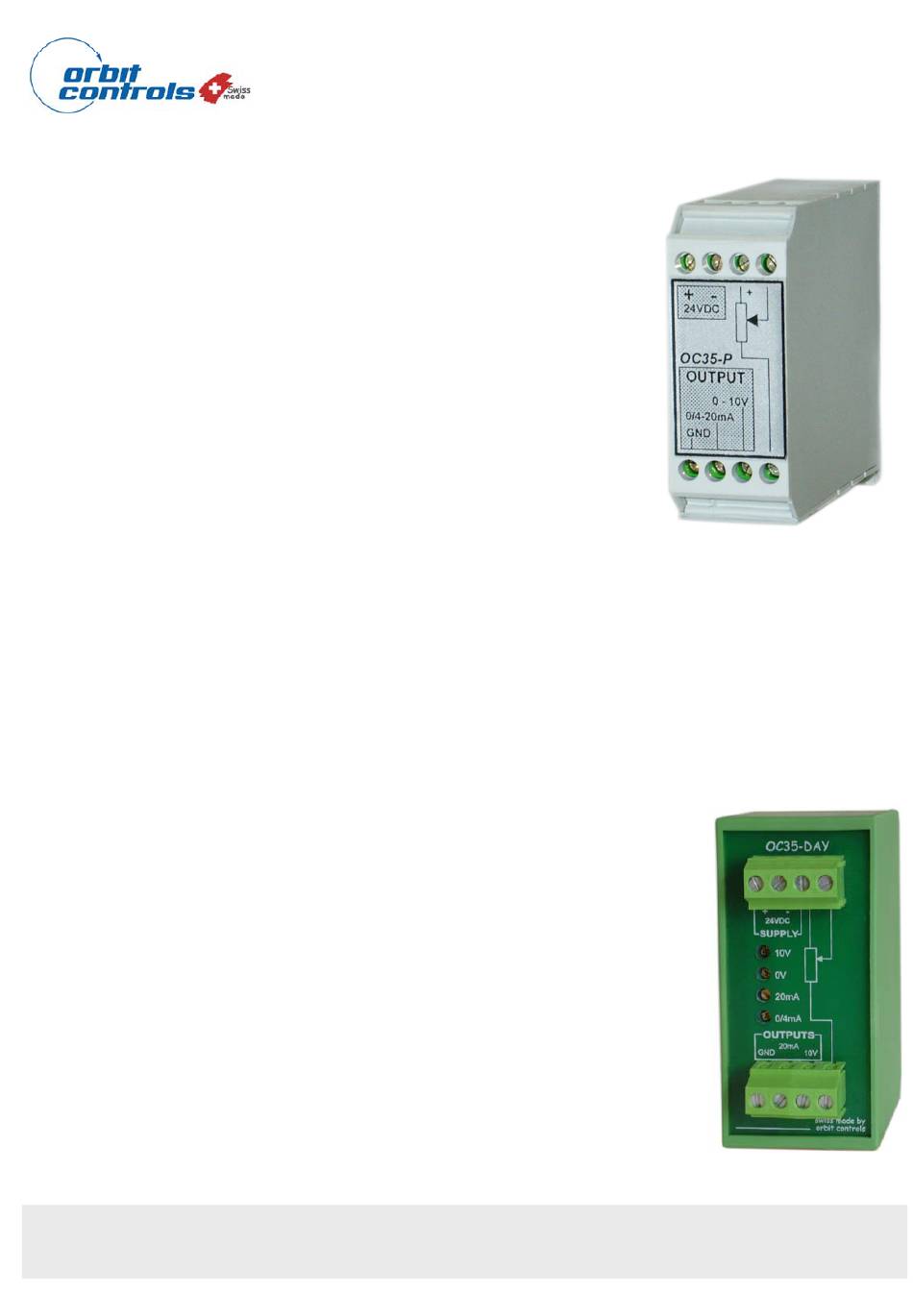

OC35-P-DAY
Modell mit Einstellelementen an der Front
Tel: +41 44 730 2753
www.orbitcontrols.ch
info@orbitcontrols.ch
