SPEICHERFORMAT
Zeit
Datum
16:46:02
10.09.03
16:46:07
10.09.03
16:46:12
10.09.03
16:46:17
10.09.03
16:46:22
10.09.03
16:46:27
10.09.03
16:46:32
10.09.03
16:46:37
10.09.03
16:46:42
10.09.03
PARAMETRISIERUNG und MENU
Die Taste MENU eröffnet das Gerätemenu. Der gewünschte Parameter wird mit ACK bestätigt.
Mit UP oder DOWN werden die Parameter gesetzt.
Die blinkende Stelle - Cursor - wird mit ACK positioniert. Das Vorzeichen und der Dezimalpunkt können
erst dann gesetzt werden, wenn die blinkende Stelle ausserhalb der Anzeige positioniert ist. Mit UP wird
der Dezimalpunkt, mit DOWN das Vorzeichen gewählt.
Mit SET wird die Programmierung abgeschlossen und die Anzeige kehrt in den Messmodus zurück.
MENUSCHRITTE
Taste
Anzeige
MENU
SP 1
MENU
HSt 1
MENU
SAVE
MENU
bAUd
MENU
rS Adr
MENU
tinE
MENU
dAtE
MENU
XXXXXX

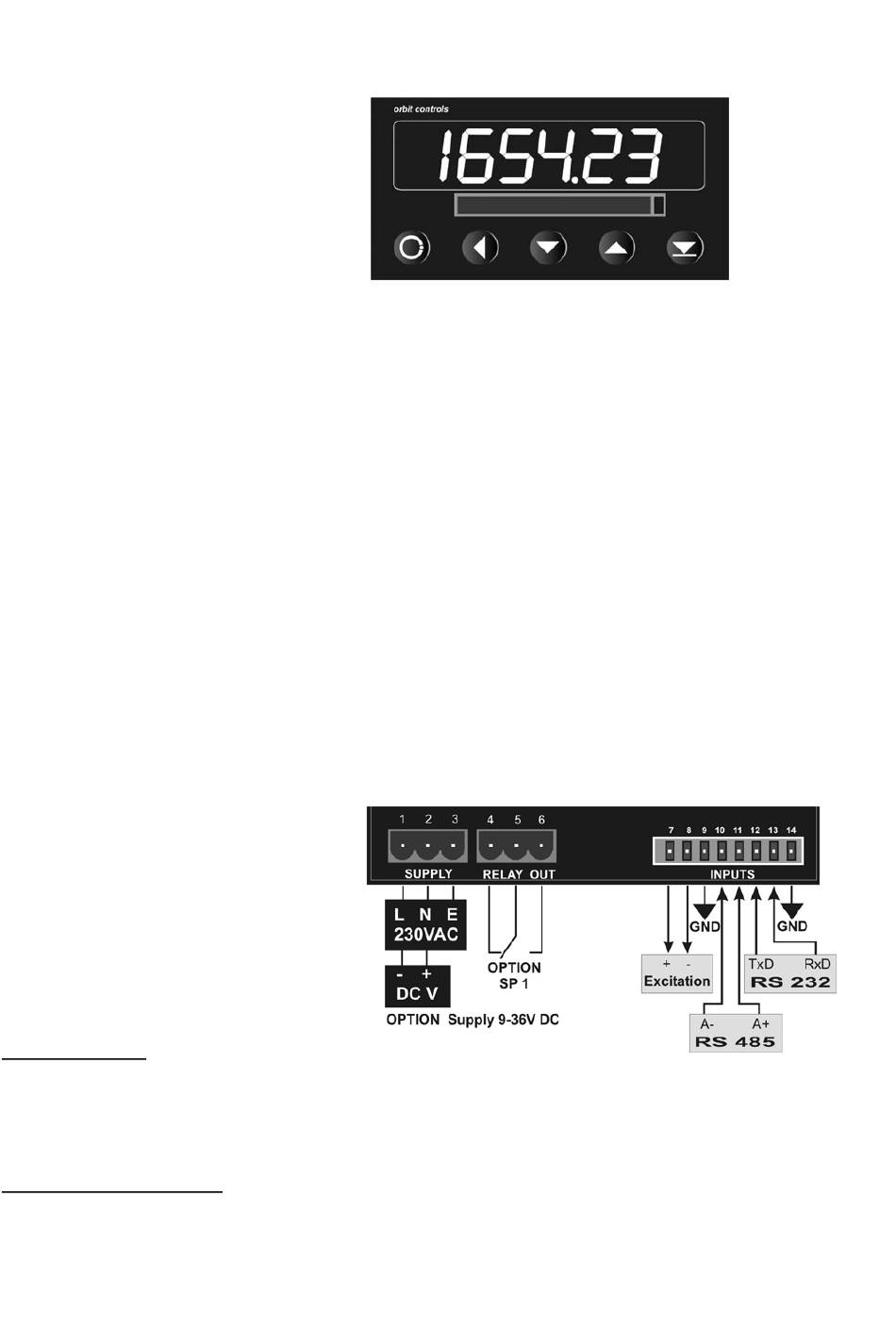

ANSCHLÜSSE - Geräte Rückseite
DATEN SPEICHERUNG
Daten Aufnahme
™
Die CompactFlash
On gewählt. Der Messmodus wird mir ACK aktiviert. Nach dem SET-Tastendruck erscheint CF run und
CrEAtE. Eine Datei wird auf dem CompactFlash
nach jedem Datensatz aus der Schnittstelle gespeichert.
Ende der Datenaufnahme
Nachdem die Taste SET betätigt wird, erscheint am Display CF CLO gefolgt mit CF StP. Die
Speicherung wird angehalten. Im Menuschritt SAVE wird OFF gewählt. Die CompactFlash
aus dem Gerät herausgenommen werden.
Messwerte
683981
363021
834967
292217
700647
383844
618210
658419
850008
Funktion
Set Point - Grenzwertrelais
Hysterese vom Set Point 1
Wahl der Speicherung OFF oder On
Baud Rate der Schnittstelle
Adresse der Schnittstelle. Adresse 0=RS232, Adresse 01-31=RS485
Einstellung der Uhr:
Einstellung des Datum: DOWN: Tage
Messmodus
Karte wird in die Öffnung an der Gerätefront eingelegt. Im Menuschritt SAVE wird
TASTATUR
MENU
ACK
DOWN
DOWN: Std.
™
eröffnet und die Karte wird aktiviert. Die Daten werden
UP
SET
UP: Min
SET: Sek.
UP: Monate
SET: Jahre
™
Karte kann
