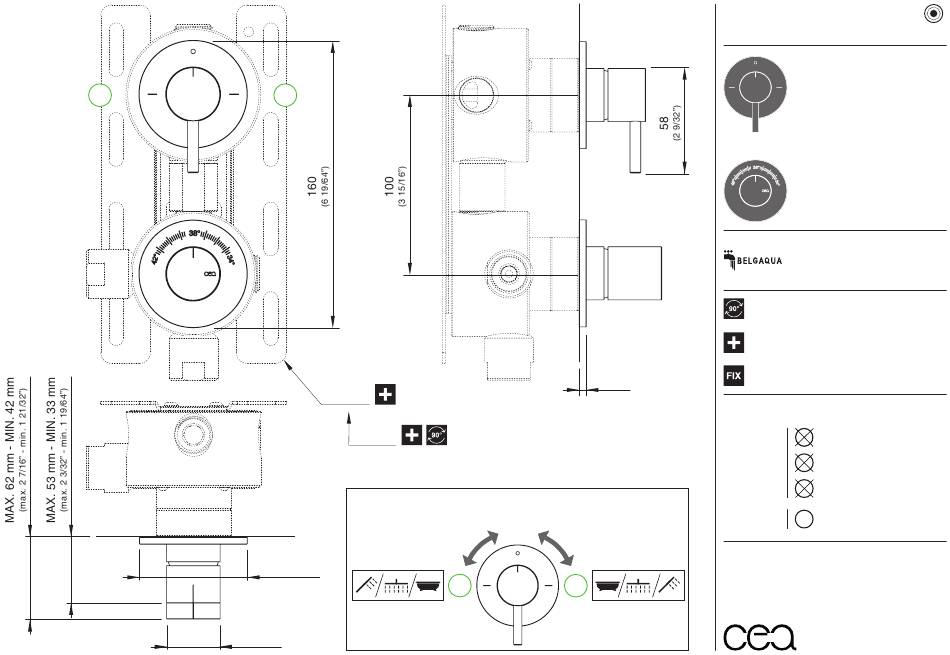

1
(Ø2 23/64")
Ø30
(Ø1 3/16")
2
UCS14
KEY04
ROTAZIONE DELLA MANIGLIA
HANDLE ROTATION
Ø60
1
4
(5/32")
STOP
2
GAS09
_ REV10
DESIGN
NATALINO MALASORTI
GAS09/GASTONE
AISI 316/L STAINLESS STEEL
Gruppo doccia con miscelatore
termostatico e deviatore
apri/chiudi 2 vie
Thermostatic mixer set with 2 way
shut-off diverter
Possibilità di installazione a 90°
Installation possibility at 90°
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HFl
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
UTILIZZARE
PH
TO USE
7
neutral PH soap
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
