Seite 1

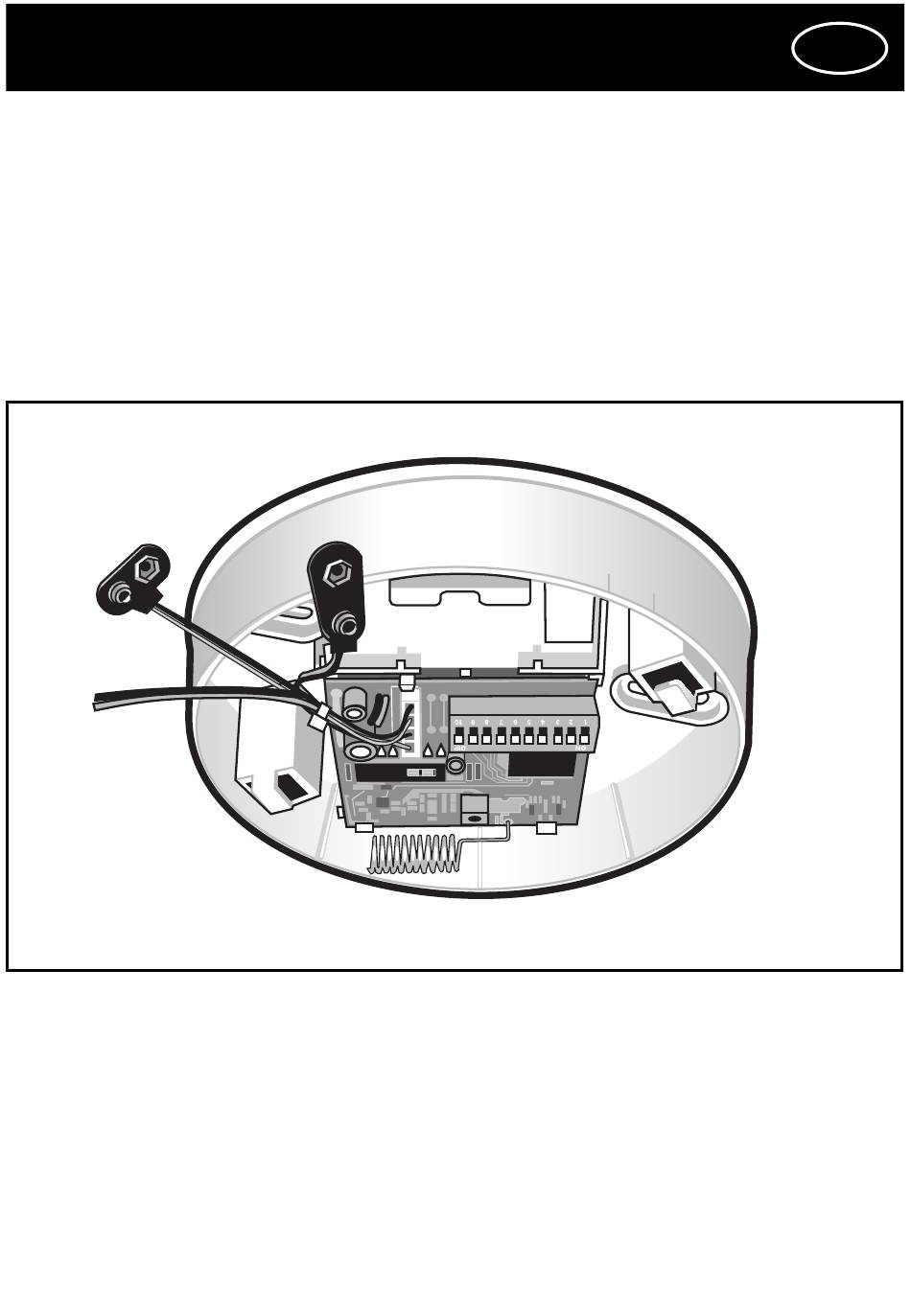

MONTAGE FlammEx profi Funk-Sende- & Empfangsmodul Art.-Nr. RA40900003189 Funktionsweise Das nachrüstbare Funk-Sende- & Empfangsmodul sendet und empfängt Alarmsignale in Verbindung mit allen 9 V FlammEx Rauchmeldern. Durch die Systemcodierung wird ein hohes Maß an Übertragungssicherheit gewährleistet. Das Modul überprüft alle 15 Sekunden auf eingehende Signale...
Seite 2
Lieferumfang Montagehinweise Wegen der Besonderheiten von Funkwellen, beachten Sie bitte zusätzlich zu den Montagehinweisen des Rauchmelders folgende Punkte: mind. 1 m Metallwände, Stahlbeton- Großverbraucher meiden Wände / Decken meiden max. 25 m Temperaturschwankungen Abstand zwischen den und feuchte Räume meiden Funk-Modulen beachten 1.) Gehäuse Folgende Punkte können unter anderem das Funksignal und die...
Seite 3
Vorbereitung 3b) Batterie in die Montagedose des Funk-Sende- & Empfangs- modul einlegen, mit 9 V Batterieclip (3) von der Platine verbinden. Damit die Melder untereinander kommunizieren können, müssen alle zum gleichen System gehören- den Melder die gleiche Codierung haben! Um Fehlalarme zu vermeiden, z. B. Nachbarn die auch ein FlammEx bidirektionales System benutzen, sind verschiedene Systeme auch unterschiedlich zu codieren.
Seite 4
Beim Anschluß des Kabels (7) an den Rauchmelder Nase / ist unbedingt auf die richtige Polung zu achten! Metallklammer schwarz = minus (-) rot = plus (+) Ausführung B Nase / Metallklammer leicht in Pfeilrichtung drücken, Deckel schliessen, Nase einrasten lassen. 3e) Zum Ausprobieren (siehe Montagehinweise Punkt 2) den Rauchmelder auf das Funk-Sende- &...
Seite 5
3f) Nach erfolgreichem Test der Reichweite, den Rauchmelder 3g) Funk- Sende- & Empfangsmodul anbringen und Schrauben und das Funk-Sende & Empfangsmodul wieder durch eine festziehen. Drehung gegen den Uhrzeigersinn trennen. Mit der Bohrschablone an der gewünschten (und voher überprüften) Stelle Löcher bohren und Dübel einsetzen. Schrauben bis ca.
Seite 6
Das Gerät ist zugelassen für den Vertrieb in der Europäischen • Prüfen Sie die Verbindung der Signalkabel (7) Gemeinschaft. zwischen Rauchmelder und Funk-Sende- & Hiermit erklärt die IEH GmbH, dass sich dieses Gerät in Empfangsmodul. Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5EG befindet.
Seite 7
IEH GmbH An der Strusbek 40 22926 Ahrensburg Internet: www.flammex.de Deutschland E-Mail: info@flammex.de...
