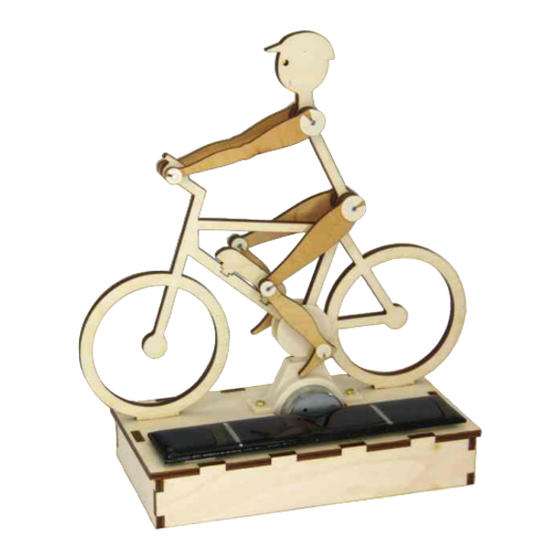

Sol-Expert Solar Radler Aufbauanleitung
Verwandte Anleitungen für Sol-Expert Solar Radler
Inhaltszusammenfassung für Sol-Expert Solar Radler
- Seite 1 Solar Radler / E-Biker So hilfst Du der Umwelt: Bitte führe die Bauteile nach Ablauf der Gebrauchszeit Holzbausatz, mit Getriebe, entsprechend zertifizierten fährt mit „Sonnensprit“ SOL-EXPERT SOL-EXPERT group group group group Versorgern zu! Art.Nr.: 50040 SOLAR...
- Seite 2 AUFBAUANLEITUNG AUFBAU DES GETRIEBES, Bauteile: Motor Kleines Zahnrad Abstandslehre Doppelzahnrad Getriebegehäuse Getriebedeckel Schiebe die Das Zahnrad Lege das kleine Dann mit der Abstandslehre das kleine Zahnrad bis Motorachse Zahnrad auf zum Anschlag vorsichtig nach unten drücken. befindet sich vorsichtig in den Tisch.
- Seite 3 Lege nacheinander die zwei Doppelzahnräder Lege den Motor so Stülpe das Getriebe- auf die Stifte. auf den Tisch, dass gehäuse mit Druck das Motorkabel in über den Motor, bis deine Richtung zeigt. zum Anschlag. Dabei zeigen die Stifte von dir weg. Stifte...
- Seite 4 Danach drehst du das Getriebe Wenn sich das Zahnrad nun leicht mit Presse mit nur leichtem vorsichtig um, legst es auf die Tischplatte dem Finger drehen lässt, geht es weiter Druck den Deckel in das und drückst fest auf die Stege. mit der Montage auf der nächsten Seite.
- Seite 5 MONTAGE DER BODENPLATTE Lege die Grundplatte mit der richtigen Ausrichtung vor Dich: Achtung: Auf die richtige Seitenausrichtung achten! ü 60 mm 40 mm 60 mm 40 mm Montiere jetzt die Seitenteile Trage sparsam etwas auf die Grundplatte: Kleber an die rot markierten Positionen der Seitenteile auf:...
- Seite 6 Längliches Holzteil mit etwas Druck montieren. Trage sparsam etwas Trage sparsam Kleber an den sechs rot etwas Kleber an den sechs markierten Positionen auf. rot markierten Positionen auf. Längliches Holzteil mit Und schon ist die Bodenplatte aufgebaut! etwas Druck montieren. ü...
- Seite 7 Montage Luftpumpe oder Akku WER DIE WAHL HAT... Wenn du beschlossen hast, ob du den Akku oder die Luftpumpe einbauen willst, gib je einen kleinen Klebepunkt in die Aussparungen des Radler- Entweder: Oder: rahmens und klebe deine Auswahl mit vorsichtigem Druck bündig zum Fahrradrahmen.
- Seite 8 ... und mit den Muttern von der Rückseite Getriebe in Bodenplatte einlassen, aus festschrauben. die 2 Schrauben durch die Löcher schieben... Getriebeeinheit...
- Seite 9 MONTAGE ZAHNKRANZ Schiebe den Pedalhalter 2 Stecke das Zahnrad auf den Wichtig: in die Wellenöffnung Pedalhalter 1 und schiebe dann Verdrehe die beiden der Radlerfigur. diese Einheit in Pedalhalter 2. Pedalhalter so, dass die Pedale um 180 ° gegenüber liegen! Zahnrad Pedalhalter 1 Pedalhalter 2...
- Seite 10 MONTAGE DES RADLERS AUF DER BODENPLATTE Am besten lässt sich die Radlerfigur bei drehendem Getriebe montieren und ausrichten. Wenn du genug Licht hast, kannst du das mit der Solarzelle machen. Hast du nicht genug Licht, suche dir eine handelsübliche 1,5 Volt Batterie, um das Getriebe anzutreiben. Montage des Radlers, angetrieben mit Solarzelle Die Kabel des Motors an den Klemmösen Solarzelle nun auflegen, aber noch nicht mit...
- Seite 11 Montage des Solar Radlers mit Licht Leuchte mit der Vorsichtig die Radlerfigur Taschenlampe in die entlang der Pfeile ausrichten, Mitte der Solarzelle: bis das Modell sauber läuft: Kleber auf rot markierte Fläche aufbringen, die Radlerfigur auf die Bodenplatte aufstecken und so ausrichten, dass die Zahnräder sauber bei drehendem Getriebe ineinander greifen und sich der Zahnkranz in der Radlerfigur locker mitdreht.
- Seite 12 Montage mit Batterie 1.5 Volt Alkaline Klebe mit etwas Tesafilm oder Paketband das Ende des schwarzen Kabels auf den + Pol der Batterie. AA-LR6 - 1.5 V Herkömmliche 1,5 Volt Batterie (nicht im Lieferum- fang enthalten) Klebe mit etwas Tesafilm oder Paketband das Ende des roten Kabels auf den - Pol Die Zahnräder müssen sich nun drehen:...
- Seite 13 Montage des Radlers mit der Batterie Kleber nun ca. 10 Minuten aushärten Vorsichtig die lassen und die Radlerfigur dabei nicht Radlerfigur mehr verschieben. entlang der Pfeile ausrichten, bis das Modell Kleber 10 min sauber läuft: trocknen lassen. Nach den 10 Minuten kannst du die Batterie entfernen und die Solarzelle Zahnkranz Kleber auf rot markierte Flächen...
- Seite 14 MONTAGE DER ARME UND BEINE DER RADLERFIGUR (1) 3 Achsen einstecken (2) 4 Holz-Abstandshalter (3) Arme aufstecken auf die Achsen aufschieben 17 x 2,5 mm 17 x 2,5 mm 18 x 2 mm 18 x 2 mm Abstandshalter...
- Seite 15 (4) 4 Abschlüsse aufstecken, Achtung: Teile genau wie im Bild gezeigt, hinlegen und montieren: 2 große und zwei kleine. Linkes Bein: Fuß zeigt nach links, rechtes Bein: Fuß zeigt nach rechts (5) Stecke die Achsen in die zwei (6) Oberschenkel auf die kleinen kleinen Abschlüsse Achsen schieben...
- Seite 16 Montage linkes Bein Montage rechtes Bein (9) Montiere nun das rechte Bein an der Position des Oberschenkels, rechten Seite der Radlerfigur und das linke Position des Oberschenkels, linkes Bein : „innen“, zum Bein auf der linken Seite. Das Loch im Fuß am rechten Bein: „innen“, zum Radlerkörper hin, Position des Radlerkörper hin, Position des...
- Seite 17 Nun die Achsen mit den Abschlüssen fixieren. Die (10) Gratuliere - Dein Radler ist nun bereit zum Losfahren, im Abschlüsse nur soweit auf das Pedal schieben, dass der Sonnenlicht oder hellem LED Licht! Fuß nicht gequetscht wird und seitlich noch ein wenig Spiel hat.
- Seite 18 Weitere tolle Bausätze Damit ein Solarmodul die maximale Leistung erzeugen kann, benötigt dieses Sonnenlicht. von SOL-EXPERT group: Steht kein Sonnenlicht zur Verfügung, wäre es, als ob eine Windanlage Energie erzeugen soll, obwohl kein Wind weht. Solar-Windmühle "Holland“ ü Trifft genug Licht auf das Solarmodul, beginnen sich die Flügel der Windmühle...
- Seite 19 Weitere tolle Bausätze von SOL-EXPERT group: Solar Runner, Holzbausatz Solarhaus "Villa Sonnenschein“ Solar-Mobilität leicht gemacht! Fahrendes Solar-Auto als Bausatz ! Steht das Solarhaus an einem sonnigen Geräuschfrei und umweltfreundlich – Platz, wird der im Haus platzierte Akku Solar-Windanlage „Sylt“, Holzbausatz durch die Solarzellen aufgeladen.
- Seite 20 Radler::1346.html?language fietser::1346.html?language=nl Bausätze von SOL-EXPERT, die machen Lust auf mehr: Detaillierte Anleitungen, hohe Passgenauigkeit der Bauteile, hoher Qualitätsstandart! SOL-EXPERT group, C.Repky Mehlisstrasse 19 - D-88255 Baindt Tel.: +49 (0)7502 - 94115-0 - Fax: +49 (0)7502 - 94115-99 Firmenanschrift aufbewahren.
