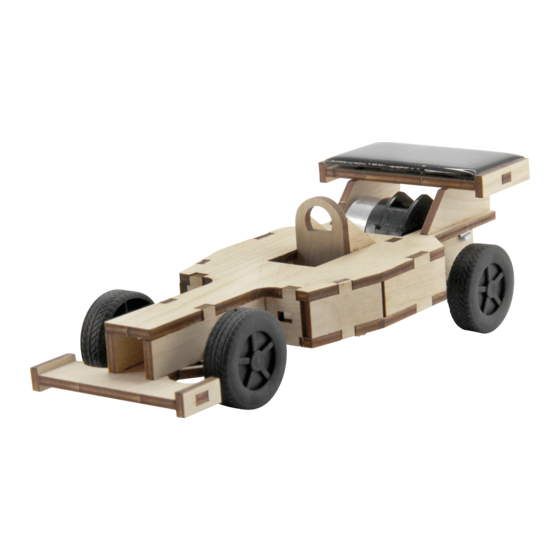

Sol-Expert Solar Rennauto Aufbauanleitung
Firmenanschrift aufbewahren.
SOL-EXPERT
SOL-EXPERT
group
group
Nicht geeignet für Kinder unter 3 Jahren!
group
group
Verschluckbare Kleinteile!
Art.Nr.: 40306
10+
10+
Bitte führe die
Bauteile nach Ablauf
der Gebrauchszeit
entsprechend
zertifizierten
Versorgern zu!
Solar Rennauto
Holzbausatz, mit Getriebe,
fährt mit „Sonnensprit"
SOLAR
Verwandte Anleitungen für Sol-Expert Solar Rennauto
Inhaltszusammenfassung für Sol-Expert Solar Rennauto
- Seite 1 Solar Rennauto Bitte führe die Bauteile nach Ablauf der Gebrauchszeit Holzbausatz, mit Getriebe, Firmenanschrift aufbewahren. entsprechend SOL-EXPERT SOL-EXPERT fährt mit „Sonnensprit“ group group Nicht geeignet für Kinder unter 3 Jahren! group group zertifizierten Verschluckbare Kleinteile! Versorgern zu! Art.Nr.: 40306 SOLAR...
- Seite 2 AUFBAUANLEITUNG AUFBAU DES GETRIEBES, Bauteile: 60 mm (Es werden nur 2 Zahnräder benötigt, eines ist zur Reserve) Suche folgende Bauteile zusammen und lege sie bereit: Lege das kleine Zahnrad auf den 0,5 mm Tisch und schiebe dann die Motorachse vorsichtig in das kleine Zahnrad.
- Seite 3 Schiebe jetzt den Motor in das Getriebegehäuse. Drehe dabei den Motor so, dass das Kabel unten herausgeführt wird. Suche folgende Bauteile zusammen und lege sie bereit: Hier muss sich das Kabel befinden! Suche folgende Bauteile zusammen und lege sie bereit: 60 mm Nimm die 60 mm Achse (am Maßstab rechts kannst Du das nachmessen) und klopfe diese vorsichtig in das Doppelzahnrad (das kleinere der Doppel-...
- Seite 4 Nun wird das zweite Doppelzahnrad mit dem großen Zahnrad voran auf den Bolzen im Getriebegehäuse geschoben. Danach folgt die Zahnrad/Achsen - Kombination (B). Diese schiebst Du ebenfalls mit dem großen Zahnrad voran in das Loch, welches für die Achsführung vorgesehen ist. Wenn Du nun an der Achse leicht drehst, müssen sich alle Zahnräder mitdrehen. Dieser Zapfen bleibt leer.
-
Seite 5: Hinweiß Kleber
MONTAGE DES RENNWAGENS Lies vor dem Aufbau folgende Hinweise aufmerksam durch: Bauteil Dort wo rote Flächen eingezeichnet sind, musst Du kurz vor der Montage Kleber aufbringen. Gehe bitte sparsam mit dem Hinweiß Kleber: Kleber um. Überschüssigen Kleber kannst du mit einem Tuch entfernen. - Seite 6 BAUTEILE: M3 x 50 mm 20 mm...
- Seite 7 (4.) Suche folgende Bauteile zusammen und lege sie bereit: (3.) (1.) (2.)
- Seite 8 Suche folgende Bauteile zusammen und lege sie bereit: TIP: Kleber sparsam aufbringen Hinweis...
- Seite 9 Hinweis Wichtiger Hinweis: Das Teil1 musst Du mit der richtigen Seite auf die Karosserie aufkleben: d.h. es befinden sich hinten zwei Aussparungen, die an der richtigen Position sein müssen. (3.) (4.) (1.) (3.) (4.)
- Seite 10 Suche folgende Bauteile zusammen und lege sie bereit: Wichtiger Hinweis: Teil15: Die Aussparung im Spoiler zeigt zum Heck des Rennwagens. (2.) (3.) (3.) (4.) (1.) (4.)
- Seite 11 Suche folgende Bauteile zusammen und lege sie bereit: (2.) M3 x 20 mm (2.) (1.) (1.) (2.) Wichtiger Hinweis: Drehe die Muttern (Teil 17) nur leicht mit den Hinweis Fingern fest. Die Achse muss sich danach noch leicht von Hand drehen lassen. Werden die Muttern zu fest zugeschraubt, blockiert das Getriebe.
- Seite 12 Suche folgende Bauteile zusammen und lege sie bereit: Hier Kleber aufbringen!
- Seite 13 Suche folgende Bauteile zusammen und lege sie bereit: 50 mm Wenn die Reifen auf der Achse aufgesteckt sind, muss sich diese noch leicht drehen lassen. Ist die Achse hingegen schwergängig, einfach die Reifen leicht nach außen ziehen, bis die Achse wieder frei ist.
- Seite 14 Klebe die Solarzelle auf den Spoiler, schliesse die Kabel an und stecke die Räder auf. ACHTUNG: Hinweis zur Montage der Kabel an der Solarzelle: Die Schrauben werden etwas aufgedreht, die Kabel in die Löcher eingeführt und dann werden die Schrauben mit nur leichter Kraft wieder festgeschraubt! Keinen Schraubendreher zum Anziehen der Schrauben benutzen, da sonst die...
- Seite 15 GRATULIERE - Dein Rennwagen ist fertig und die Fahrt kann losgehen! Damit Dein Solar Rennwagen richtig lossaust, benötigt er reinen Sprit aus direktem Sonnenlicht! Am besten fährt das Fahrzeug daher draussen. Im Inneren kannst Du aber alternativ eine Halogenlampe zur Stromversorgung der TIP: Sollte der Rennwagen rückwärts fahren, Solarzelle verwenden.
