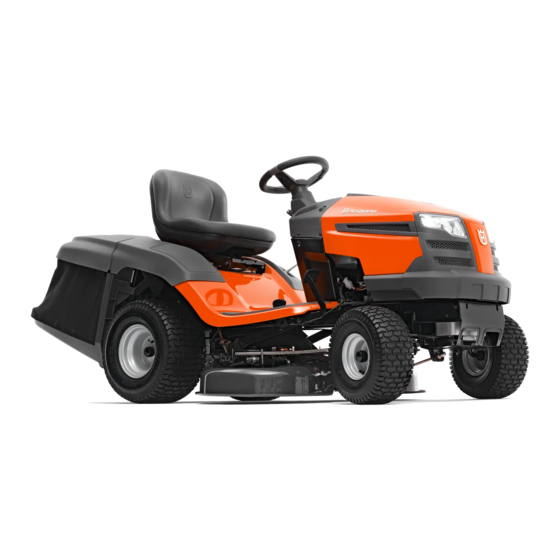

Husqvarna CTH 174 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Traktoren
  5. CTH 174
  6. Bedienungsanleitung
Husqvarna CTH 174 Bedienungsanleitung

Husqvarna CTH 174 Bedienungsanleitung

Tipps und tricks
Vorschau ausblenden Andere Handbücher für CTH 174:

Werbung

Inhaltsverzeichnis

Tipps und Tricks Traktoren
CTH 174, 164T, 194, 184T, 224T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna CTH 174

Inhaltszusammenfassung für Husqvarna CTH 174

  • Seite 1 Tipps und Tricks Traktoren CTH 174, 164T, 194, 184T, 224T...

  • Seite 2: Normale Auslieferungsinspektion

    Abwicklung Betroffene Typen: CTH 174, 194 und CTH 164T, 184T, 224T Normale Auslieferungsinspektion: Keine Vergütung über Garantie Erweiterte Auslieferungsinspektion: Garantieart: Umbauaktion Fehlercode Teil: Fehler: Fehlerbeschreibung: Erweiterte Aufgaben aus PDI Arbeitszeit: 20 AE Bearbeitungspauschale: 7,50 Euro Sonstiges: Keine Schadteileinsendung nötig, Die Abwicklung beinhaltet alle mit „Erweiterte Auslieferungsinspektion“...
  • Seite 3 Grasfangeinrichtung 164T, 184T, 224T Die Bilder zeigen die Fangbox ohne Deckel. Problem: Wenn die Fangbox zu steil eingehängt wird liegt die eine Querstrebe nicht in der Öse sondern auf der Öse und der Fangkorb lässt Richtig sich nicht schließen und nicht einstellen. Abhilfe: Elektrische Aushebung vor dem Ein- und Aushängen der Grasfangeinrichtung ein wenig...
  • Seite 4 Grasfangeinrichtung 164T, 184T, 224T Die Bilder zeigen die Fangbox ohne Deckel. Problem: Schwierigkeiten bei der korrekten Einstellung (horizontal und vertikal) der Box. Abhilfe: Für eine einfache Einstellung den Deckel vor dem erstmaligen Aufbau entfernen. Der Deckel ist mit 6 Schrauben von unten durch den Holm des Fangkorbes befestigt Bei weiteren Traktoren ist dann die Mechanik bekannt und das Abnehmen des Deckels ist nicht...
  • Seite 5 Grasfangeinrichtung 164T, 184T, 224T Problem: Montage der elektrischen Aushebung ist zu kompliziert. Abhilfe: Einstellung für die vertikale Achse erfolgt an den gekennzeichneten Stellen. 1. Zuerst die Höhe mit der Klemmschraube (2) einstellen. 2. Die beiden Klemmschrauben (3) lösen 3. Den Zylinder elektr. ganz nach unten fahren. 4.
  • Seite 6 Grasfangeinrichtung 164T, 184T, 224T Problem: Zu großes Spaltmaß zwischen Kotflügel und Grasfangeinrichtung Abhilfe: 1. Schrauben auf beiden Seiten unter der grauen Abdeckung lösen 2. Die Grasfangeinrichtung in die gewünschte Position verschieben. 3. Schrauben wieder anziehen Abwicklung: Normale Auslieferungsinspektion...
  • Seite 7 Grasfangeinrichtung 164T, 184T, 224T Problem: Grasfangeinrichtung wird mit der elektrischen Aushebung nicht weit genug geöffnet. Abhilfe: Horizontale und vertikale Einstellung der Grasfangeinrichtung überprüfen und ggfs. korrigieren. Der korrekte Öffnungswinkel wird auf dem nebenstehenden Bild gezeigt. Abwicklung: Normale Auslieferungsinspektion...
  • Seite 8 Grasfangeinrichtung 164T, 184T, 224T Problem: Grasfangeinrichtung wird mit der elektrischen Aushebung nicht komplett geschlossen Abhilfe: Horizontale und vertikale Einstellung der Grasfangeinrichtung überprüfen und wenn notwendig korrigieren. Die Schließfeder in der obersten Bohrung verschrauben. Abwicklung: Normale Auslieferungsinspektion...
  • Seite 9 Grasfangeinrichtung 164T, 184T, 224T Problem: Die Beschriftung des Kippschalters stimmt nicht mit der Öffnungs- und Schließrichtung der Grasfangeinrichtung überein. Abhilfe: Der beiliegenden Adapter wird zwischen das Anschlusskabel für den Elektrozylinder gesteckt und das Kabel wird mit Kabelbindern unter dem Halterohr befestigt. Abwicklung: Normale Auslieferungsinspektion...
  • Seite 10 Kotflügel alle Typen Problem: Die beiden Kotflügelhälften klaffen an der Stoßstelle zu weit auseinander. Abhilfe: Die beiden Clips zur Kotflügelhalterung auf korrekten Sitz überprüfen Abwicklung: Normale Auslieferungsinspektion...

  • Seite 11: Drehzahleinstellung Motor

    Drehzahleinstellung Motor Problem: Kawasaki Bei einigen Traktoren ist die Drehzahleinstellung bzw. die Verlegung des Gaszuges nicht optimal. Abhilfe: Drehzahleinstellung und Verlegung des Gaszuges überprüfen und gegebenenfalls einstellen. Dabei auf korrekte Chokestellung achten. Kohler Abwicklung: Normale Auslieferungsinspektion...

  • Seite 12: Grasfangeinrichtung Cth 174

    Grasfangeinrichtung CTH 174 Problem: Einstellung der Position der Grasfangeinrichtung ist unklar. Abhilfe: 1.Schrauben 1 und 2 lösen. Die Halter für die Grasfangeinrichtung soweit wie möglich nach oben drücken (siehe grüner Pfeil) und mit den Schrauben 1 und 2 fixieren. 2. Horizontale Abstand (Grundeinstellung) mit den Schrauben 3 und 4 auf ca.
  • Seite 13 Lenkrad alle Typen Problem: Bei einigen Traktoren kann unter Umständen das Lenkrad um einen Zahn versetzt montiert sein. Abhilfe: Um eine korrekte Ausrichtung der Vorderräder zu erreichen empfiehlt es sich ein Stück geradeaus zu fahren und dann die Lenkradposition zu prüfen. Abwicklung: Normale Auslieferungsinspektion...

  • Seite 14: Mähdeckseinstellung Alle Typen

    Mähdeckseinstellung alle Typen Problem: Mähbild nicht sauber oder Auswurfkanal verstopft. Abhilfe: Da Mähdeckseinstellung muss vor Auslieferung überprüft und eingestellt werden. Die Laufrollen sind für den Transport auf die oberste Position befestigt und müssen dann entsprechend angepasst werden. Das Mähdeck hinten um ca. 12-15mm höher als vorn eingestellt sein um ein optimales Mähergebnis zu erzielen.
  • Seite 15 Grasfangeinrichtung 164T, 184T, 224T Problem: Bei einigen Traktoren lässt sich die Grasfangeinrichtung nicht komplett schliessen. Abhilfe: ist der Hebel für die Schließanzeige der Grasfangeinrichtung nicht korrekt gefertigt. In diesem Fall bitte den Kunststoff zwischen den beiden roten Linien ausschneiden Abwicklung: Erweiterte Auslieferungsinspektion (siehe Seite 2)
  • Seite 16 Feststellbremse alle Typen Problem: Die Feststellbremse lässt sich nicht lösen. Das Gestänge der Feststellbremse kann sich unter bestimmten Bedingungen verklemmen. Abhilfe: Überprüfen (mehrmaliges Öffnen- und Schließen der Bremse) und falls nötig eine 8mm Unterlegscheibe zur Beseitigung des Spiels an der gekennzeichneten Stelle einbauen. Abwicklung: Erweiterte Auslieferungsinspektion (siehe Seite 2)

  • Seite 17: Fußpedal Hydrostat Alle Typen

    Fußpedal Hydrostat alle Typen Problem: Fahrpedal für die Rückwärtsfahrt zu schwergängig Abhilfe: 1. Das Fahrpedal mittig zum Durchbruch im Bodenblech ausrichten. 2. Die Drehpunkte der Betätigungswelle für die Hydrostatansteuerung schmieren. Abwicklung: Erweiterte Auslieferungsinspektion (siehe Seite 2)

  • Seite 18: Kulisse Höhenverstellung Mähdeck

    Kulisse Höhenverstellung Mähdeck Problem: Indikator für die Höheneinstellung lässt sich nicht bewegen. Abhilfe: Indikator für die letzte Höheneinstellung mit etwas Silikonspray oder WD 40 gangbar machen. Abwicklung: Erweiterte Auslieferungsinspektion (siehe Seite 2)

  • Seite 19: Riemenführung Alle Typen

    Riemenführung alle Typen Problem: Fahrantriebsriemen macht Geräusche. Abhilfe: Überprüfen ob die Riemenscheiben und Umlenkrollen korrekt fluchten und nicht am Auswurfkanal schleifen. Gegebenenfalls richten Abwicklung: Erweiterte Auslieferungsinspektion (siehe Seite 2)
  • Seite 20 Korrosion Mähdeck alle Typen Problem: Ansätze von Flugrost im Bereich des Verstärkungsrohres am Mähdeck Abhilfe: Mit Korrosionsschutzöl (z.B. Owatrol) die Verstärkungsrohre von innen und von außen ein sprühen. Das Korrosionsschutzöl verhindert eine Ausbreitung von etwaigen Flugrostansätzen und konserviert. Bezugsquellen und genauere Informationen siehe Link.

  • Seite 21: Vibrationen Am Mähdeck 97 Cm (Cth 174)

    Vibrationen am Mähdeck 97 cm (CTH 174) Problem: Vibrationen beim CTH 174 Abhilfe: Halter der Spannfeder auf der rechten Seite des Mähdecks um 180 Grad drehen. Unter den Halter wird eine Unterlegscheibe angebracht und evtl. muss die eine Flanke des Winkels etwas schmaler geschliffen werden damit die Feder eingehängt werden kann.
  • Seite 22 Abstehende Kotflügel alle Typen Problem: Bei einigen Geräten kann es vorkommen, dass die Kotflügel nach der Montage der Fangeinrichtung etwas zu weit nach außen stehen. Abhilfe: Die Kotflügel unter Zuhilfenahme einer Heißluftpistole mittels Erwärmen etwas nach innen biegen. Den Kunststoff nur von innen zu erwärmen da sonst Verfärbungen auftreten können.
  • Seite 23 Vibrationen am Mähdeck 107 cm (CTH 194) Problem: Vibrationen beim CTH 194 Abhilfe: 1. Messer, Messerhalter prüfen. 2. Riemenscheibe auf der linken Seite des Mähdecks auf Rundlauf prüfen. 3. Messerwelle am oberen Ende auf Unwucht prüfen. 4. Im Fehlerfall Messerwelle und Riemenscheibe tauschen.

  • Seite 24: Ölleckage Am Mähdeck (97 Und 107Cm)

    Ölleckage am Mähdeck (97 und 107cm) Problem: Ölleckage am Wendegetriebe des Mähdecks Abhilfe: 1. Im Fehlerfall Getriebe demontieren und zerlegen 2. Teile auf Fehler prüfen 3. Fehlerhafte Teile tauschen 4. Getriebe zusammenbauen und mit 37 ml Getriebeöl (SAE 80) befüllen 5.
  • Seite 25 Poröse Räder Problem: Bei einigen Traktoren wurden Reifen mit fehlerhafter Gummimischung verbaut. Es handelt sich dabei ausschließlich um Reifen der Marke „Grass Pro“. Abhilfe: Im Fehlerfall bestellen sie neue Reifen rechnen sie die Instandsetzung über Garantie ab. Teilenummern: 15“ Vorderrad 5321220-73 16“...
