Kindermann Excalibur Bedienungsanleitung Seite 6

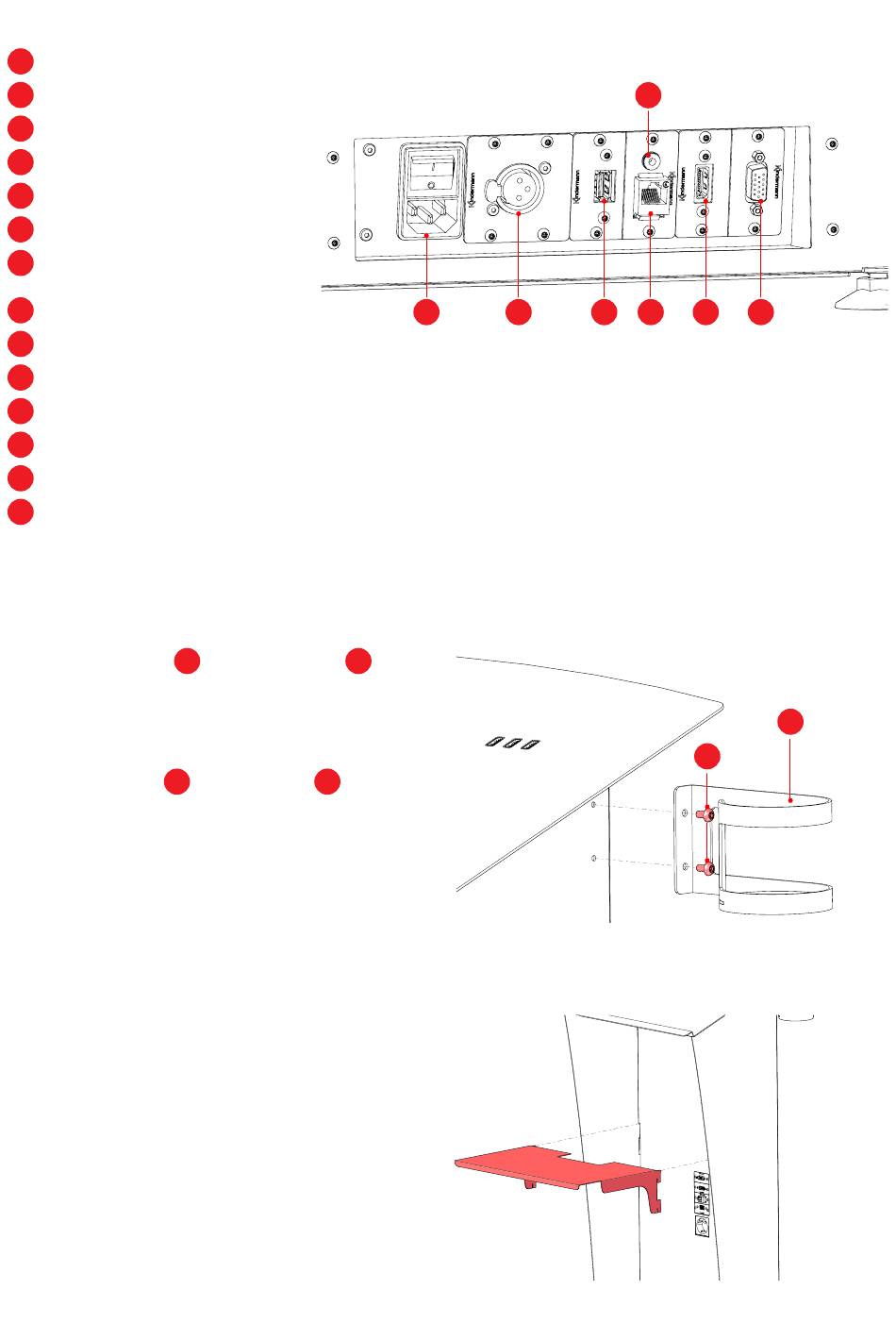

6.3 Anschlüsse Sockel
Kaltgerätestecker mit Hauptschalter
11
XLR-Stecker (Mikrofonausgang)
12
USB 3.0 (HUB-Eingang)
13
Netzwerk (Cat-6)
14
Audio Klinke 3,5 mm
15
HDMI-Buchse
16
VGA-Buchse
17
Power plug with main switch
11
XLR plug (microphone output)
12
USB 3.0 (HUB input)
13
Network (Cat-6)
14
Audio jack 3.5 mm
15
HDMI socket
16
VGA socket
17
6.4 Montage Getränkehalter
Den Getränkehalter
Hilfe eines Torx-Schraubendrehers (Größe 20)
in die Gewindebohrungen rechtsseitig am Pult
befestigen.
Fix the cup holder
18
by means of a torx screwdriver (size 20)
in the threaded holes on the right side
of the lectern.
6.5 Ablage - Tray
Die Ablage in die Aufnahmeschlitze einhängen.
Place the tray into the mounting slots.
6
- Connections in the base
- Installation of the cup holder
mit 2x Schraube
18
with 2x screw
19
11 12
mit
19
15
13 14 16 17
18
517080
19
5120015000
