APS LSE-D16-24-BS Handbuch
Betriebs-/störmelder
Verwandte Anleitungen für APS LSE-D16-24-BS
Inhaltszusammenfassung für APS LSE-D16-24-BS
-

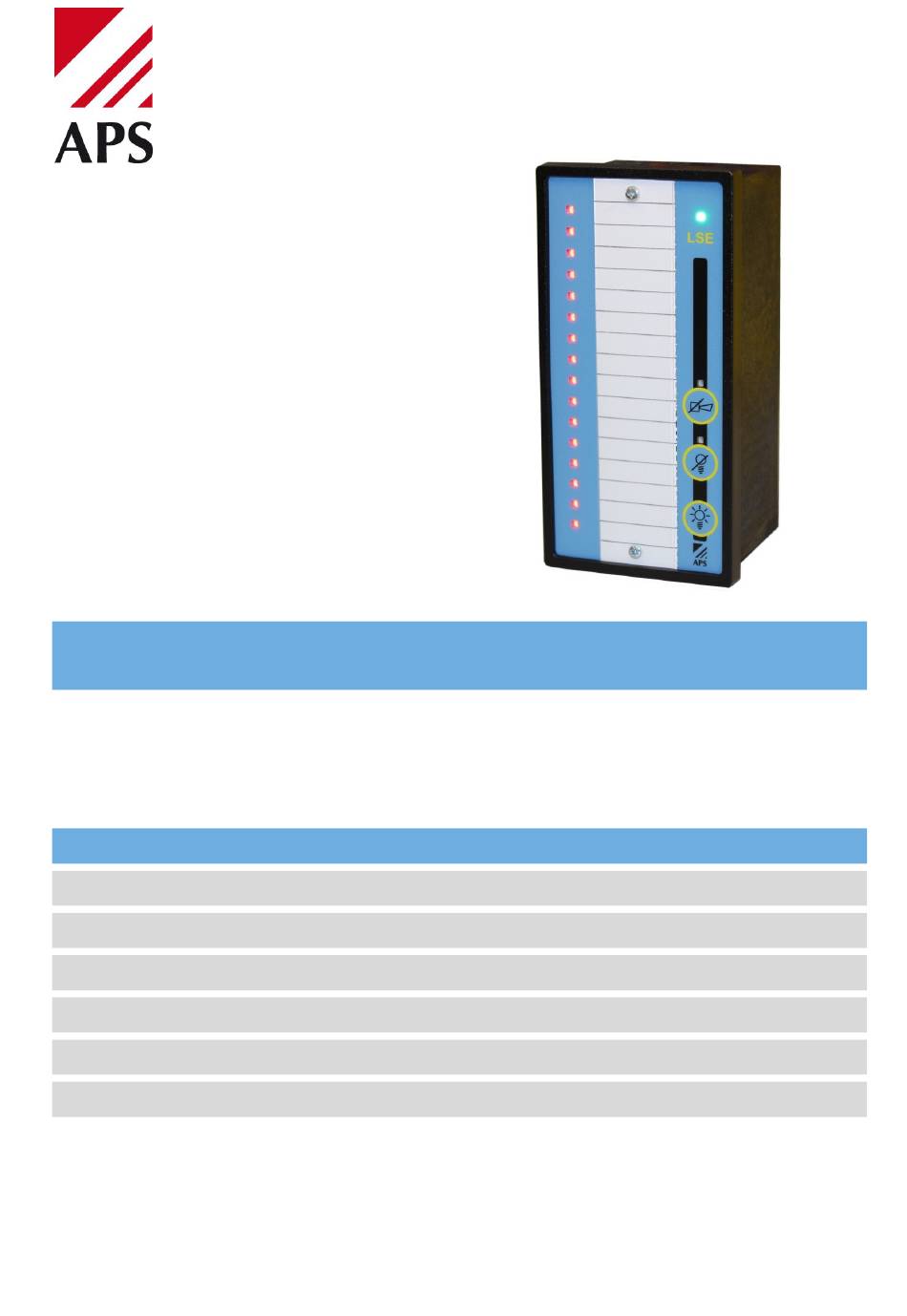

Seite 1: Inhaltsverzeichnis
BETRIEBS-/STÖRMELDER LSE-D16-24-BS HANDBUCH Sicherheitshinweise Montage Seite 02 Verdrahtung Seite 03 Bedienelemente Technische Daten Seite 04 Programmierung Seite 05 Funktionsbeschrieb Seite 09 Auslieferzustand Seite 10 www.aps-systems.ch... -
Seite 2: Reinigung
Sicherheitshinweise Bitte lesen Sie vor der Inbetriebnahme des LSE-D16 Betriebs-/Störmelders die folgenden Hinweise zu Ihrer eigenen Sicherheit sowie zur Betriebssicherheit des Gerätes durch. Reinigung Vor einer Reinigung trennen Sie das Gerät zuerst von der Stromversorgung. Verwenden Sie keine Flüssigreiniger oder ätzende Mittel sondern ausschliess- lich ein angefeuchtetes Tuch. -
Seite 3: Verdrahtung
Verdrahtung Die Ausgänge für LT (Lampentest), LQ (Meldungsquittierung) und HQ (Horn- quittierung) funktionieren nur im DC-Betrieb. Die Funktion von LT, LQ und HQ kann angepasst werden, siehe Ausgangsfunktionen Seite 9. Die Ausgänge sind als Stromsenke ausgeführt und sind nicht potentialfrei. Bei Bedarf von po- tentialfreien Kontakten, muss ein Relais eingesetzt werden. -
Seite 4: Bedienelemente Technische Daten
Bedienelemente Folgende Bedientasten sind in der Gehäusefront integriert: Der Eingebaute Summer und der Hornausgang Hornquittierung werden deaktiviert. Meldungsquittierung Alle anstehenden Meldungen werden quittiert Alle LED sowie der Lampentest-Ausgang werden Lampentest für 3 Sekunden aktiviert. Technische Daten Meldeablauf Neu- oder Erstwertmelder Signalisierung 2x 16 Multicolor-LED / integrierter Summer Meldeeingänge... -
Seite 5: Programmierung
Programmierung Generell Verwendung der Bedienelemente im Programmiermodus : Ansicht Bezeichnung Beschrieb Funktion im Programmiermodus Hornquittierung Navigation nach oben Meldungsquittierung LQ Umschalten Lampentest Navigation nach unten Der Programmiermodus wird wie folgt aktiviert: Nach dem Einschalten der Betriebsspannung müssen innerhalb von 10 Se- kunden gleichzeitig die Tasten HQ und LT gedrückt werden. - Seite 6 LSE-D16 Betriebs-/Störmelder startet Aktivierung Programmiermodus in der zuletzt verwendeten Ebene. Die Ebenen werden im aktiven Programmiermodus durch die Navigationstasten HQ und LT durchschritten. Befinden Sie sich beispielsweise in der Ebene 2 auf dem Betriebseingang 1 und drücken die HQ Taste, wechselt der LSE-D16 Betriebs- /Störmelder in Ebene 1.
- Seite 7 Ebene 3 Signalisation: Power-LED blinkt grün LQ-LED blinkt grün In der Ebene 3 können die folgenden Zusatzparameter eingestellt werden: Leuchtet die LED grün = DIP-Switch aus Leuchtet die LED rot = DIP-Switch ein LED Status Funktion Alle Störmeldeeingänge ohne Einschaltverzögerung Alle Störmeldeeingänge 5s Einschaltverzögerung Alle Störmeldeeingänge 10s Einschaltverzögerung Alle Störmeldeeingänge 60s Einschaltverzögerung...
- Seite 8 Ebene 4 Signalisation: Power-LED blinkt grün LQ-LED blinkt magenta In der Ebene 4 kann der LT-Ausgang (Klemme 8) zum Sammelausgang Priorität 2 umgeschaltet werden. Sobald mindestens ein Störmeldeeingang dem Sammelausgang Priorität 2 zugeordnet wird, wird die Funktion aktiviert. Störmeldeeingänge welche der Priorität 2 zugeordnert werden, aktivieren den Sammelausgang Priorität 1 nicht mehr.
-
Seite 9: Funktionsbeschrieb
Funktionsbeschrieb Neuwertmeldung Jede auftretende Störung wird durch Blinken des zugeordneten Sichtmelders angezeigt. Bei Betätigung der Meldungsquittierung LQ geht der Sichtmelder, sofern die Störung noch besteht, von Blinklicht in Dauerlicht über. Ist die Stö- rung zwischendurch beseitigt, erlischt der Sichtmelder. Einstellung mit DIP- Switch 10, siehe Seite 7. -
Seite 10: Auslieferzustand
Auslieferzustand Der LSE-D16-24-BS wird mit folgender Parametrierung ausgeliefert: - Ebene 1: Alle Störmeldeeingänge = Schliesser NO - Ebene 2: Alle Betriebseingänge = Schliesser NO - Ebene 3: Alle virtuellen DIP-Switch = aus - Ebene 4: Sammelausgang Priorität 2 = nicht aktiv - Ebene 5: LED-Farbe für alle Störmeldeeingänge...
