Anschlüsse
Anschluss Hochspannungsgeräte: Nordamerika Modell in.yj
Kabel, für Hochspannungsgeräte sind mit 0�25" Kabelsteckern anzuschließen�
Diese Anschlüsse für Hochspannungsgeräte sind mit nicht isolierten Kabelsteckern/Kabelschuhen (weiblich)
vorzunehmen; eingeschlossen des Erde-Anschlusses� Je nachdem, wo die Anschlüsse auf dem in�yj-pack
vorgenommen werden, können 120V bzw� 240V Aggregate verbunden werden�
Schauen sie auf die folgende Tabelle, um die richtigen Anschlüsse vorzunehmen� Achten Sie auf den korrekten
Anschluss der Steckverbindungen um den Stromfluß zu gewährleisten�
Stellen Sie eine Verbindung der einzelnen Geräte zur Erdung (linke Seite des Pack) her�
Direct output
Spannung 120 V 240 V
Grün/Erde P27
Schwarz/Phase P25
Weiss/Null-Leiter P18
Licht (12 V DC , 500mA)
Schalter

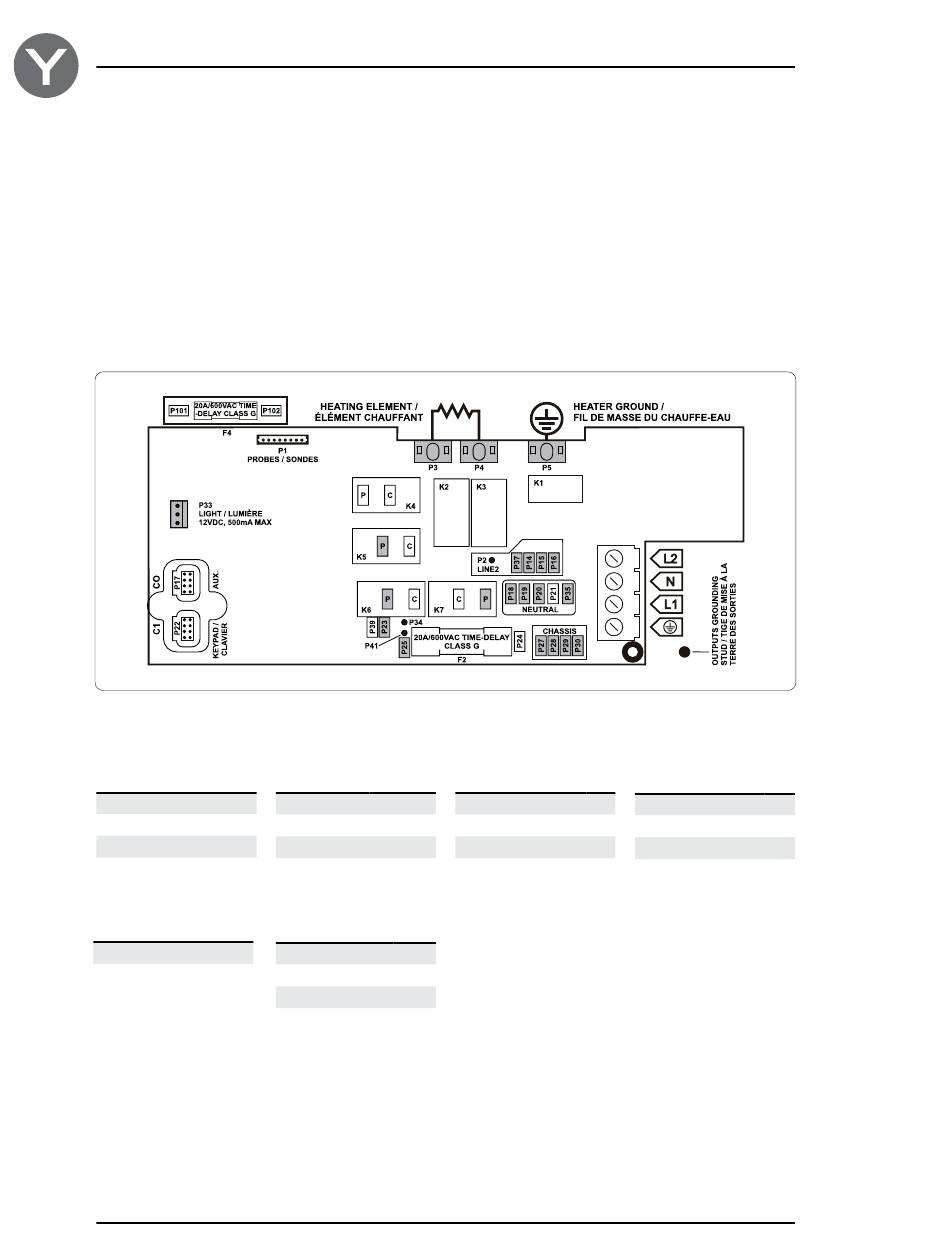

Dieses Diagramm zeigt einen typischen Anschluss. OEMs können davon abweichen.
10
Pumpe 1
Spannung 120 V 240 V
P27
Grün/Erde P28
P25
Schwarz / Stufe 1 K6-P K6-P
P14
Rot / Stufe 2 K7-P K7-P
Weiss/Null-Leiter P19
Heat.wav-yj
P33
Grün/Erde
Schwarz/Phase
Weiss/Null-Leiter
Pumpe 2
(nur in.yj3)
Spannung 120 V 240 V
P28 Grün/Erde P29
Schwarz / Stufe 1 K5-P K5-P
Weiss/Null-Leiter P20
P15
P5
P3
P4
Ozon
(zusammen mit Pumpe 1 Stufe 1)
Spannung 120 V 240 V
P29
Grün/Erde P30 P30
Schwarz/Phase P23 P23
P16 Weiss/Null-Leiter P35 P37
