Orbis MU 41
B
ESCHREIBUNG
Die Grundausstattung der Delegierteneinbausprechstelle Orbis MU 41
besteht aus einer Mikrofontaste in der Einbauplatte, mit der der
Teilnehmer seine Sprechstelle und Mikrofon ein- oder ausschalten
kann. Die Sprechbereitschaft des Mikrofons wird durch die rote LED-
Anzeige am Mikrofon selbst und die grün hinterleuchtete Mikro-
fontaste signalisiert.
Je nach Konfiguration der Steuerzentrale Orbis CU ist eine der fol-
genden Betriebsarten möglich:
Normal: jeder Teilnehmer kann seine Sprechstelle selbst ein- und
ausschalten.
FiFo: das erste Mikrofon wird abgeschaltet, wenn die Anzahl der
maximal einschaltbaren Mikrofone überschritten wird.
Sprachaktivierung: sobald in das Mikrofon gesprochen wird,
schaltet es sich ein.
Bei der Ausstattung der Sprechstelle wurde die UN-Konvention über
die Rechte von Menschen mit Behinderungen berücksichtigt. So ver-
fügt die Sprechstelle über deutlich erfühlbare Tasten aus Silikon mit
taktiler Rückmeldung und Blindenschrift. Am Miniklinkenausgang
kann ein Kopfhörer oder eine Induktionsschleife für Hörgeräteträ-
ger angeschlossen werden. Die Lautstärke wird über einen separa-
ten Regler eingestellt. Außerdem kann durch Drücken des
Lautstärkereglers zwischen zwei Kanälen (z.B. Original und 1 AUX-
IN z.B. Fremdsprachenkanal) gewählt werden.
Die Sprechstellen werden gemäß dem Einkabelprinzip an die Steuer-
zentrale Orbis CU angeschlossen, d.h. die erste Sprechstelle wird
an die Steuerzentrale angeschlossen, die zweite Sprechstelle an die
erste, die dritte Sprechstelle an die zweite usw. Zur Verkabelung
werden Standard Cat5-Kabel verwendet. Die Audioübertragung,
Spannungsversorgung und Steuerung erfolgt somit über ein Kabel.
Die Sprechstellen sind besonders sparsam und verbrauchen im
Betrieb und bei maximaler Lautstärke weniger als 1 Watt.
Anschluss an Steuerzentrale ohne Redundanz
Max. 50 Sprechstellen werden an eine Linie der Steuerzentrale Orbis
CU angeschlossen, d.h. ingesamt können 100 Sprechstellen mit
einer Steuerzentrale Orbis CU betrieben werden.
Anschluss an Steuerzentrale mit Redundanz
Max. 50 Sprechstellen werden in einem Ring an die Steuerzentrale
Orbis CU angeschlossen, d.h. die letzte Sprechstelle wird an die vor-
hergehende Sprechstelle und an die Steuerzentrale angeschlossen.
Die Redundanz bietet größtmögliche Betriebssicherheit. Sollte ein
Kabelfehler auf einer Seite der Sprechstelle auftreten, fällt die
Sprechstelle nicht aus, da sie noch über das Kabel auf der anderen
Seite versorgt wird. Das betreffende Kabel oder auch eine defekte
Sprechstelle, kann so im laufenden Betrieb ausgewechselt werden,
ohne dass alle anderen Sprechstellen ausfallen.
Ein optional erhältlicher, externer Lautsprecher kann am Phoenix-
anschluss angeschlossen werden.
Die abgerundeten Ecken erlauben es, die Einbausprechstelle bündig
in einen Tisch einzubauen.
2 von 4
beyerdynamic GmbH & Co. KG
Theresienstr. 8 | 74072 Heilbronn – Germany
Tel. +49 (0) 71 31 / 617 - 0 | Fax +49 (0) 71 31 / 617 - 204
info@beyerdynamic.de | www.beyerdynamic.com
Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com
Abbildungen nicht vertragsbindend. Änderungen vorbehalten. D1 / Orbis MU 41 (01.15)
T
D
ECHNISCHE
ATEN
Allgemein
Spannungsversorgung . . . . . . . . Busspannung (48 V DC)
Leistungsaufnahme . . . . . . . . . . max. 1 Watt
Temperaturbereich
(bei Luftfeuchtigkeit < 90%) . . . +10 °C bis +40 °C
Lagertemperatur
(bei Luftfeuchtigkeit < 90%) . . . -20 °C bis +55 °C
Anschlüsse
Systemanschluss . . . . . . . . . . . . 2x RJ45-Buchse
Max. Kabellänge
Line CU – MU . . . . . . . . . . . . . . 80 m mit AWG 24
Max. Kabellänge
Line MU – MU . . . . . . . . . . . . . . . 80 m mit AWG 24
Anforderung Line-Kabel . . . . . . . . CAT5e S/UTP, Querschnitt mind.
Anforderung Line-Steck-
verbinder . . . . . . . . . . . . . . . . . . . RJ45 nach EIA/TIA 568B,
Lautsprecherausgang . . . . . . . . . Phoenix
Mindestanschlussimpedanz . . . . 4 Ω
Kopfhörerausgang . . . . . . . . . . . Klinkenbuchse (3,5 mm Stereo)
Mindestanschlussimpedanz . . . . 16 Ω
Übertragungsbereich . . . . . . . . . 20 - 15.000 Hz
Mikrofon

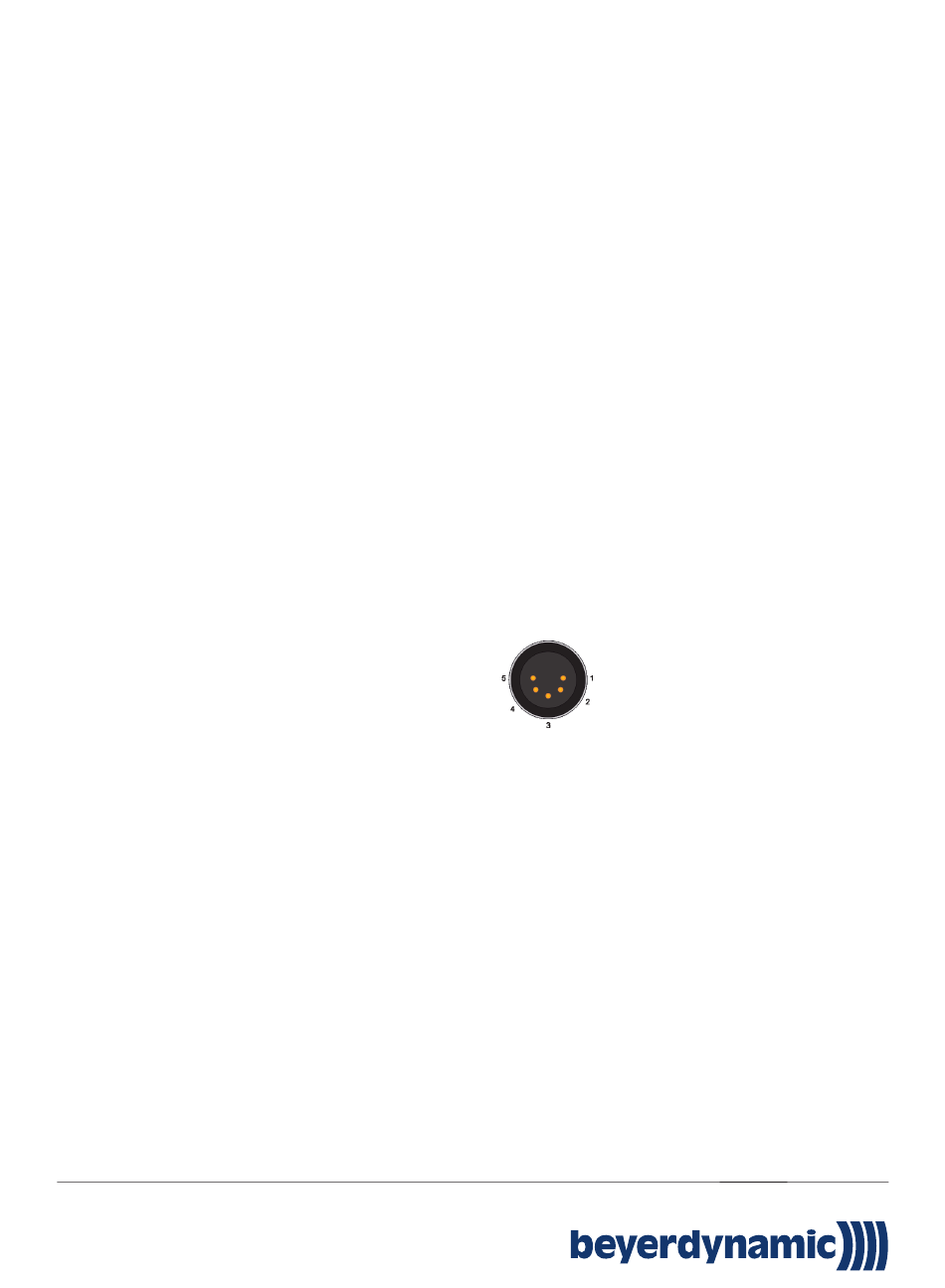

Anschluss. . . . . . . . . . . . . . . . . . 5-pol. XLR-Stecker
Tonaderspeisung . . . . . . . . . . . . 2,2 V (2,2 kΩ)
Mikrofon Classis GM 313 Q - GM 316 Q
Richtcharakteristik . . . . . . . . . . . Niere
Übertragungsbereich . . . . . . . . . 50 - 19.000 Hz
Geräuschspannungabstand . . . . 69 dB(A) / 6µV(A)
Max. Grenzschalldruckpegel . . . 107 dB (unverzerrt)
Mikrofon GM 115 Q
Richtcharakteristik . . . . . . . . . . . Niere
Übertragungsbereich . . . . . . . . . 40 - 13.000 Hz
Max. Grenzschalldruckpegel . . . 100 dB (unverzerrt)
(nicht für Ethernet)
AWG 26
geschirmt
®
-Steckverbindung,
Rastermaß 3,5 mm
Pin 1 = GND (Masse)
Pin 2 = Audio +
Pin 3 = Audio -
Pin 4 = LED -
Pin 5 = LED Power (+5 V)
