5) Kabel verlegen

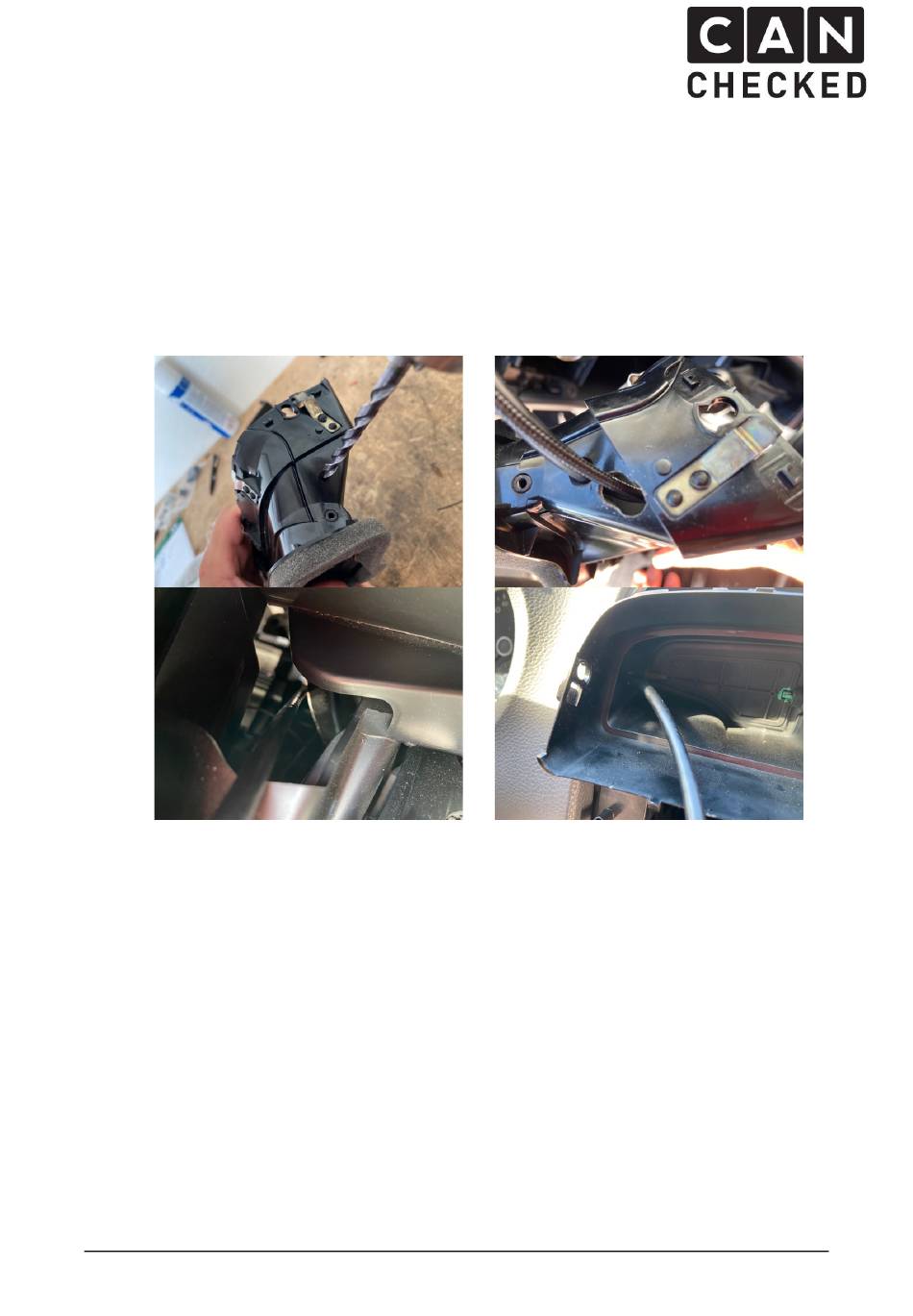

Die Lüftungsblende kann nun entfernt werden. Seitlich zum Lenkrad bohrt man
nun zwei 8.5mm Löcher. Diese sollten sich überlappen, damit das USB Kabel
durchgeführt werden kann. Alternativ geht auch ein 12mm Loch.
Man führt das OBD-Kabel und USB Kabel aus Richtung Fußraum nach oben. Am
besten führt man einen Hilfsdraht von oben aus dem Armaturenbrett nach
unten, befestigt beide Kabel mit Klebeband und zieht diese dann hindurch. Bitte
beide Kabel auch durch die vorher gebohrten Löcher hindurchführen.
Als nächstes schiebt man die Pins in die Stecker des Displays. Hier ist auf die
korrekte Position zu achten und dass der Pin leicht einrastet. Anschließend die
Stecker am Display anstecken. Beim USB Kabel ist erhöhte Vorsicht geboten.
Die USB-Buchse ist sehr klein und das Kabel muss sehr vorsichtig hineingesteckt
werden. Beschädigungen der USB Buchse sind unbedingt zu vermeiden und
werden nicht von der Garantie abgedeckt.
