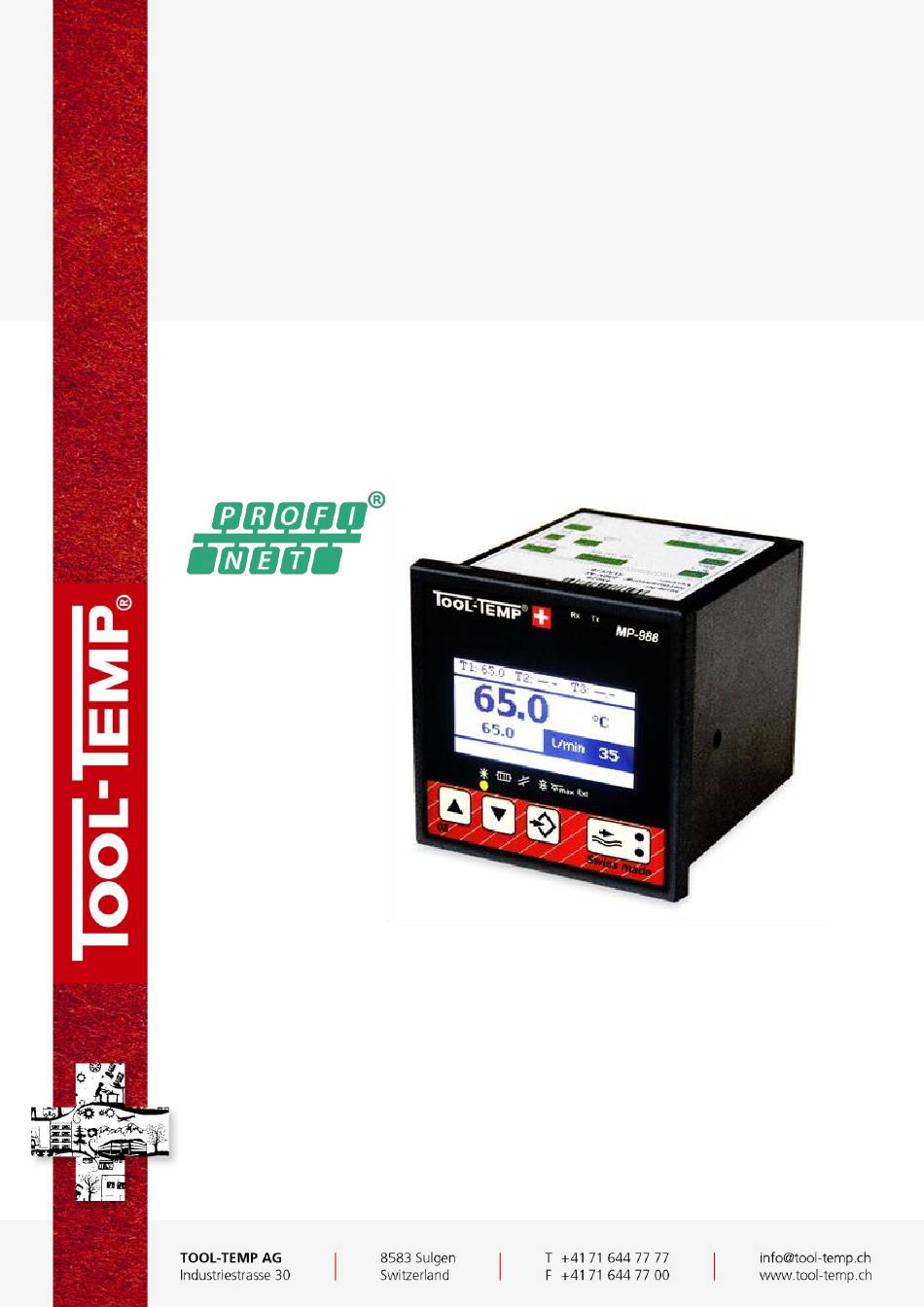

- Seite 1 Anleitung - Ergänzung zur Betriebsanleitung Mikroprozessgesteuerter Temperaturregler MP-988 Profibus → PROFINET-IO Reglerversion 516 / E / C Profinet 09/2020 Version: 02...
-
Seite 2: Inhaltsverzeichnis
Die in der vorliegenden Dokumentation enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für TOOL-TEMP AG dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten. -
Seite 3: Übersicht Mp-988 Profibus
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 3/24 1. Übersicht MP-988 Profibus Istwertanzeige Sollwertanzeige Durchflusskontrolle Anzeige des aktuellen Durchflusses in Liter/min, englische oder amerikanische Gallonen/min Pfeiltaste aufwärts Sollwert erhöhen Pfeiltaste abwärts Sollwert reduzieren Programmtaste Durchflusskontrolle Durchflussüberwachung eingeschaltet LED grün Durchflussalarm LED rot LED Kühlen... - Seite 4 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 4/24 Technische Angaben Durchflussmessung – Gebersignal 88+89 (werkseitig belegt) (werkseitig belegt) Temperaturfühleranschluss Temperaturfühler 1 – beachte + / - 21+22 (werkseitig belegt) Temperaturfühler 2 – beachte + / - 23+24 Temperaturfühler 3 – beachte + / -...
-
Seite 5: Anschluss - Verdrahtungsrichtlinien
Es besteht die Gefahr durch elektrischen Stromschlag! HINWEIS Kabelbeschädigung Beschädigte Kabel sollten grundsätzlich ausgetauscht werden. MP-988 Profibus (Profinet) beinhaltet nur die Profibus (Profinet) -Schnittstelle. Regler-Programmierung kann nur bei ausgestecktem Schnittstellenkabel vorgenommen werden! Spezialgeräte mit Sollwertvorgabe durch analogen Sollwertgeber Kann die Temperatur auch über einen Sollwertgeber vorgegeben werden, hat dieser 1. -
Seite 6: Profinet Anbindung
Namen «tt-mp988-profinet». Konfiguration Der MP-988 Profinet ist ein IO-Device mit zwei Modulen: der Adapter (fix in Slot 1) und der MP-988 (fix in Slot 2). Letzteres hat ein Submodul, welches die Prozessdaten beinhaltet. Das ganze IO-Device wird mittels einer GSDML-Datei konfiguriert, welche auf der TOOL-TEMP Webseite zur Verfügung... -
Seite 7: Schnittstellen - Pinbelegung (Profibus)
Diese Schnittstelle basiert auf dem Profibus-Standard. Hierbei basiert die Anbindung auf dem Standard DP-V0. Ein Master braucht eine sogenannte Geräte-Stamm-Datei (.gsd), diese beschreibt das an den Feldbus angehängte anzusteuernde Gerät. Der Download dieser Datei steht auf der TOOL-TEMP Webseite zur Verfügung. Datenbeschreibung Inputs (Master →... - Seite 8 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 8/24 GSD-Datei für TOOL-TEMP MP-988 Profibus Regler – ab Version 700 E / B (ab Juni 2009) ------------------------------------- Anbindung als DP-Slave last Revision: 19.06.09 #Profibus_DP GSD_Revision 19.05.2005 Vendor_Name = "Tool Temp AG" Model_Name = "TT MP988"...
-
Seite 9: Übersicht Reglerprogramme
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 9/24 2. Übersicht Reglerprogramme Bei den „US-Programmen“ sind die entsprechenden Parameter auf US-Gallonen pro Minute und Grad Fahrenheit eingestellt. Temperiergeräte ohne Durchflusskontrolle Programm Aktuelle Modelle Alte Modelle T 41 US T 41 TT-180, TT-181... - Seite 10 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 10/24 T 88 US T 88 TT-388 / 48 kW, TT-608 Z TT-380 / 48 kW mit Durchflussmessung T 89 US T 89 TT-508 X, TT-510 X TT-500 mit Durchflussmessung T 90 US T 90...
-
Seite 11: Reglerprogramme Einstellen
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 11/24 3. Reglerprogramme einstellen Beim Aufstarten des Reglers wird das eingestellte Programm (T80) angezeigt. Da die Parametereinstellungen für einen optimierten Regelbetrieb abgestimmt sein müssen, hat jedes Gerätemodell ein entsprechendes Reglerprogramm. Gerät einschalten, auf dem Display folgen…... - Seite 12 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 12/24 Für alle Geräte mit Spezialprogrammierung T100: Wird ein Parameter verändert so erscheint beim Aufstarten T100. Ist für dieses Gerät noch kein Reglerprogramm zugewiesen sind die Parameter mittels Etikette am Regler und in der Betriebsanleitung des Geräts notiert.
-
Seite 13: Parameter - Übersicht
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 13/24 6. Parameter – Übersicht 6.1. Allgemein Funktion Werkseinstellung Beschreibung P100 Sprache 0: Englisch Hier wird die gewünschte Sprache 1: Deutsch eingestellt. 2: Französisch 3: Italienisch 4: Spanisch P101 Temperatureinheit 1: °C Temperatur-Einheit zur Anzeige der 2: °F... -
Seite 14: Eingänge
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 14/24 6.2. Eingänge Funktion Werkseinstellung Beschreibung P200 Temperaturfühler Einstellung je nach Auswahl des Temperaturfühlers, Gerät gilt für alle 3 Temperatureingänge FeKo Typ J NiCr Typ K Pt 100 2-Draht Temperaturabgleich Bei sehr langen Sensorleitungen P201 0.7°C / 33.3°F... -
Seite 15: Regler
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 15/24 6.3. Regler Funktion Werkseinstellung Beschreibung P301 Sensor-Nr. Einstellung je nach Gibt an, welcher Fühlereingang für Istwert von Fühler Gerät die Regelung verwendet wird. (1...3) P302 Verhältnis zwischen Anpassung der Kühlleistung Kühl- und Heiz- 2-Punkt Kühlung (Standard) -
Seite 16: Durchfluss
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 16/24 6.4. Durchfluss Funktion Werkseinstellung Beschreibung P400 Durchflussmessung 0: Aus Falls die automatische Durchfluss- Funktion 1: Automatisch messung aktiviert ist, wird nach einer 2: Manuell Anlaufzeit von 15s (nach Start des Gerätes) der - gemessene Durchfluss als Referenz gespeichert und die Überwachung aktiviert. -
Seite 17: Ausgänge
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 17/24 6.5. Ausgänge Funktion Werkseinstellung Beschreibung P510 Ausgang Funktion 0: P511,P512 Spannungs-Analogausgang 1: 10V=100% P511…P512 -> 0…10V 0 : Istwert 0…100% -> 0...10V 2: 5V=0% 1 : Stellgrösse 2 : Stellgrösse -100…0...100% -> 0..5...10V... -
Seite 18: Grenzwerte
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 18/24 6.6. Grenzwerte Funktion Werkseinstellung Beschreibung Einstellung je nach Bei Überschreiten der P600 Maximaltemperatur Gerät Maximaltemperatur sind Heizung und Kühlung inaktiv und die Maximalwert- (0.0...400.0°C) LED am Regler leuchtet (32.0...752.0°F) P602 Sicherheitsthermostat 0°C / 0°F 0 = T2 inaktiv (0...50.0°C) -
Seite 19: Rampenregelung
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 19/24 Beispiel 1: T1 misst die Temperatur des Produkts in einem Doppelmantelgefäss, T2 misst die Temperatur im Gerät, P602 wird auf 3°C eingestellt: -> T2 grösser 3°C über Solltemperatur unterbricht den Heizbefehl. -> T2 kleiner 3°C unter Solltemperatur unterbricht den Kühlbefehl Beispiel 2: T1 misst die Temperatur im Gerät, T2 misst die Temperatur ausserhalb des Geräts an... - Seite 20 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 20/24 Parameter: Auswahl Rampenregler-Modi Modi „Cycle“ oder „Timehold“ mit den Pfeiltasten anwählen: Cycle: Zyklischen Durchlaufen der Kurve; repetitiv (Cycle: On) Wird die Kurve nur einmal Durchlaufen (Cycle: Off) wird folglich auf die Nachlauftemperatur P631 geregelt...
- Seite 21 Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 21/24 Die nachstehenden Parameter gelten ausschliesslich für den Rampenregler. Funktion Werkseinstellung Beschreibung P722 Verhältnis Heiz-/ Einstellung je nach PID Heiz-Regelung, Kühlleistung Gerät 2 Punkte Kühlung 1…50 PID Heiz-/Kühlregelung (0...50) P723 P-Band Heizen, Einstellung je nach...
-
Seite 22: Kommunikation
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 22/24 6.8. Kommunikation Funktion Werkseinstellung Beschreibung Muss bei PROFINET-IO immer auf 2 P802 ComAdress eingestellt sein! Adresse des Gerätes HINWEIS Adresse des Geräts (P-802) muss auf 2 eingestellt sein! Für den Betrieb ohne Schnittstelle muss dieser Parameter auf 1 gestellt werden. -
Seite 23: Lösungsschema Profinet - Kommunikationsverbindungen
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 23/24 7. Lösungsschema Profinet - Kommunikationsverbindungen Es müssen zwingend Profinet-Kabel eingesetzt werden. 7.1. Elektroschema Profibus -> PROFINET-IO (Ergänzung im Elektrokasten) ELS-Code Bezeichnung Art.-Nr. Digitaler Temperaturregler MP-988 Profibus Netzteil AC/DC, 230VAC/24VDC Profinet / Profibus – Adapterstecker NL 51N-DPL Geschirmte Kupplung RJ45 Geschirmtes Netzwerk-Patchkabel 0.5m... -
Seite 24: Betrieb Ohne Schnittstelle
Anleitung MP-988 PROFINET-IO - Ergänzung zur Betriebsanleitung 24/24 7.2. Betrieb ohne Schnittstelle Für den Betrieb ohne Schnittstelle muss der Parameter 802 (ComAdress) auf 1 gestellt werden. Damit der Parameter P-802 wirksam wird, muss das Gerät nach einer Änderung ausgeschaltet und...
