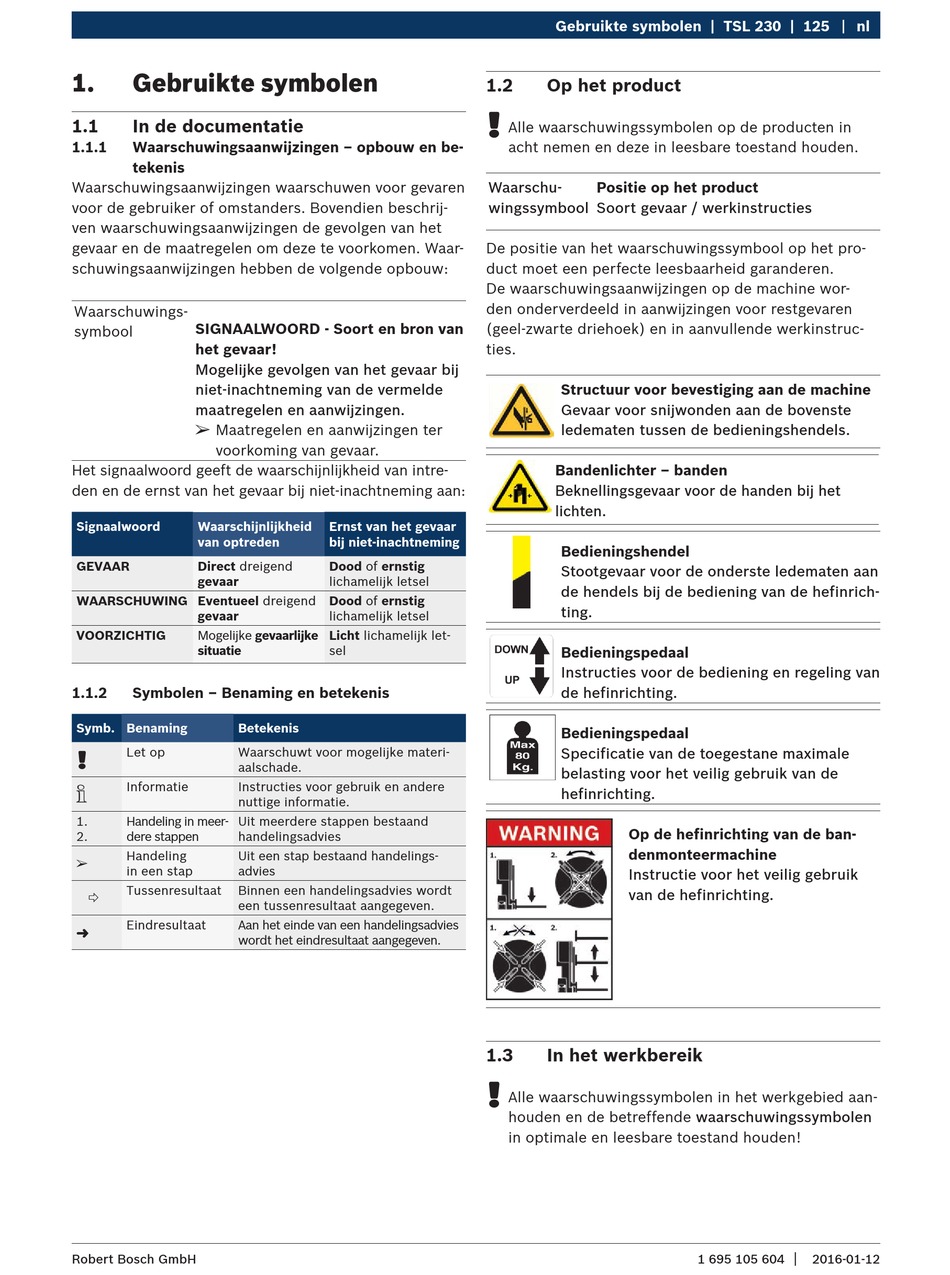

1.

Gebruikte symbolen

1.1 In de documentatie
1.1.1 Waarschuwingsaanwijzingen – opbouw en be-
tekenis
Waarschuwingsaanwijzingen waarschuwen voor gevaren
voor de gebruiker of omstanders. Bovendien beschrij-
ven waarschuwingsaanwijzingen de gevolgen van het
gevaar en de maatregelen om deze te voorkomen. Waar-
schuwingsaanwijzingen hebben de volgende opbouw:
Waarschuwings-
SIGNAALWOORD - Soort en bron van
symbool
het gevaar!
Mogelijke gevolgen van het gevaar bij
niet-inachtneming van de vermelde
maatregelen en aanwijzingen.
¶
Maatregelen en aanwijzingen ter
voorkoming van gevaar.
Het signaalwoord geeft de waarschijnlijkheid van intre-
den en de ernst van het gevaar bij niet-inachtneming aan:
Signaalwoord Waarschijnlijkheid
van optreden
GEVAAR Direct dreigend
gevaar
WAARSCHUWING Eventueel dreigend
gevaar
VOORZICHTIG Mogelijke gevaarlijke
situatie
1.1.2 Symbolen – Benaming en betekenis
Symb. Benaming Betekenis
Let op Waarschuwt voor mogelijke materi-
!
aalschade.
Informatie Instructies voor gebruik en andere
i
nuttige informatie.
1. Handeling in meer- Uit meerdere stappen bestaand
2. dere stappen handelingsadvies
Handeling Uit een stap bestaand handelings-
e
in een stap advies
Tussenresultaat Binnen een handelingsadvies wordt

een tussenresultaat aangegeven.
Eindresultaat Aan het einde van een handelingsadvies
"
wordt het eindresultaat aangegeven.
Robert Bosch GmbH
1.2
!
Alle waarschuwingssymbolen op de producten in
acht nemen en deze in leesbare toestand houden.
Waarschu-
wingssymbool
De positie van het waarschuwingssymbool op het pro-
duct moet een perfecte leesbaarheid garanderen.
De waarschuwingsaanwijzingen op de machine wor-
den onderverdeeld in aanwijzingen voor restgevaren
(geel-zwarte driehoek) en in aanvullende werkinstruc-
ties.
Ernst van het gevaar
bij niet-inachtneming
Dood of ernstig
lichamelijk letsel
Dood of ernstig
lichamelijk letsel
Licht lichamelijk let-
sel
1.3
!
Alle waarschuwingssymbolen in het werkgebied aan-
houden en de betreffende waarschuwingssymbolen
in optimale en leesbare toestand houden!
Gebruikte symbolen | TSL 230 | 125

Op het product

Positie op het product
Soort gevaar / werkinstructies
Structuur voor bevestiging aan de machine
Gevaar voor snijwonden aan de bovenste
ledematen tussen de bedieningshendels.
Bandenlichter – banden
Beknellingsgevaar voor de handen bij het
lichten.
Bedieningshendel
Stootgevaar voor de onderste ledematen aan
de hendels bij de bediening van de hefinrich-
ting.
Bedieningspedaal
Instructies voor de bediening en regeling van
de hefinrichting.
Bedieningspedaal
Specificatie van de toegestane maximale
belasting voor het veilig gebruik van de
hefinrichting.
Op de hefinrichting van de ban-
denmonteermachine
Instructie voor het veilig gebruik
van de hefinrichting.

In het werkbereik

1 695 105 604
