Format 4884517 Aufbau- Und Bedienungsanleitung Seite 3

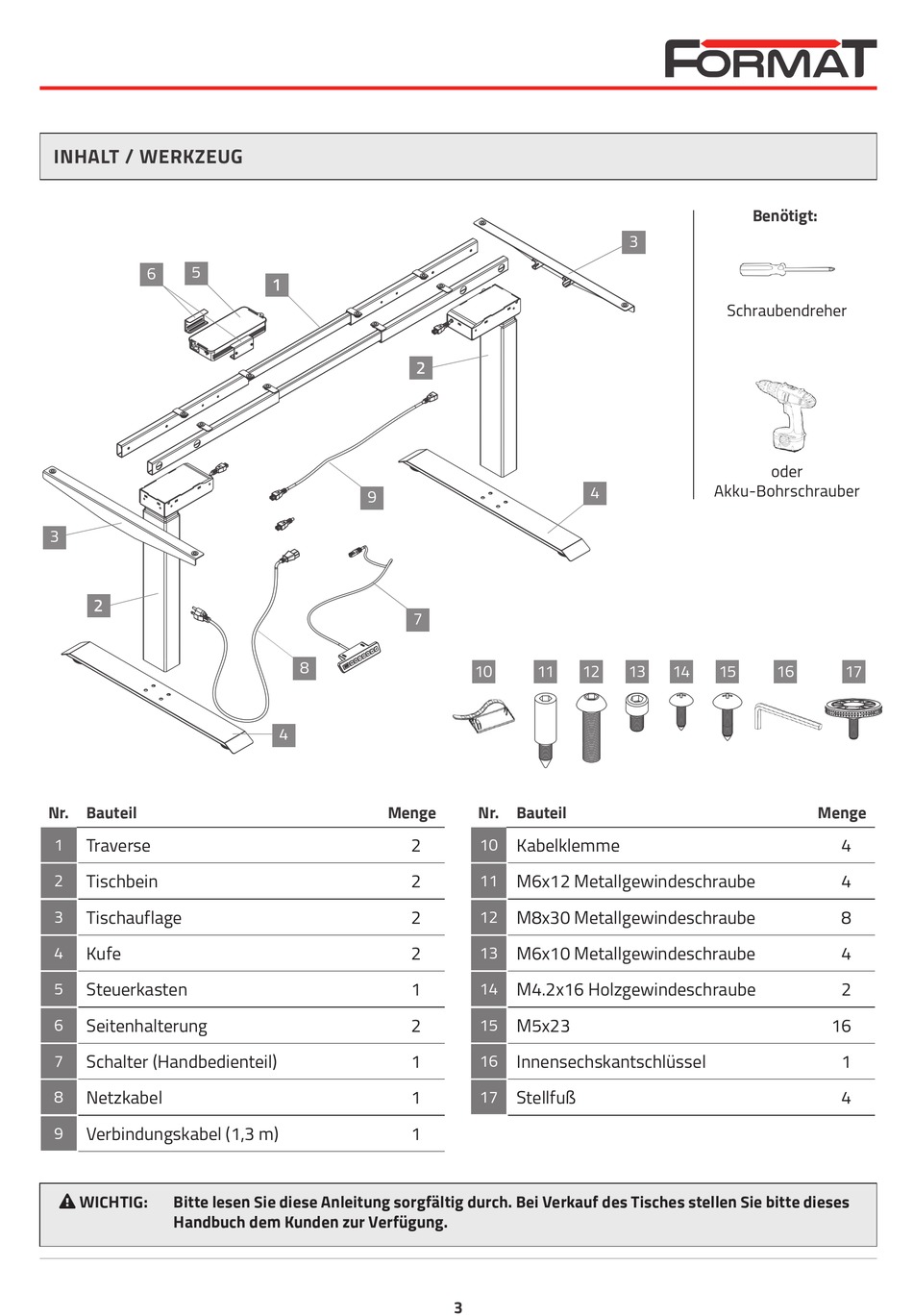

INHALT / WERKZEUG
5
6
3
Bauteil
Nr.
1 Traverse
2 Tischbein
Tischauflage
3
Kufe
4
5 Steuerkasten
Seitenhalterung
6
Schalter (Handbedienteil)
7
Netzkabel
8
9 Verbindungskabel (1,3 m)
 WICHTIG: Bitte lesen Sie diese Anleitung sorgfältig durch. Bei Verkauf des Tisches stellen Sie bitte dieses
Handbuch dem Kunden zur Verfügung.
9
7
8
4
Menge
2
2
2
2
1
2
1
1
1
4
10 11 12
Bauteil
Nr.
Kabelklemme
10
11 M6x12 Metallgewindeschraube
M8x30 Metallgewindeschraube
12
M6x10 Metallgewindeschraube
13
14 M4.2x16 Holzgewindeschraube
M5x23
15
Innensechskantschlüssel
16
Stellfuß
17
3
Benötigt:
3
Schraubendreher
oder
Akku-Bohrschrauber
13 14 15 16 17
Menge
4
4
8
4
2
16
1
4
