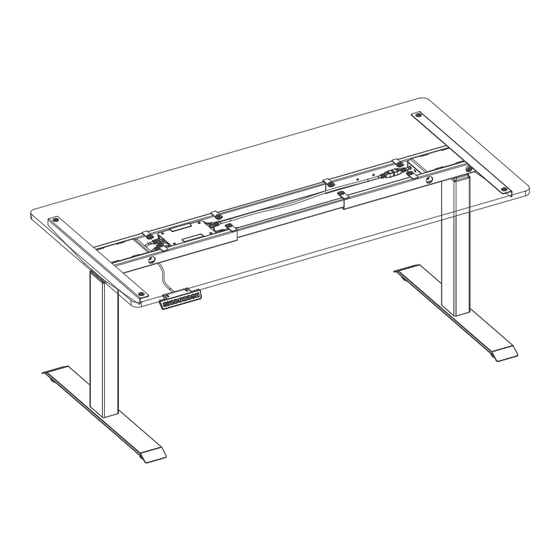

Elektrisch höhenverstellbare
Tischgestelle
AUFBAU- UND BEDIENUNGSANLEITUNG

Werbung

loading

Inhaltszusammenfassung für Format 4884517

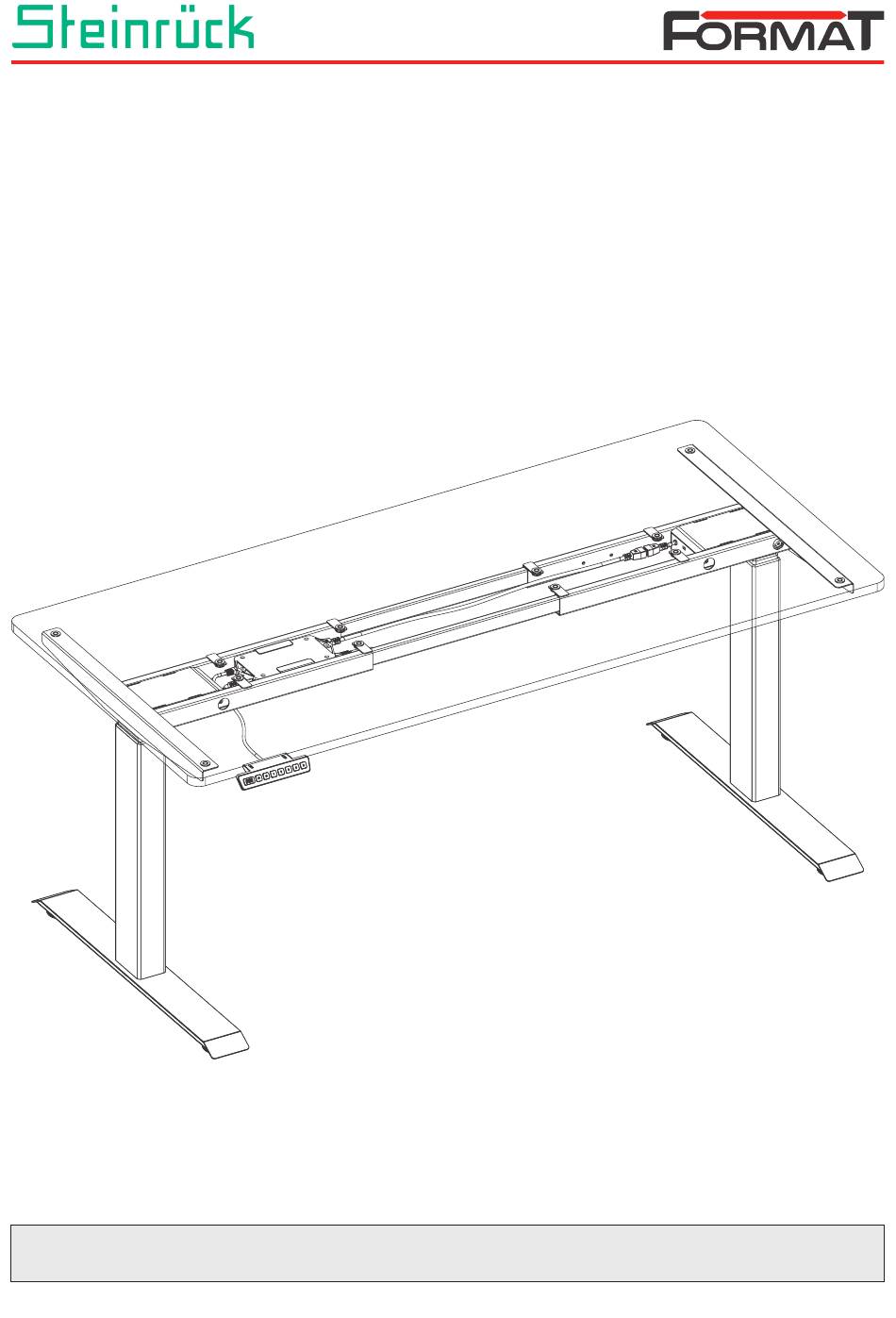

  • Seite 1 Elektrisch höhenverstellbare Tischgestelle AUFBAU- UND BEDIENUNGSANLEITUNG...
  • Seite 2: Garantie

    5 Jahre GARANTIE TECHNISCHE DATEN 1. Elektrische Komponenten: 2. Tischgestell Eingangsspannung: 100-240V, 50/60 Hz Auffahrschutz Ausgangsspannung: 29V DC 1.8A Eingebauter Überlastungsschutz Nutzgrad: 10% max 2min ein 18 min aus Dynamische Belastung: 120 KG max. (2M3S, 3-stufig) Automatische Ausschaltung, 100 KG max. (2M2S, 2-stufig) energiesparend Statische Belastung: 140 KG max.
  • Seite 3 INHALT / WERKZEUG Benötigt: Schraubendreher oder Akku-Bohrschrauber Bauteil Menge Bauteil Menge Kabelklemme Traverse Tischbein M6x12 Metallgewindeschraube Tischauflage M8x30 Metallgewindeschraube Kufe M6x10 Metallgewindeschraube Steuerkasten M4.2x16 Holzgewindeschraube Seitenhalterung M5x23 Schalter (Handbedienteil) Innensechskantschlüssel Netzkabel Stellfuß Verbindungskabel (1,3 m)  WICHTIG: Bitte lesen Sie diese Anleitung sorgfältig durch. Bei Verkauf des Tisches stellen Sie bitte dieses Handbuch dem Kunden zur Verfügung.
  • Seite 4: Montage

    MONTAGE Kontrollieren Sie alle Bestandteile auf Vollständigkeit gemäß der Inhaltsliste auf Seite 3. Setzen Sie die Tischbeine in die Traverse . Richten Sie die Bohrungen am Tischbein mit den Bohrungen an der Traverse aus. Mit dem mitgelieferten Inbusschlüssel vier M6x10 Metallgewinde- schrauben durch die Bohrungen der Traverse in das Tischbein einführen und jede Schraube...
  • Seite 5 Schieben Sie die Tischauflagen in die Traverse Fixieren Sie die Tischauflagen mit den Schrauben am Rahmen.
  • Seite 6 Nehmen Sie die Stellfüße schrauben Sie sie an die Tischfüße Für jede Beinanordnung einen Fuß mit vier M8x30 Metallschrauben befestigen und kreuzförmig festziehen...
  • Seite 7  Achten Sie beim Anpassen an die Tischplatte darauf, dass beide Außenteile des Tischgestelles gleichen Abstand zur Markierung in der Mitte haben. Verwenden Sie dazu die Justierhilfen an der Mittelschiene. Die Tischplatte kann vorgebohrt sein. Überprüfen Sie deshalb beide Seiten der Tischplatte, bevor Sie das Tischgestell auf die Unterseite montieren.
  • Seite 8  Überprüfen Sie die Holzschrauben. Sie dürfen nicht zu lang sein und nicht die Oberfläche durchbohren. Überprüfen Sie, ob das Tischgestell und die Tischplatte richtig ausgerichtet sind. Befestigen Sie das Tischgestell mit 16 M5x20 Holzschrauben an der Unterseite der Tischplatte. ...
  • Seite 9  Ziehen Sie die Schrauben in diesem Schritt nicht zu fest an. Überdrehen verursacht Schäden an den Komponenten. Bringen Sie den Schalter so an, dass dessen Vorderseite bündig mit mit der vorderen Tischplatte ist. Der Schalter kann überall entlang der Tischplatte befestigt werden. Wir empfehlen, den Schalter am Ende zu setzen, damit dieser Sie beim Sitzen nicht behindert.
  • Seite 10 HANDSET BEDIENUNGSANLEITUNG Up-/Down- Display Memory Tasten S-Taste Tasten Die gesamte Oberfläche des Handsets ist ein Bedienfeld. Wird das Bedienfeld für mehr als 30 Sekunden nicht berührt, schaltet sich das Bedienfeld ab und die 1/2/3/4 Tasten reagieren nicht mehr. Um das Bedienfeld zu reaktivieren, muss zunächst eine der beiden Up / Down Tasten gedrückt werden, bis das Bedienfeld aufleuchtet.
  • Seite 11: Problembehandlung

    ANLEITUNG ZUR VERÄNDERUNG DER VOREINSTELLUNGEN MIT HILFE DES HANDSETS Durch das Drücken der “S” Taste für 5 Sekunden gelangen Sie in den Bereich Voreinstellungen. Mit der UP und DOWN Taste wählen Sie die verschiedenen Unterpunkte. Nachdem eine Einstellung geändert wurde, muss diese durch das Drü- cken der „S“...
  • Seite 12 1100-1800 Ihr Fachhandelspartner E/D/E Einkaufsbüro Deutscher Einzelhändler GmbH EDE Platz 1 WEEE-Reg.-NR. DE 40635104 D-42389 Wuppertal Stand: 05/2020, technische Änderungen vorbehalten...
