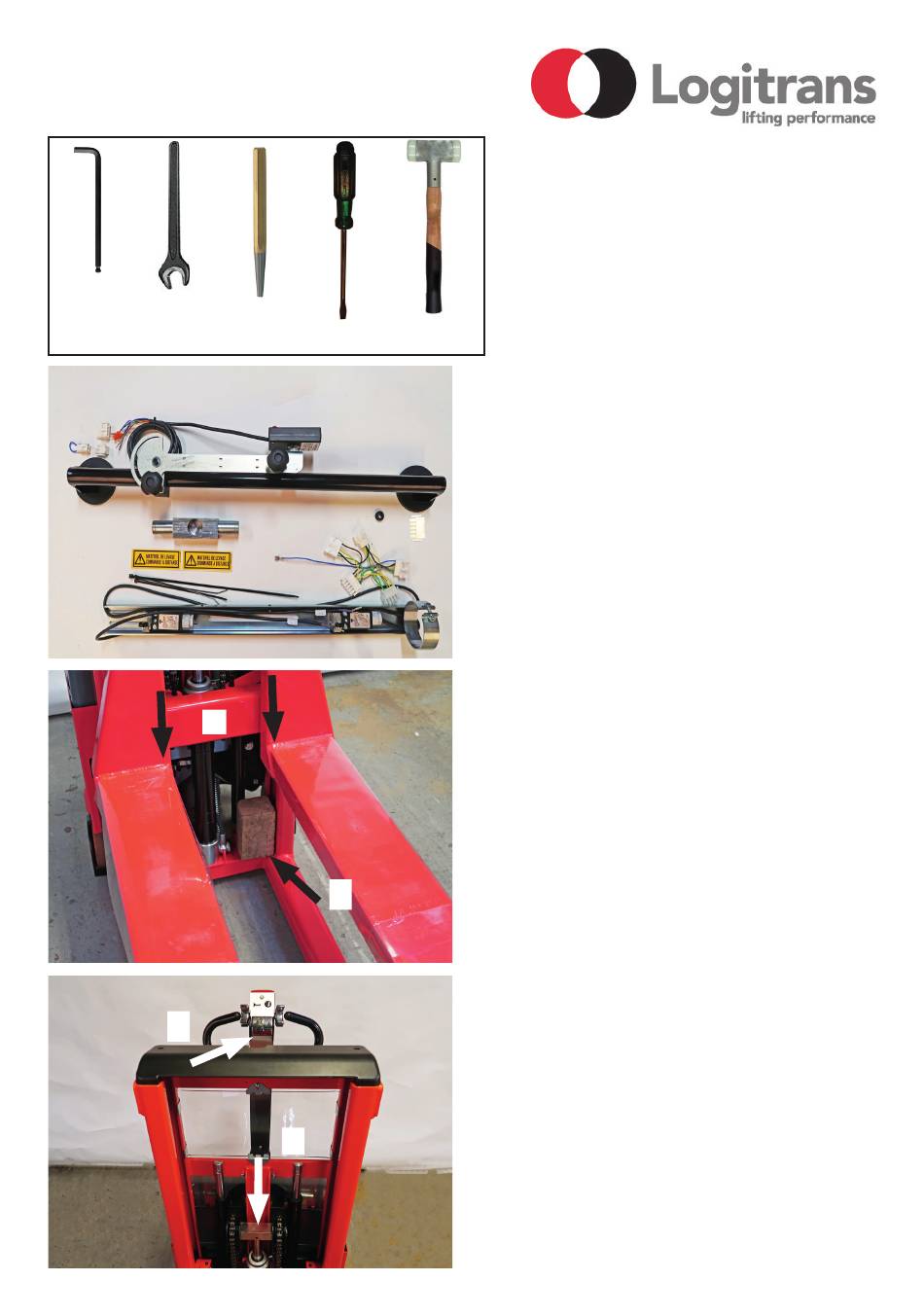

Positionskontrolle LC4 130290SP
1. Setzen Sie einen Holzklotz (H = ca. 200
mm) auf das Chassis/das Querstück (1)
und senken Sie den Gabelträger (2), bis er
auf dem Klotz liegt.
2. Drücken Sie den Schalter "Senken"(1),
während Sie den Zylinder (2)
herunterdrücken, bis die Ketten frei sind.
Version no:
Change date:
01
