V-1 MPCC für den Einsatz an Standard 1¼" Okularen
und Morpheus 76° Weitwinkel-Okularen
Bei vielen 1¼"-Okularen sitzt die Feldblende genau an der Verbindung von Steck-
hülse und Okularkörper. Das gilt auch für viele Okulare mit größerem Gehäuse wie
den
Pentax
XL. Bei unseren
Morpheus-Okularen
befindet sich die Feldblende entsprechend am Übergang von der 1¼"-Steckhülse
zur 2"-Steckhülse – dadurch sind alle Morpheus-Okulare
Homofokal.
Der V-1 MPCC muss also auf eine Länge von 55 mm
eingestellt werden. Dazu muss der Varilock auf 20 mm
eingestellt werden (kleinste Baulänge) und die Okular-
klemme auf maximale Baulänge von 35 mm.
Der 2" Stopper-Kragen des MPCC kann entfernt werden,
um die Kombination falls nötig tiefer in den Okularauszug
eines Newton-Teleskops zu stecken. Da er dann außer
den Klemmschrauben der Okularklemme keine Sicherung
gegen Durchrutschen hat, können Sie den optionalen
Hyperion / Morpheus 2" Finetuning Stellring (#2958027)
verwenden, damit das Okular wie gewohnt einen An-
schlag hat.
55 mm
Für Okulare, bei denen die Feldblende am Übergang zwischen Steckhülse und Okularkörper liegt, muss der Abstand
auf 55 mm eingestellt werden.

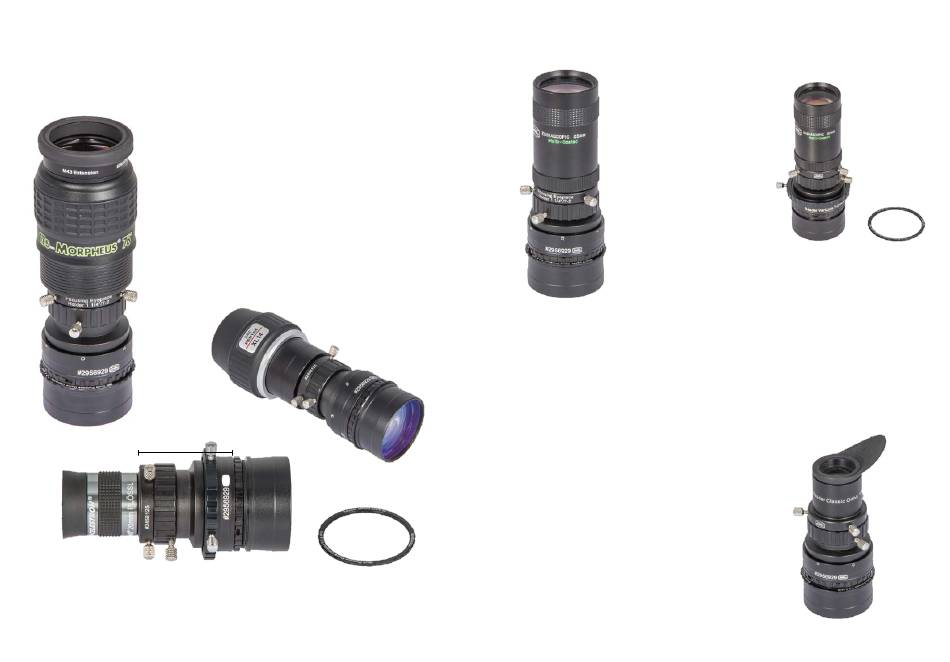

Die beiden oberen Bilder zeigen den MPCC mit dem montierten Stopring. Falls nötig, kann er entfernt werden. Wenn
Sie einen mechanischen Anschlag am 2"-Gehäuse wünschen, können Sie den Hyperion/Morpheus 2" Finetuning /
Stoppring #2958027 verwenden, wie im unteren Bild dargestellt.
8
mit 1,25" und 2" Steckmöglichkeit
V-1 MPCC für den Einsatz an Okularen
mit besonders großer Feldblende wie dem
Eudiaskopischen 35mm-Okular
Beim Gebrauch von Okularen
mit Feldblende innerhalb des
Okularkörpers muss das Okular
näher an den MPCC als üblich.
Bei dem
35 mm Eudiaskopischen
Okular
liegt die Feldblende 7 mm
innerhalb des Okularkörpers;
der Abstand zum Anschlag des
Okulars muss also auf 48 mm ±
1 mm eingestellt werden. Stellen
Sie sowohl VariLock als auch
Okularklemme auf die kürzest-
mögliche Baulänge ein, dann
erreichen Sie einen Abstand
von 49 mm, was innerhalb der
Toleranz liegt.
Je nach Teleskop müssen Sie
evtl. den Stopring des MPCC
entfernen, um in den Fokus zu kommen. Damit das Okular weiterhin einen An-
schlag hat, können Sie den optionalen Hyperion / Morpheus 2" Finetuning Stopring
(#2958027) verwenden.
V-1 MPCC für den Einsatz an Baader Classic Ortho,
Baader Hyperion-, TeleVue Plössl und anderen Okularen
mit Feldblende in der Steckhülse
Bei Okularen, die auch für den Einsatz an Spektiven ausgelegt sind, ist die Feldblende
nach vorne verlegt und liegt innerhalb der Steckhülse.
Diese Okulare benötigen also einen etwas größeren Ab-
stand zum MPCC. Die korrekte Baulänge für alle
Classic Ortho und Plössl Okulare
beträgt 57 mm.
Die korrekte Baulänge für die
Baader Hyperion-Okulare
hängt von der Brennweite ab:
Hyperion 5 mm, 8 mm, 13 mm, 17 mm:
MPCC-Baulänge 55 mm, wie bei Morpheus-Okularen
(Die Feldblende ist am Übergang 2"/1,25")
Hyperion 10 mm: MPCC Baulänge 51,6 mm
Hyperion 21 mm: MPCC Baulänge 54 mm
Hyperion 24 mm: MPCC Baulänge 56,5 mm
Bei den
TeleVue Plössl
ist ein Abstand von 62 mm
notwendig. Dazu muss die Okularklemme ganz
ausgefahren werden und die VariLock auf 27 mm
eingestellt werden.
Das 35 mm Eudiaskopisch Okular mit
MPCC und Stoppring (links), oder ohne
Stoppring und stattdessen mit optiona-
lem Hyperion/Morpheus 2" Finetuning
Stoppring #2958027 (oben).
Baader
