MPCC Basiseinheit #2458400A
für den Gebrauch in der Astrofotografie
Der MPCC ist für einen Arbeitsabstand von 55 mm zwischen dem unteren Ende des
T-2-Gewindes und dem Kamerasensor gerechnet. Damit funktioniert er "out of the
box" mit allen Standard-T-Ringen für Spiegelreflexkameras, die das Norm-Auflagemaß
von 55 mm einhalten.
Beliebige DSLR-Kamera, z.B.
Canon 6D mit Baader Astro
Conversion Filter BCF2
T-2-Adapter und Stopring des
MPCC werden nicht benötigt
Canon DSLR mit Protective Canon
DSLR T-Ring, M 48 Distanzring und
MPCC für maximalen Durchlass
Mehr freie Öffnung mit M 48-Anschluss
Das T-Gewinde (M 42 x 0,75) führt an Vollformat-Kameras jedoch zu Vignettierung.
Daher kann das Reduzierstück auf T-2 entfernt werden, um mit dem M 48-Gewinde
den größtmöglichen Durchlass zu bieten. Das bietet sich für den Einsatz mit großen
CCD-Kameras ebenso an wie für DSLRs;
Abstandsringe müssen dann den korrekten
Abstand von 55 ± 1mm wieder herstellen.
Für Canon-DSLRs ist das mit dem Protective
Canon DSLR T-Ring #2958550 möglich, der so-
wohl das M 48- als auch das T-2-Gewinde zur
Verfügung stellt. Über den separat erhältlichen
M 48 Distanzring für MPCC III / Protective EOS
T-Ring #2458405 kann der MPCC im korrekten
Abstand fest mit dem Canon-Adapter verbun-
den werden.
Der Protective DSLR T-Ring verfügt auch
über eine Aufnahme für den Festeinbau von
50,4 mm-Filtern.
6

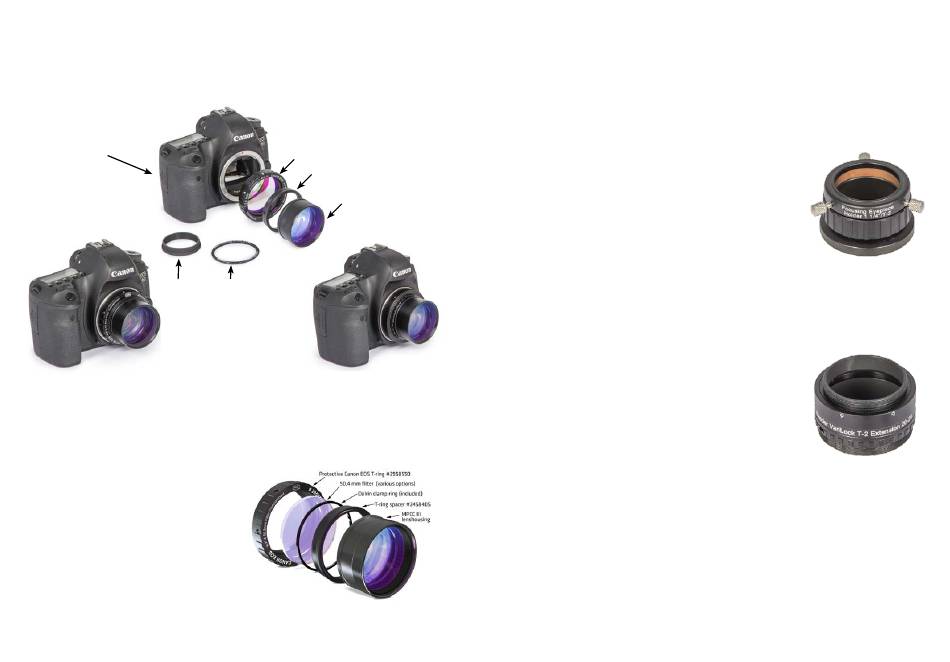

Protective Canon DSLR T-Ring
(im Beispiel als Set mit UV/IR Filter)
#2958550L
M 48 Distanzring
für MPCC
#2458405
MPCC
mit M 48-Gewinde
Canon DSLR mit T-Adapter und
MPCC mit Stopring und T-2-
Gewinde
Der M48 Distanzring #2458405 ermöglicht durch
den Verzicht auf das T-2-Gewinde eine größere
freie Öffnung (Bild. S. 2)
V-1 MPCC #2458403
Bauteile für den visuellen Einsatz mit 1¼" Okularen
Die Basis-Einheit des MPCC lässt sich leicht mit den folgenden Bauteilen für den vi-
suellen Einsatz aufrüsten und ermöglicht dann jeden Arbeitsabstand zwischen 49 und
64 mm. Mit ihnen ist es möglich, den korrekten Abstand von 55 mm (±1 mm) und der
„Filmebene" beziehungsweise der Feldblende des Okulars einzustellen.
Dieses Set ist als V-1 MPCC #2458403 erhältlich; die Basis-Einheit kann auch jeder-
zeit mit diesen Teilen erweitert werden.
1.) Okularklemme 1¼" auf T-2 mit Drehfokussierung
(T-2 Bauteil #8A) # 2458125
Die 1¼"/T-2 Okularklemme mit Feinfokussierung (6,5 mm
Hub) hat drei Okular-Klemmschrauben zum Feinzentrieren
sowie eine Rotations-Feststellschraube zum Sichern der
genauen Fokusposition. Ihre optische Baulänge beträgt 29
bis 35,5 mm.
Für die Okularprojektion lässt sich alternativ auch das Re-
duzierstück 2" auf 1¼" mit Messing-Spannring (T-2 Bauteil
#15) #2408190 mit einer fixen optischen Baulänge von 37 mm verwendet werden. Es
hat am oberen Ende einen abschraubbaren T-2 Kragen. Darunter befindet sich ein
männliches T-2 Gewinde für die Adaption einer DSLR-Kamera oder eines T-Ringes.
Durch Verwendung passender T-2 Verlängerungshülsen kann dieses separat erhältli-
che Reduzierstück somit mit geeigneten Okularen (Feldblende, Außendurchmesser)
für die Okularprojektion genutzt werden.
2.) VariLock 29, T-2 Verlängerungshülse 20-29mm
(T-2 Bauteil #25Y) #2956929
Die Baader VariLock T-2 Verlängerung ist ein stufenlos
verstellbarer Zwischenring im Astro T-2 System™. Durch
Lösen bzw. Feststellen des Vorspannringes lassen sich die
Verlängerungshülsen mittels einer Millimeterskala auf die
gewünschte Länge einstellen. Ein Arretierungswerkzeug für
den Vorspannring ist im Lieferumfang enthalten.
Varilocks sind ideale Hilfsmittel zum Einstellen von exakten Fokusabständen bei z.B.
H-alpha Sonnenfiltern oder Bildfeldkorrektoren mit kritischer Brennpunktlage.
Als weitere Anwendung lässt sich bei der VariLock das T-2 Gewinde okularseitig durch
Lösen der Madenschrauben (Inbussschlüssel im Lieferumfang enthalten) abnehmen
und durch eine Ringschwalbe ersetzen, die sich direkt in unseren T-Ringen für EOS,
Protective for Canon und Sony NEX Bajonet-Kameras sowie alle anderen Ringe mit
52mm Ringschwalbe befestigen lässt.
