Pour les SE Windows
Allez à l'onglet «Front Mic» ( Mic. Avant) dans le panneau de
commandes Realtek.
Cliquez sur «Configurer le dispositif par défaut» pour faire du Mic Avant
le dispositif d'enregistrement par défaut.

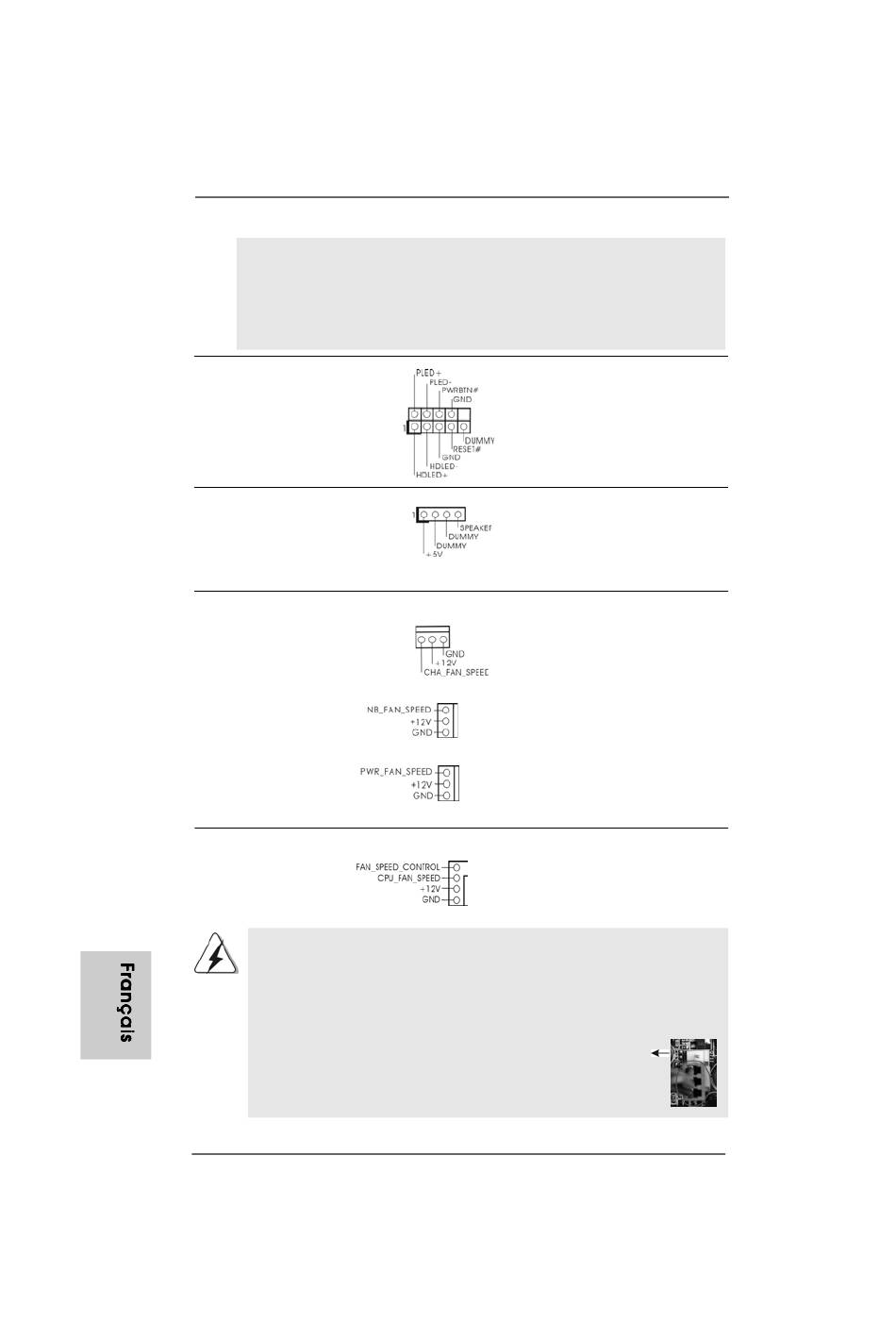

Connecteur pour panneau
(PANEL1 br. 9)
(voir p.2 fig. 16)
Connecteur du haut-parleur
du châssis
(SPEAKER1 br. 4)
(voir p.2 fig. 21)
Connecteur pour châssis, NB et ventilateur
(CHA_FAN1 br. 3)
(voir p.2 No. 30)
(NB_FAN1 br. 3)
(voir p.2 No. 10)
(PWR_FAN1 br. 3)
(voir p.2 No. 41)
Connecteur pour ventilateur
CPU
(CPU_FAN1 br. 4)
(voir p.2 fig. 3)
ien que cette carte mère offre un support de (Ventilateur silencieux)
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien
fonctionner même sans la fonction de commande de vitesse du ventilateur.
Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au
connecteur du ventilateur de CPU sur cette carte
connecter aux broches 1-3.
8 2
8 2
8 2
8 2
8 2
ASRock
®
TM
TM
Vista
/ Vista
64 bits :
Ce connecteur offre plusieurs
fonctions système en façade.
Veuillez connecter le haut-
parleur de châssis sur ce
connecteur.
Branchez les câbles du
ventilateur aux connecteurs pour
ventilateur et faites correspondre
le fil noir à la broche de terre.
Veuillez connecter un câble de
4
ventilateur d'UC sur ce
3
2
connecteur et brancher le fil noir
1
sur la broche de terre.
Installation de ventilateur à 3 broches
Broches 1-3 connectées
M3A780GXH/128M
Motherboard
mère, veuillez le
