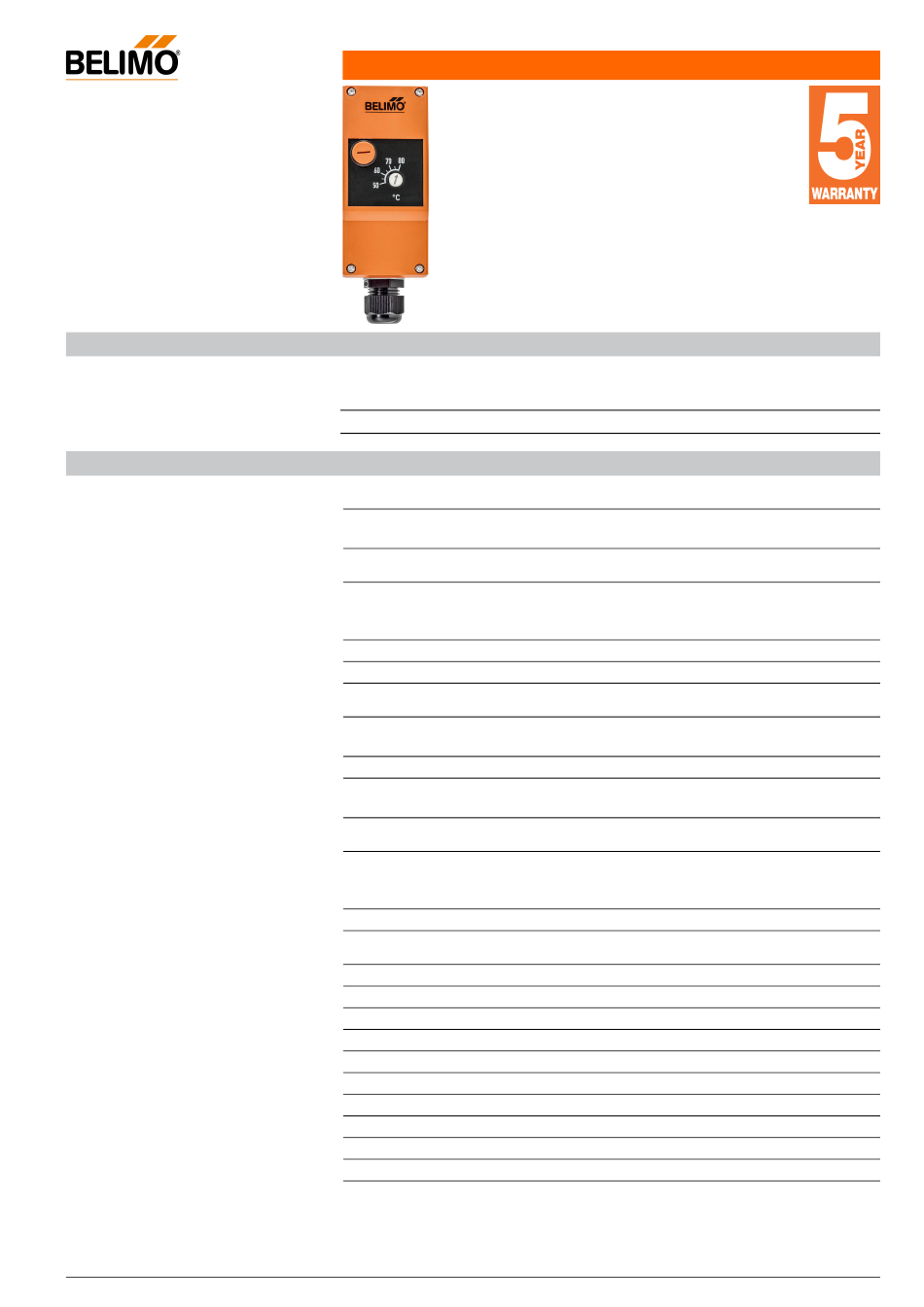

Belimo EXT-J-00734645 Bedienungsanleitung Und Datenblatt

Sicherheits-Temperaturbegrenzer STB
Für die Überwachung der Temperaturen von
Heizwasser, Warmwassersystemen und anderen
Applikationen in Heizungs-, Lüftungs- und
Klimaanlagen. Bei Erreichen des
Temperatursollwerts wird der 1-polige
Umschaltkontakt (Hilfsschalter) geschaltet und
mechanisch verriegelt.
Hersteller:
JUMO GmbH & Co. KG
Fulda - Deutschland
Artikel-Nr.: 60730/0070-5-059-..
Typenübersicht
Technische Daten
Elektrische Daten
www.belimo.com
Technisches Datenblatt
Typ
EXT-J-00734645
Elektrischer Anschluss
Kabeleinführung
Funktionsdaten
Ausgangssignal passiv Temperatur
Ausgangssignal Temperatur Schalter Hinweis
Schaltsicherheit
Anwendung
Messdaten
Messwerte
Messbereich Temperatur
Stellbereich Temperatur
Genauigkeit Temperatur passiv
Werkstoffe Kabelverschraubung
Gehäuse
Kapillare
Sicherheitsdaten Umgebungsfeuchte
Umgebungstemperatur
Mediumstemperatur
Lagertemperatur
EU Konformität
Zertifizierung IEC/EN
Schutzart IEC/EN
Schutzart Hinweis
Druckgeräterichtlinie
Qualitätsstandard
Wirkungsweise
EXT-J-00734645 • de-ch • 2020-11-11 • Änderungen vorbehalten
Ausgangssignal Temperatur
Zusätzliche Merkmale
Schalter
Umschaltung Manuelle Rückstellung
Federzugklemme max. 2.5 mm²
Kabelverschraubung mit Zugentlastung M20x1.5
mm, für Kabel-Ø6...12 mm
Umschaltung
AC 230 V 16 (2.5) A @ Schalterposition 1-2
AC 230 V 2 (0.4) A @ Schalterposition 1-4
DC 230 V 0.25 A
min. Schaltstrom 100 mA @ AC / DC 24 V
Luft/Wasser
Temperatur
50...80°C
50...80°C
+0 K / -8 K (untere Hälfte, 50...65°C)
+0 K / -5 K (obere Hälfte, 65...80°C)
PA6, schwarz
Unterteil: PA (RAL7001, silbergrau)
Deckel: ABS mit Schauglas (PMMA)
Dichtung: NBR
Kupfer
Max. 95% r.H., nicht kondensierend
0...80°C
bis max. 110°C
-30...80°C
CE-Kennzeichnung
DIN EN 60730-1 und DIN EN 14597
IP54
IP-Schutz mit montierten Dichtungselementen
CE gemäss 2014/68/EG
ISO 9001
Type 2BFHKLNPV
EXT-J-00734645
Kapillare
1 m
1 / 4
