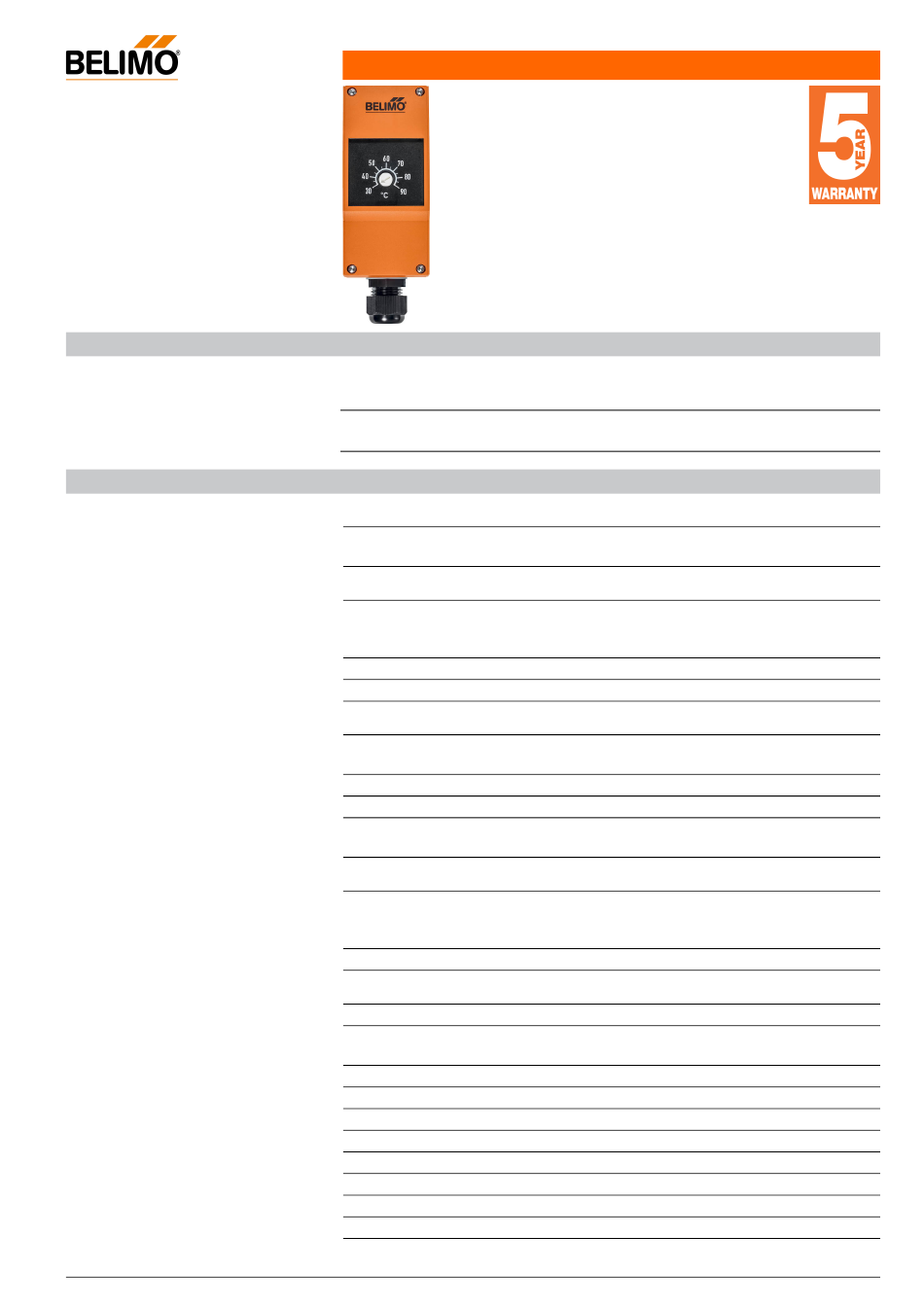

Belimo 01HT-101CA Bedienungsanleitung Und Datenblatt

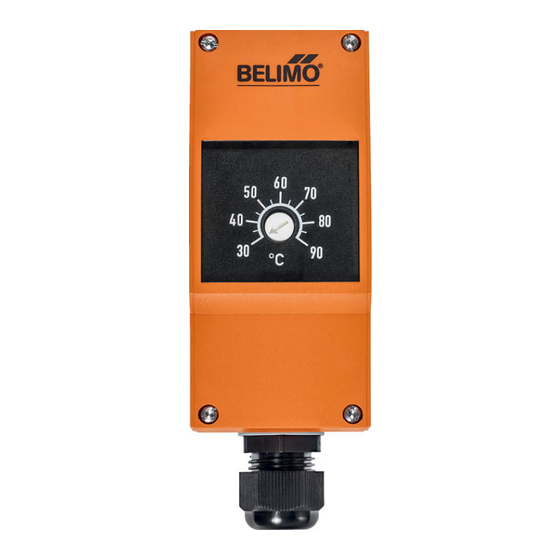

Temperaturwächter TW
Zur Überwachung von Temperaturen in
Heizwasser-, Warmwassersystemen und anderen
Anwendungen in Heizungs-, Lüftungs- und
Klimaanlagen. Bei Erreichen der eingestellten
Temperatur wird der 1-polige Umschaltkontakt
(EPU) geschaltet.
Vier verschiedene Montagearten sind möglich.
- Rohr-Anlegemontage
- Tauchhülsenmontage
- Wandmontage mit Sonde im Flansch
- Wandmontage mit Sonde in der Tauchhülse
Typenübersicht
Technische Daten
Elektrische Daten
www.belimo.com
Technisches Datenblatt
Typ
01HT-101CA
Elektrischer Anschluss
Kabeleinführung
Funktionsdaten Ausgangssignal passiv Temperatur
Ausgangssignal Temperatur Schalter Hinweis
Schaltsicherheit
Anwendung
Messdaten Messwerte
Messbereich Temperatur
Stellbereich Temperatur
Schaltdifferenz (Temperatur)
Genauigkeit Temperatur passiv
Werkstoffe Kabelverschraubung
Gehäuse
Kapillare
Sicherheitsdaten Umgebungsfeuchte
Umgebungstemperatur
Umgebungstemperatur Hinweis
Mediumstemperatur
Lagertemperatur
EU Konformität
Zertifizierung IEC/EN
Schutzart IEC/EN
Schutzart Hinweis
Qualitätsstandard
Wirkungsweise
01HT-101CA • de-ch • 2020-12-18 • Änderungen vorbehalten
Ausgangssignal Temperatur
Zusätzliche Merkmale
Schalter
Umschaltung Automatische
Federzugklemme max. 2.5 mm²
Kabelverschraubung mit Zugentlastung M20x1.5
mm, für Kabel-Ø6...12 mm
Umschaltung
AC 230 V 16 (2.5) A @ Schalterposition 1-2
AC 230 V 6.3 (2.5) A @ Schalterposition 1-4
DC 230 V 0.25 A
min. Schaltstrom 100 mA @ AC / DC 24 V
Luft/Wasser
Temperatur
30...90°C
30...90°C
typ. 4.2K
±1.8K (oberes Drittel des Messbereichs)
±3.6K (am Skalenanfang des Messbereichs)
PA6, schwarz
Unterteil: PA (RAL7001, silbergrau)
Deckel: ABS mit Schauglas (PMMA)
Dichtung: NBR
Kupfer
Max. 95% r.H., nicht kondensierend
0...80°C
An Temperatursonde max. Sollwert +25 K, an
Schalterkopf max. 80°C
bis max. 115°C
-30...80°C
CE-Kennzeichnung
DIN EN 60730-1 und DIN EN 14597
IP54
IP-Schutz mit montierten Dichtungselementen
ISO 9001
Typ 2 BL
01HT-101CA
Kapillare
1 m
Rückstellung
1 / 4
