Inhaltszusammenfassung für Lenovo Ideapad 110-14ISK
Seite 1

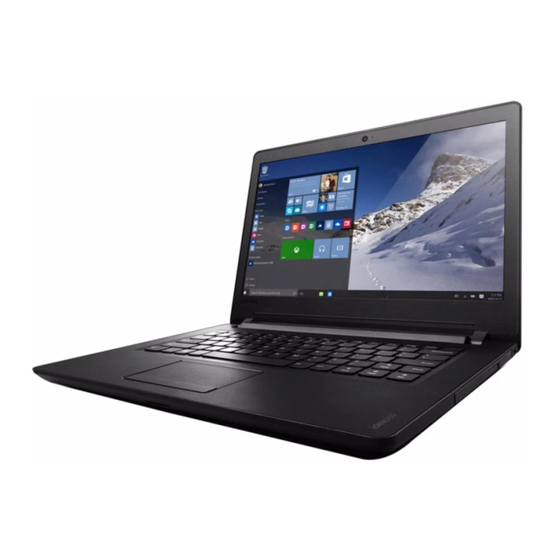

Lenovo ideapad 110 ideapad 110-14ISK ideapad 110-15ISK Bedienungsanleitung Read the safety notices and important tips in the Lesen Sie die Sicherheitshinweise und wichtigen included manuals before using your computer. Tipps in den beigefügten Gebrauchsanweisungen, bevor Sie Ihren Computer verwenden.
Kapitel 2. Erste Schritte mit Windows 10 .......... 12 Erstes Konfigurieren des Betriebssystems ............ 12 Benutzeroberflächen des Betriebssystems ............ 12 Umschalten des Computers in den Energiesparmodus oder Herunterfahren ...................... 16 Verbinden mit einem drahtlosen Netzwerk ............ 18 Hilfe von Windows erhalten ................. 19 Kapitel 3. Lenovo OneKey Recovery-System ........20 Kapitel 4. Problembehandlung ............22 Häufig gestellte Fragen .................. 22 Problembehandlung .................... 25 Anhang A. CRU-Anweisungen ............28 Austauschen der Tastatur .................. 29 Austauschen des optischen Laufwerks .............. 31...
Seite 6
Kapitel 1. Übersicht über den Computer ideapad 110-15ISK Hinweis: Die mit gestrichelten Linien gekennzeichneten Bereiche sind extern nicht sichtbar. Achtung: • Öffnen Sie den Anzeigebereich nicht um mehr als 180 Grad. Wenn Sie den Anzeigebereich schließen, achten Sie darauf, dass keine Stifte oder andere Objekte zwischen dem Anzeigebereich und der Tastatur verbleiben. Andernfalls kann der Anzeigebereich beschädigt werden.
Seite 7
Kapitel 1. Übersicht über den Computer a Integrierte Benutzen Sie die Webkamera für die Video‐ Kommunikation. Webkamera b WLAN-Antennen Schließen Sie den WLAN‐Adapter an, um drahtlose Funksignale zu senden und zu empfangen. c Bildschirm Der LCD‐Bildschirm mit LED‐Hintergrundbeleuchtung bietet eine hervorragende visuelle Ausgabe. d Integriertes Zeichnen den Ton auf, der während einer Video‐Konferenz, eines Sprachkommentars oder einer Audio‐Aufzeichnung Mikrofon benutzt werden kann. e Touchpad Das Touchpad funktioniert wie eine konventionelle Maus. Touchpad: Um den Zeiger auf dem Bildschirm zu bewegen, ziehen Sie Ihre Fingerspitze in die Richtung über das Pad, in die Sie den Zeiger bewegen möchten. Touchpad‐Tasten: Die Funktionen der linken/rechten Seite entspricht der linken/rechten Maustaste einer konventionellen Maus. Hinweis: Sie können das Touchpad durch Drücken von F6 ( ) aktivieren/deaktivieren. f Netzschalter Drücken Sie auf diese Taste, um Ihren Computer ein‐ bzw. auszuschalten.
Kapitel 1. Übersicht über den Computer Verwendung der Tastatur Ihr Computer verfügt über Zifferntasten und Funktionstasten und hat ebenfalls einen Ziffernblock (nur ideapad 110‐15ISK), der Bestandteil der Standardtastatur ist. Ziffernblock (ideapad 110-15ISK) Die Tastatur verfügt über einen separaten Ziffernblock. Um den Ziffernblock zu aktivieren bzw. zu deaktivieren, drücken Sie die Taste Num Lock .
Seite 9
Kapitel 1. Übersicht über den Computer Verwendung der Tastatur Hotkeys Sie können schnell auf bestimmte Systemeinstellungen zugreifen, indem Sie die entsprechenden Hotkeys drücken. Stummschaltung des Tons Flugzeugmodus aktivieren/deaktivieren. aktivieren/deaktivieren. Aktiviert/deaktiviert die Lautstärke reduzieren. Kamera. Sperrt/entsperrt den LCD‐ Lautstärke erhöhen. Bildschirm. Aktiviert den externen Aktiviert/deaktiviert das Projektor oder verbindet Mikrofon. das externe Display. Reduziert die Helligkeit Aktualisiert die Seite. des Bildschirms. Aktiviert/deaktiviert das Erhöht die Helligkeit des Touchpad. Bildschirms. Hinweis: Wenn Sie den Hotkey Mode (Hotkey‐Modus) im BIOS Setup‐Dienstprogramm von Enabled (Aktiviert) zu Disabled (Deaktiviert) geändert haben, müssen Sie die Taste Fn in Kombination mit dem entsprechenden Hotkey drücken.
Hinweis: Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert werden, da der Computer andernfalls überhitzen kann. c RJ-45-Anschluss Verbindet den Computer mit einem Ethernet‐Netzwerk. d HDMI-Anschluss Bietet Anschluss für Geräte mit HDMI‐Eingang, wie einen Fernseher oder Bildschirm. e USB 3.0- Bietet Anschluss für USB‐Geräte. Anschluss Hinweis: Für Einzelheiten hierzu siehe „Anschluss von USB‐Geräten“ auf Seite 7. f USB 2.0- Bietet Anschluss für USB‐Geräte. Anschluss Hinweis: Für Einzelheiten hierzu siehe „Anschluss von USB‐Geräten“ auf Seite 7. g Kombinierte Bietet Anschluss für Headsets. Audio-Buchse Hinweise: • Die kombinierte Audio‐Buchse unterstützt keine konventionellen Mikrofone. • Die Aufzeichnungsfunktion könnte eventuell nicht unterstützt werden, wenn Kopfhörer oder Headsets von Drittanbietern angeschlossen sind, da sie verschiedene Industriestandards besitzen können. h Novo-Taste Wenn Sie diese Taste bei ausgeschaltetem Computer drücken, können Sie das Lenovo OneKey Recovery‐ System oder das BIOS Setup‐Dienstprogramm starten oder das Menü Boot (Starten) aufrufen.
Kapitel 1. Übersicht über den Computer Anschluss von USB-Geräten Sie können ein USB‐Gerät an Ihren Computer anschließen, indem Sie den USB‐Stecker (Typ A) des Geräts in den USB‐Anschluss Ihres Computer einstecken. Wenn Sie zum ersten Mal ein USB‐Gerät an einen bestimmten USB‐ Anschluss Ihres Computers anschließen, wird Windows automatisch den Treiber des entsprechenden Geräts installieren. Sobald der Treiber installiert wurde, können Sie das Gerät entfernen bzw. erneut anschließen, ohne dass weitere Schritte erforderlich sind. Hinweis: Normalerweise erkennt Windows das neue Gerät nach dem Anschluss und installiert den Treiber automatisch. Allerdings können einige Geräte eine Installation des Treibers vor dem Anschluss erfordern. Überprüfen Sie die Dokumentation des Geräte‐Herstellers bevor Sie dieses anschließen. Vor der Entfernung eines USB‐Geräts stellen Sie sicher, dass Ihr Computer die Datenübertragung zu diesem Gerät abgeschlossen hat. Klicken Sie auf das Symbol Hardware sicher entfernen und Medium auswerfen im Benachrichtigungsbereich von Windows, um das Gerät vor dem Trennen zu entfernen. Hinweis: Wenn Ihr USB‐Gerät ein Stromkabel verwendet, schließen Sie das Gerät vor dem Anschluss an die Stromversorgung an. Anderenfalls könnte das Gerät nicht erkannt werden.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - a Optisches Liest/brennt optische Datenträger. Laufwerk (bei ausgewählten Modellen) Hinweis: Einige Modelle sind mit einer Attrappe eines optischen Laufwerks ausgestattet. b Kensington-Mini- Zum Anbringen eines Kensington MiniSaver Mobile‐ Sicherheitsschlitz Schlosses (oder eines kompatiblen Produkts). Befestigen Sie das Sicherheitsschluss (nicht beinhaltet) hier, um den Computer vor Diebstahl und unbefugtem Zugriff zu schützen. Sie können ein Sicherheitsschluss an Ihrem Computer befestigen, damit er ohne Ihre Zustimmung nicht entfernt werden kann. Informationen zur Befestigung des Sicherheitsschlosses entnehmen Sie bitte den Anweisungen für das erworbene Sicherheitsschloss. Hinweise: • Das Schloss ist nicht im Lieferumfang enthalten. Wählen Sie beim Kauf eines Schlosses eines mit Cleat ‐Verriegelungsmechanismus und prüfen Sie vor dem Kauf seine Kompatibilität mit dem Schlitz. Ein Schloss mit T‐Bar ‐Verriegelungsmechanismus ist nicht mit dem Kensington Mini‐Sicherheitsschlitz kompatibel. • Prüfen Sie vor dem Kauf eines Sicherheitsprodukts, dass es mit dieser Art von Sicherheitsöffnung kompatibel ist. • Sie sind selbst für die Bewertung, Auswahl und Einrichtung der Verriegelungsvorrichtungen und Sicherheitsfunktionen verantwortlich. Lenovo bietet keine Anmerkungen, Beurteilungen oder Gewährleistungen hinsichtlich der Funktion, Qualität oder Leistung von Verriegelungsvorrichtungen und Sicherheitsfunktionen.
Kapitel 1. Übersicht über den Computer Speicherkarten verwenden (nicht beinhaltet) Ihr Computer unterstützt die folgenden Speicherkartentypen: • Secure Digital (SD)‐Karte • Secure Digital High Capacity (SDHC)‐Karte • SD eXtended Capacity (SDXC)‐Karte • MultiMediaCard (MMC) Hinweise: • Führen Sie jeweils nur eine Karte in das Einschubfach ein. • SDIO‐Geräte (z. B. SDIO Bluetooth usw.) werden von diesem Kartenleser nicht unterstützt. Einlegen einer Speicherkarte Schieben Sie die Speicherkarte ein, bis sie den Boden des Einschubfachs berührt. Entnehmen einer Speicherkarte Ziehen Sie die Speicherkarte vorsichtig aus dem Speicherkarten‐ Einschubfach heraus. Hinweis: Vor dem Entfernen der Speicherkarte deaktivieren Sie diese mittels der Windows‐ Funktion „Hardware sicher entfernen und Medium auswerfen“, um eine Beschädigung der Daten zu vermeiden.
Kapitel 2. Erste Schritte mit Windows 10 Erstes Konfigurieren des Betriebssystems - - - - - - - - - - - Das Betriebssystem muss bei der ersten Anwendung konfiguriert werden. Die Konfiguration umfasst normalerweise die folgenden Schritte: • Die Endnutzer‐Lizenzvereinbarung annehmen • Die Internetverbindung konfigurieren • Das Betriebssystem konfigurieren • Ein Benutzerkonto erstellen Benutzeroberflächen des Betriebssystems - - - - - - - - - - Die Rückkehr des Startmenüs Windows 10 ist mit einem leistungsfähigen und nützlichen Startmenü ...
Seite 17
Kapitel 2. Erste Schritte mit Windows 10 Die Schaltfläche zum Ausschalten befindet sich im Startmenü. Wenn Sie darauf klicken, können Sie wählen, ob der Computer heruntergefahren, neu gestartet oder in den Ruhemodus versetzt werden soll. Über das Startmenü können Sie alle installierten Apps aufrufen oder die häufig verwendeten Apps anzeigen. Das Info-Center Wählen Sie das Info‐Center Symbol in der Taskleiste, um das Info‐Center aufzurufen. Im Info‐Centerkönnen Sie wichtige Benachrichtigungen von Windows und Ihren Apps prüfen. Darüber hinaus können Sie häufige Einstellungen rasch ändern.
Seite 18
Kapitel 2. Erste Schritte mit Windows 10 Task View (Aufgabenansicht) in der Taskleiste In Windows 10 können Sie einen neuen Desktop hinzufügen und zwischen verschiedenen Desktops umschalten. Führen Sie die folgenden Schritte aus, um einen neuen Desktop hinzuzufügen: • Klicken Sie auf das Task View (Aufgabenansicht)‐Symbol im Taskleistenbereich. • Klicken Sie auf Neuer Desktop. Um zwischen den Desktops umzuschalten, klicken Sie auf das Task View (Aufgabenansicht)‐Symbol; wählen Sie dann Ihren gewünschten Desktop aus. Außerdem können Sie in der Multitasking‐Ansicht Apps verwalten: 1 Wählen Sie die Schaltfläche Task View (Taskansicht), um alle verwendeten Apps auf dem Bildschirm anzuzeigen.
Seite 19
Kapitel 2. Erste Schritte mit Windows 10 2 Wählen Sie aus, ob Sie die einzelnen Apps aufrufen oder schließen möchten.
Kapitel 2. Erste Schritte mit Windows 10 Umschalten des Computers in den Energiesparmodus oder Herunterfahren - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Wenn Sie Ihre Arbeit mit dem Computer beendet haben, können Sie ihn in ...
Seite 21
Kapitel 2. Erste Schritte mit Windows 10 Herunterfahren des Computers Wenn Sie Ihren Computer längere Zeit nicht verwenden, sollten Sie ihn herunterfahren. Um den Computer herunterzufahren, gehen Sie folgendermaßen vor: • Bewegen Sie den Cursor in die linke Ecke und wählen Sie dann die Schaltfläche „Start“. Wählen Sie Power (Ein/Aus) Shut down (Herunterfahren). • Klicken Sie mit der rechten Maustaste auf die Schaltfläche „Start“ in der linken unteren Ecke und wählen Sie dann Herunterfahren oder Abmelden Herunterfahren.
Kapitel 2. Erste Schritte mit Windows 10 Verbinden mit einem drahtlosen Netzwerk - - - - - - - - - - - Drahtlose Verbindung aktivieren Um die drahtlosen Funktionen zu aktivieren, führen Sie einen der folgenden Schritte aus: • Klicken Sie auf das Info‐Center Symbol im Benachrichtigungsbereich und heben Sie dann die Auswahl von Flugmodusauf. • Drücken Sie , um den Flugzeug‐Modus zu deaktivieren. • Klicken Sie auf Einstellungen Netzwerk und Internet Flugzeugmodus, um die Netzwerkkonfigurationsseite zu öffnen. Stellen Sie den Flugzeugmodusschalter dann auf Aus. Verbinden mit einem drahtlosen Netzwerk Nachdem die drahtlose Verbindung aktiviert wurde, sucht der Computer ...
Kapitel 2. Erste Schritte mit Windows 10 Hilfe von Windows erhalten - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Wenn Sie ein Problem mit dem Betriebssystem haben, ziehen Sie die ...
Kapitel 3. Lenovo OneKey Recovery-System Das Lenovo OneKey Recovery‐System ist eine Software, mit der Sie Ihren Computer sichern und wiederherstellen können. Mit dieser Software können Sie die Systempartition bei einem Systemausfall auf den ursprünglichen Status zurücksetzen. Sie können bei Bedarf auch Benutzersicherungen für eine einfache Wiederherstellung erstellen. Hinweise: • Wenn auf Ihrem Computer ein GNU/Linux‐Betriebssystem vorinstalliert ist, steht OneKey Recovery‐System nicht zur Verfügung. • Damit Sie die OneKey Recovery‐System‐Funktionen anwenden können, enthält Ihre Festplatte bereits eine versteckte Partition mit einer System‐Imagedatei und den OneKey Recovery‐System‐Programmdateien. Diese voreingestellte Partition ist aus Sicherheitsgründen versteckt und die Ursache dafür, dass der Platz auf der Festplatte geringer ist als angegeben. Sichern der Systempartition Sie können die Systempartition in einer Bilddatei sichern. Diese Bilddatei kann zur Wiederherstellung der Systempartition verwendet werden. So sichern Sie die Systempartition: 1 Drücken Sie in Windows die Novo Taste oder doppelklicken Sie auf das Symbol OneKey Recovery, um das Lenovo OneKey Recovery System zu starten. 2 Klicken Sie auf System Backup (Systemsicherung). 3 Wählen Sie einen Speicherort für die Sicherung und klicken Sie auf Next (Weiter), um die Sicherung zu starten. Hinweise: • Sie können einen Sicherungsort auf der lokalen Festplatte oder auf einem externen Speichergerät wählen.
Seite 25
Kapitel 3. Lenovo OneKey Recovery-System Wiederherstellen Sie können die Systempartition auf ihren ursprünglichen Status oder einen zuvor erstellten Sicherungspunkt wiederherstellen. So stellen Sie die Systempartition wieder her: 1 Drücken Sie in Windows die Novo Taste oder doppelklicken Sie auf das Symbol OneKey Recovery, um das Lenovo OneKey Recovery System zu starten. 2 Klicken Sie auf System Recovery (Systemwiederherstellung). Der Computer startet neu und wechselt zur Wiederherstellungsumgebung. 3 Befolgen Sie die Anweisungen auf dem Bildschirm, um die Systempartition auf ihren ursprünglichen Status oder einen zuvor erstellten Sicherungspunkt wiederherzustellen. Hinweise: • Der Wiederherstellungsvorgang kann nicht rückgängig gemacht werden. Stellen Sie sicher, dass Sie alle Daten sichern, die Sie auf der Systempartition erhalten möchten, bevor Sie den Wiederherstellungsprozess starten. • Der Wiederherstellungsprozess kann eine Weile dauern. Schließen Sie während des Wiederherstellungsprozesses unbedingt den Wechselstromadapter an den Computer an. • Die oben aufgeführten Anleitungen sollten befolgt werden, wenn Windows normal gestartet werden kann. Befolgen Sie die folgenden Schritte, um das Lenovo OneKey Recovery‐ System zu starten, wenn Windows nicht gestartet werden kann: 1 Schalten Sie den Computer aus. 2 Drücken Sie Novo . Im Novo Button Menu (Novo‐Tasten‐Menü)wählen Sie System Recovery (Systemwiederherstellung) und drücken dann Eingabe.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Dieser Abschnitt listet die häufig gestellten Fragen nach Kategorie auf. Informationen finden Welche Vorsichtsmaßnahmen muss ich bei der Benutzung meines Computers beachten? Das Informationsmaterial Lenovo Sicherheitsanleitung und allgemeines Informationshandbuch ist im Lieferumfang Ihres Computer beinhaltet und enthält Sicherheitsvorkehrungen zur Benutzung Ihres Computers. Lesen und befolgen Sie diese Vorsichtsmaßnahmen, wenn Sie Ihren Computer benutzen. Wo kann ich die Hardware‐Spezifikationen meines Computers finden? Die Hardware‐Spezifikationen des Computers sind in den gedruckten ...
Kapitel 4. Problembehandlung Partition D Ihrer Festplatte. Sie können auch die neusten Gerätetreiber von der Lenovo Heimanwender‐Support‐Website herunterladen. Lenovo OneKey Recovery-System Wo befinden sich die Wiederherstellungsdiscs? Ihr Computer wird nicht mit Wiederherstellungsdiscs ausgeliefert. Verwenden Sie das Lenovo OneKey Recovery‐System, wenn Sie das System auf den werkseitigen Status zurücksetzen müssen. Was kann ich unternehmen, wenn der Sicherungsvorgang fehlschlägt? Wenn Sie die Sicherung starten können, diese aber während des Sicherungsvorgangs fehlschlägt, führen Sie die folgenden Schritte aus: 1 Schließen Sie alle geöffneten Programme und starten Sie den Sicherungsvorgang erneut. 2 Überprüfen Sie, ob das Zielmedium beschädigt ist. Wählen Sie einen anderen Pfad und versuchen Sie es dann erneut. Wann muss ich das System auf den Werkstatus zurücksetzen? Nutzen Sie diese Funktion, wenn sich das Betriebssystem nicht starten lässt. Wenn auf der Systempartition wichtige Daten vorhanden sind, sichern Sie diese, bevor Sie die Wiederherstellung starten. BIOS Setup-Dienstprogramm Was ist das BIOS Setup‐Dienstprogramm? Das BIOS Setup‐Dienstprogramm ist eine ROM‐basierte Software. Sie kommuniziert grundlegende Computerinformationen und bietet Optionen zur Einstellung der Startgeräte, Sicherheit, Hardwaremodi und anderer Voreinstellungen. Wie kann ich das BIOS Setup‐Dienstprogramm starten? So starten Sie das BIOS Setup‐Dienstprogramm: 1 Schalten Sie den Computer aus. 2 Drücken Sie die Novo‐Taste und wählen Sie dann BIOS Setup (BIOS‐...
Kapitel 4. Problembehandlung und setzen den Startmodus dann im Startmenü auf UEFI oder Legacy Support (Legacy‐Support) . Wann muss ich den Startmodus ändern? Der Standard‐Startmodus für Ihren Computer ist der UEFI‐Modus. Sollte das Installieren einer Vorgängerversion des Betriebssystems wie beispielsweise Windows, Linux oder DOS etc. erforderlich sein (also ein Betriebssystem vor Windows 8), müssen Sie den Startmodus auf Legacy Support (Legacy‐Support) ändern. Die Vorgängerversion des Betriebssystems wie beispielsweise Windows, Linux oder DOS etc. kann nicht installiert werden, wenn Sie den Startmodus nicht ändern. Hilfe bekommen Wie kann ich mit dem Kunden‐Supportcenter Kontakt aufnehmen? Siehe „Kapitel 3. Anfordern von Hilfe“ des Dokuments Sicherheitsanleitung und allgemeines Informationshandbuch von Lenovo.
Netzschalter zur Bestätigung erneut. • Wenn diese Elemente ordnungsgemäß eingestellt sind und Ihr Bildschirm leer bleibt, dann muss Ihr Computer repariert werden. Wenn ich den Computer • Stellen Sie gesicherte Dateien in Ihrer Windows‐ einschalte, wird ein weißer Umgebung wieder her bzw. setzen Sie mithilfe des Cursor auf einem Lenovo OneKey Recovery‐Systems den gesamten ansonsten leeren Inhalt Ihrer Festplatte auf die ursprünglichen Bildschirm angezeigt. Werkseinstellungen zurück. Wenn noch immer nur der weiße Cursor angezeigt wird, sollten Sie den Computer warten lassen. • Ihre Energieverwaltung ist aktiviert. Führen Sie eine Mein Bildschirm bleibt leer, solange mein Computer ...
Seite 30
Kapitel 4. Problembehandlung Hinweis: Wenn der Akku geladen ist und die Arbeitstemperatur sich innerhalb des akzeptablen Bereichs befindet, müssen Sie Ihren Computer zur Reparatur geben. • Während sich Ihr Computer im Standbymodus Der Computer kommt nicht aus dem Standbymodus befindet, schließen Sie den Wechselstromadapter an heraus und funktioniert den Computer, und drücken Sie anschießend auf die Windows‐Taste oder auf den Netzschalter. nicht. • Wenn das System auch dann nicht aus dem Standbymodus zurückkehrt, nicht reagiert, und Sie den Computer nicht ausschalten können, dann setzen Sie den Computer zurück. Nicht gespeicherte Daten könnten verloren gehen. Um den Computer zurückzusetzen, müssen Sie den Netzschalter drücken und acht Sekunden oder länger halten. Wenn der Computer immer noch nicht zurückgesetzt wird, entfernen Sie den Wechselstromadapter. Bildschirm-Probleme Der Bildschirm ist leer. • Gehen Sie folgendermaßen vor: ‐ Wenn Sie den Wechselstromadapteroder den Akku verwenden und die Akkustatusanzeige aktiviert ist, ...
Seite 31
Kapitel 4. Problembehandlung Ton-Probleme • Stellen Sie sicher, dass: Auch bei Erhöhung der Lautstärke gibt der ‐ Die Funktion Mikro deaktiviert ist. Lautsprecher keine ‐ Die Kombi Audio‐Buchse nicht verwendet wird. akustischen Signale ab. ‐ Die Lautsprecher als Wiedergabe‐Gerät ausgewählt wurden. Akku-Probleme Ihr Computer wird • Bitte laden Sie den Akku auf. ausgeschaltet, bevor die Akkuanzeige leer angezeigt wird. - oder - Ihr Computer funktioniert, nachdem die Akkuanzeige leer angezeigt wird.
Anhang A. CRU-Anweisungen „Durch den Kunden austauschbare Funktionseinheiten“ (CRUs ‐ Customer Replaceable Units) sind Teile, die der Kunde durch eine verbesserte Version ersetzen oder austauschen kann. Sollte festgestellt werden, dass eine CRU während der Garantielaufzeit defekt wurde, erhält der Kunde eine Ersatz‐ CRU. Kunden sind für den Einbau der Self‐Service‐CRUs dieses Produkts, die für den Selbsteinbau gedacht sind, selbst verantwortlich. Kunden können auch Optional‐Service‐CRUs einbauen. Sie erfordern allerdings technisches Geschick oder Werkzeuge bzw. müssen sie gemäß der Bedingungen des entsprechenden Servicegarantie‐Typs für das jeweilige Land oder die Region ausgeführt werden. Hinweise: • Die in diesem Kapitel verwendeten Abbildungen entsprechen dem Modell Lenovo ideapad 110‐15ISK, wenn nicht anders angegeben. • Die Abbildungen in dieser Gebrauchsanweisung können sich vom tatsächlichen Produkt unterscheiden. Beziehen Sie sich bitte auf das tatsächliche Produkt. • Im Versandmodus liefert der Akku keinen Strom. Um den Akku aus dem Versandmodus zu aktivieren, schließen Sie den Wechselstromadapter an Ihren Computer an.
Anhang A. CRU-Anweisungen Austauschen der Tastatur - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Führen Sie die folgenden Schritte aus, um das optische Laufwerk ...
Seite 34
Anhang A. CRU-Anweisungen 3 Ziehen Sie die Tastatur in Pfeilrichtung, bis sie ausklinkt b c. 4 Heben Sie die Tastatur an d, und trennen Sie den Anschluss in Pfeilrichtung e f. 5 Installieren Sie die neue Tastatur, und ziehen Sie die Schrauben fest.
Anhang A. CRU-Anweisungen Austauschen des optischen Laufwerks - - - - - - - - - - - - - - - - - Führen Sie die folgenden Schritte aus, um das optische Laufwerk auszutauschen: Hinweise: • Stellen Sie vor dem Austauschen des optischen Laufwerks sicher, dass der Computer ausgeschaltet ist und alle Kabel vom Computer getrennt sind. • Stellen Sie sicher, dass das Notebook geschlossen ist, um Beschädigungen am Bildschirm zu vermeiden. 1 Entfernen Sie die in der Abbildung gezeigte Schraube a. Ziehen Sie das optische Laufwerk vorsichtig aus dem Schacht b. 2 Setzen Sie ein neues optisches Laufwerk ein, und ziehen Sie die Schraube fest, um das Laufwerk zu sichern.
Seite 36
Anhang A. CRU-Anweisungen Die folgende Tabelle zeigt eine Liste der durch den Kunden austauschbaren Teile (CRUs ‐ Customer Replaceable Units) Ihres Computers an. Self‐Service‐CRUs Sicherheit, Garantie Bedienungsanleit und Einrichtung Wechselstromadapter × Optional‐Service‐CRUs Sicherheit, Garantie Bedienungsanleit und Einrichtung × Tastatur Optisches Laufwerk ×...
Marken Folgende Benennungen sind Marken oder eingetragene Marken von Lenovo in Deutschland, anderen Ländern oder beides. Lenovo OneKey Microsoft und Windows sind Marken der Microsoft Corporation in den Vereinigten Staaten, anderen Ländern, oder beides. Sonstige Firmen‐, Produkt‐ oder Dienstleistungsnamen sind möglicherweise Marken oder Dienstleistungsmarken Dritter.
