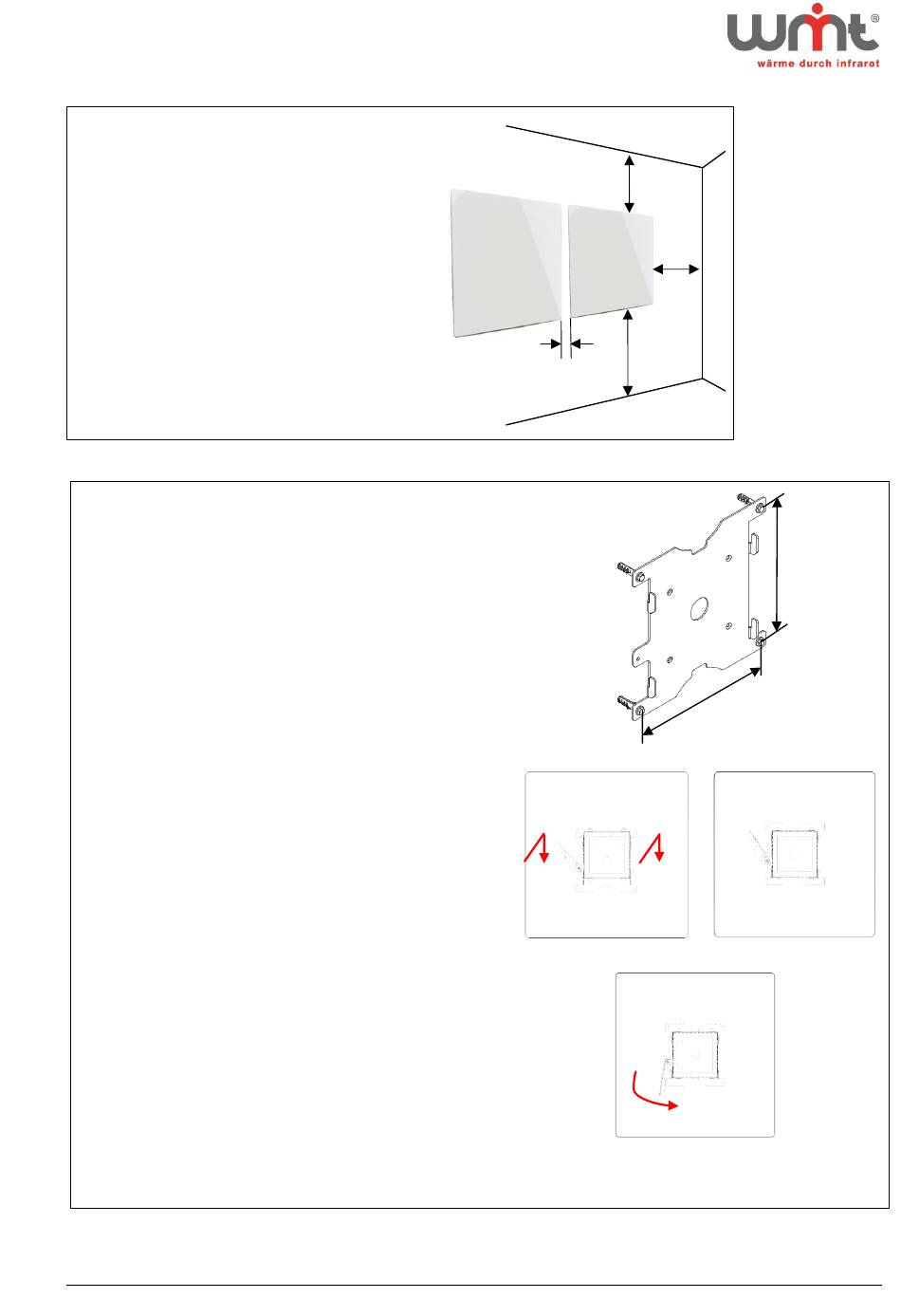

8. Montagehinweise und -skizzen
Die angegebenen Mindestabstände
zu Boden, Decke, Mauerecken und
anderen Gegenständen sind
unbedingt einzuhalten, um eine
Überhitzung des Geräts zu
vermeiden!
Zwischen den Y-Panels ist ein
Mindestabstand von 1 cm sowie
ein Maximalabstand von 5 cm
einzuhalten (Bohrschablone
verwenden).
Montage:
1. Wandkonsole des Mastermoduls mit den beiliegenden
Schrauben und Dübel an die gewünschte Stelle an die
Wand montieren.
Achtung: Je nach Mauerwerk geeignete Schrauben &
Dübel verwenden!
2. Für weiteres Modul (2er-Set) mittels beigepackter
Bohrschablone die Bohrlöcher anzeichnen. Bohren,
Dübel setzen und weitere Wandkonsolen montieren.
3. Verbindungskabel beim
Modul anstecken und Gerät wie
dargestellt an der Wandkonsole ansetzen (I)
und nach unten schieben, bis es von der
Wandkonsole gehalten wird (II).
4. Alle Module mit Verriegelungshebel der
Wandkonsole gegen unbeabsichtigtes Aushebeln sichern
(III).
5. Anschlusskabel anschließen und Gerät(e) mit der
Fernbedienung in Betrieb nehmen.
Achtung:
Deckenmontage ist nicht zulässig.
Benutzerinfo_Y-Panel_Master_V1.1_2020
1 - 5cm
I.
5/8
>10cm
10cm
>
>10cm
20,4cm
20,4cm
II.
III.
