Utilização
Ajustar o encosto 6
Ajuste da altura da ranhura
Com o limitador de altura ajustável 6 é possí-
vel medir a distância entre o lado superior da
peça a ser trabalhada e a ranhura a ser fre-
sada.
Soltar o parafuso de fixação 10 e ajustar a altura
da ranhura na escala 14. Apertar novamente o pa-
rafuso de fixação 10.
-NOTA-
Para que a ranhura seja posicionada no centro de
uma peça a ser trabalhada, é necessário ajustar o
limitador de altura ajustável para a metade da es-
pessura da peça a ser trabalhada.
Exemplo: Para uma peça a ser trabalhada com
uma espessura de 12 mm, deverá ajustar 6 mm
na escala de altura.
A altura certa da ranhura tem de ser determinada
consoante a espessura e o tipo de material, atra-
vés de uma tentativa prática.
Encosto de nível
Com a ajuda do encosto de nível, 11 é possível
ajustar três alturas diferentes de ranhura. O en-
costo de nível está ajustado de origem para 16, 19
e 25 mm.
Soltar a contraporca 12 e rodar o parafuso de en-
costo, 13 até ser atingida a altura pretendida.
Apertar a contraporca.
Rodar sempre o encosto de nível até encaixar na
posição correspondente.
Ajuste do ângulo da ranhura
Com o limitador 6 é possível fresar facilmente
em meia-esquadria.
Soltar o parafuso de fixação 21 e ajustar o ângulo
da ranhura na escala 22. Apertar novamente o pa-
rafuso de fixação 21.
Troca de ferramenta
Retire a ficha da tomada antes de
efectuar ajustes no aparelho, trocar
acessórios ou guardar a ferramenta
eléctrica.
Esta medida de segurança evita que
a ferramenta eléctrica seja ligada aci-
dentalmente.
Durante a troca de ferramenta use
luvas de protecção.
A ferramenta de aplicação pode
aquecer muito durante processos de
trabalho alargados e/ou as arestas
de corte da ferramenta de aplicação
podem estar muito afiadas.
Proteger as fresadoras em disco contra gol-
pes e pancadas.

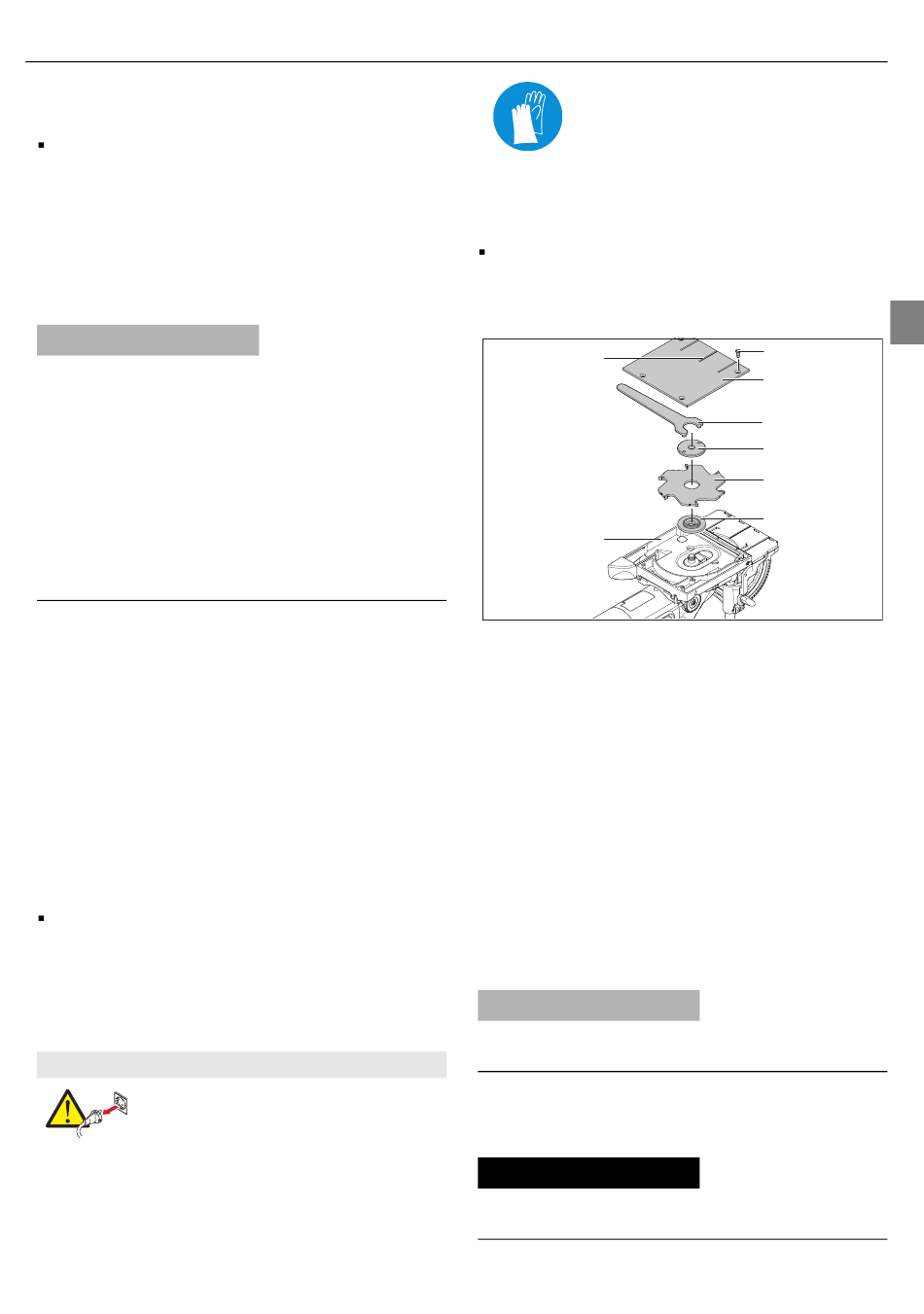

Substituir o disco de fresagem
7
26
Rode o aparelho com a placa de base 26 para ci-
ma. Solte os quatro parafusos 27 e retire a cober-
tura 28.
Prima o botão de retenção do fuso 23.
Solte a porca tensora 30 com a chave para dois
furos 29.
Retire a porca tensora 30 e o disco de fresagem
31. Se necessário, retirar e limpar igualmente a
flange de fixação 32.
Coloque o disco de fresagem sobre a flange de fi-
xação.
Utilizar os discos de fresagem com as dimensões
100 x 4 mm.
-NOTA-
Observe o sentido de rotação do disco de fresa-
gem.
Aparafuse a porca tensora no fuso. Prima o botão
de retenção do fuso 23 e aperte a porca tensora
com a chave para dois furos.
-AVISO-
Verifique se o disco de fresagem está montado
correctamente e que não consegue rodar.
Português 65
PT
27
28
29
30
31
32
