1.
Einleitung
Die ISOBUS S-Box ist eine Teilbreiten-Schaltbox mit mechanischen Schaltern zur Steuerung der
Teilbreiten und des Hauptschalters einer ISOBUS Feldspritze. Die Schaltbox kann zusätzlich zum
ISOBUS Multifunktionsgriff (MFG) oder auch allein zur Bedienung der Teilbreiten der Spritze
betrieben werden. Es gibt Versionen mit 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, und 13 Teilbreiten.
!
2.
Montage und Verkabelung
Wird die S-Box zusammen mit einem Multifunktionsgriff eingesetzt, so kann diese am
Multifunktionsgriff befestigt werden. Elektrisch wird die S-Box zwischen den Multifunktionsgriff und

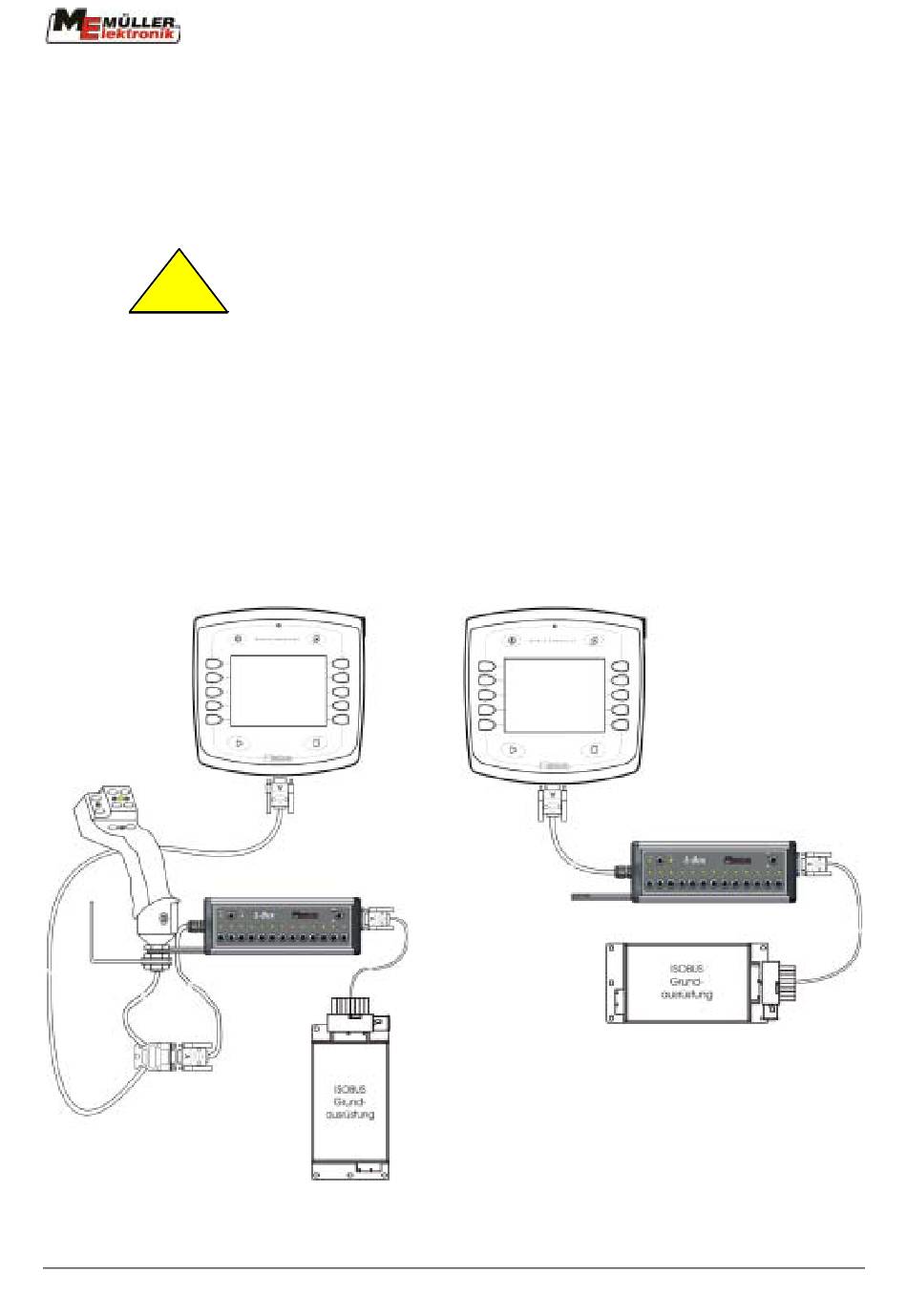

die Grundausrüstung geschaltet. Abb. 2-1 zeigt die Montage und Verkabelung mit Terminal,
Multifunktionsgriff und Grundausrüstung.
Wenn kein Multifunktionsgriff benutzt wird, erfolgt der Anschluß der S-Box zwischen Terminal und
Grundausrüstung, wie in Abb. 2-2 dargestellt.
Abb. 2-1 Verkabelung mit MFG
Seite - 2
Copyright Müller-Elektronik GmbH u. Co. KG,
Wichtig!
Die S-Box arbeitet ausschließlich mit ISOBUS-Spritzen-Jobrechnern
von Müller-Elektronik GmbH u. Co KG. Die Softwareversion muß
5.2xx oder höher sein.
Abb. 2-2 Verkabelung ohne MFG
Anbau- und Bedienungsanleitung S-Box (05/2005)
