5.1.1.
Wechseln und Spannen der Sägekette
Der Sägespaltautomat Hakki Pilke 50 Pro hat standardmäßig den patentierten, hydraulischen,
automatischen Sägekettenspanner AC10™. Während die Maschine läuft, drückt ein hydraulischer Zylinder
den Motor der Säge mit konstanter Kraft nach hinten, wodurch die Spannung der Sägekette optimal bleibt.
Der Benutzer muss sich nicht um die Spannung der Sägekette kümmern.
Beim Austauschen der Sägekette gehen Sie folgendermaßen vor:
1. Schalten Sie die Maschine aus, trennen Sie sie von der Antriebsquelle und öffnen Sie die
Schutzabdeckung.

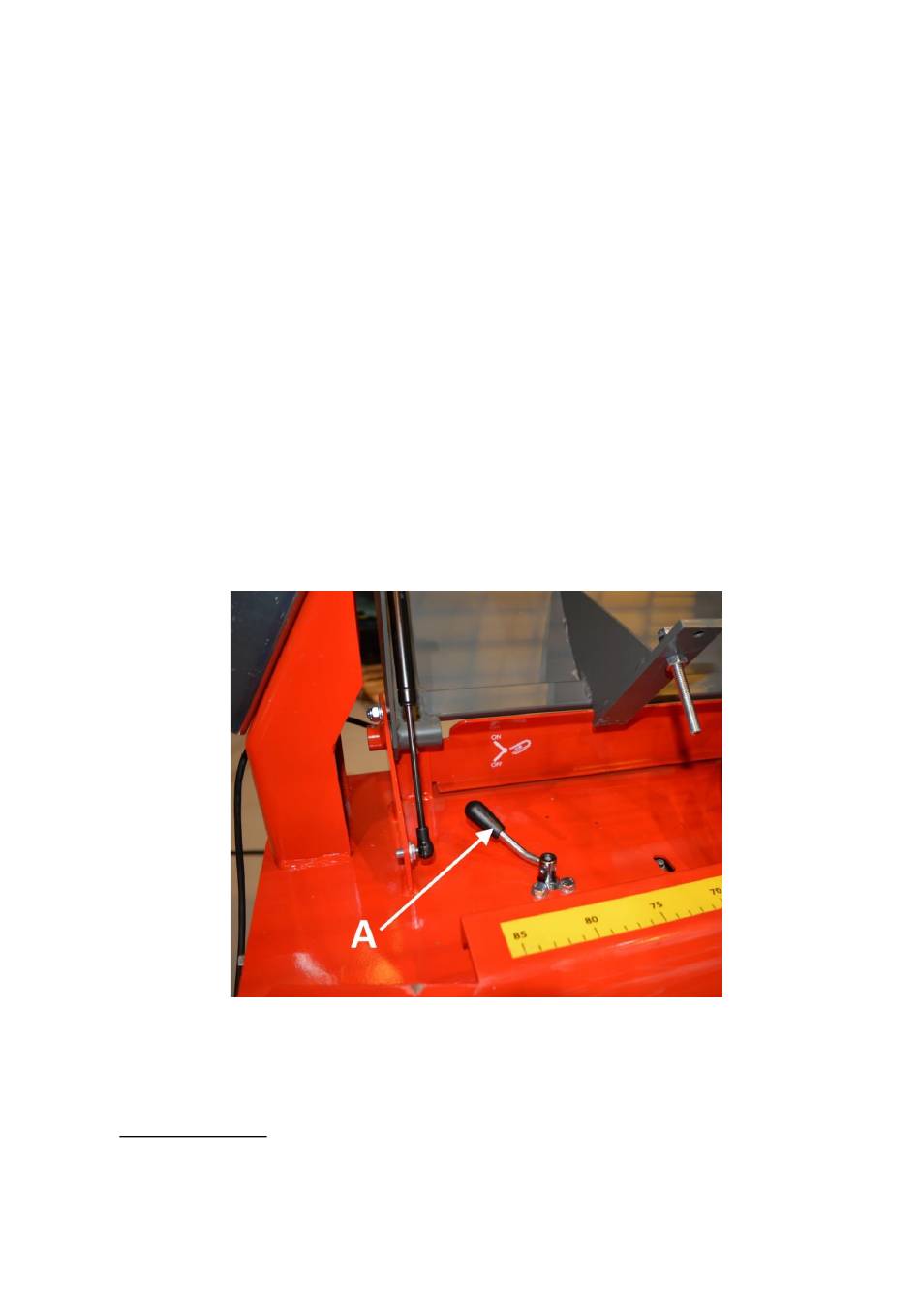

2. Drehen Sie Hebel A (Abb. 24) in die Position OFF, wodurch der Druck des automatischen
Sägekettenspanners wegfällt.
3. Ziehen Sie mit Handschuhen die Sägekette vom Mittelpunkt des Schwerts nach unten, wodurch sich die
Kette lockert und entnommen werden kann.
4. Montieren Sie eine neue Sägekette und stellen Sie sicher, dass der Schneidzahn in Drehrichtung nach
vorne weist.
5. Drehen Sie den Hebel A (Abb. 25) in die Position ON, wie in Abb. 24.
6. Schließen Sie die Schutzabdeckung der Maschine und starten Sie diese, wodurch sich die Kette
automatisch korrekt spannt und sich das Schwert nach oben hebt.
Abb. 24.
Die richtige Spannung der Sägekette prüft man, indem die Kette mit Handschuhen vom unteren Rand an
der Schwertmitte gezogen wird. Die Spannung ist korrekt, wenn man den Zugzahn der Sägekette durch
Ziehen mit mäßiger Kraft nicht vollständig zu sehen bekommt, aber sich die Kette bei Ziehen mit einem
Werkzeug trotzdem auf dem Schwert bewegt.
