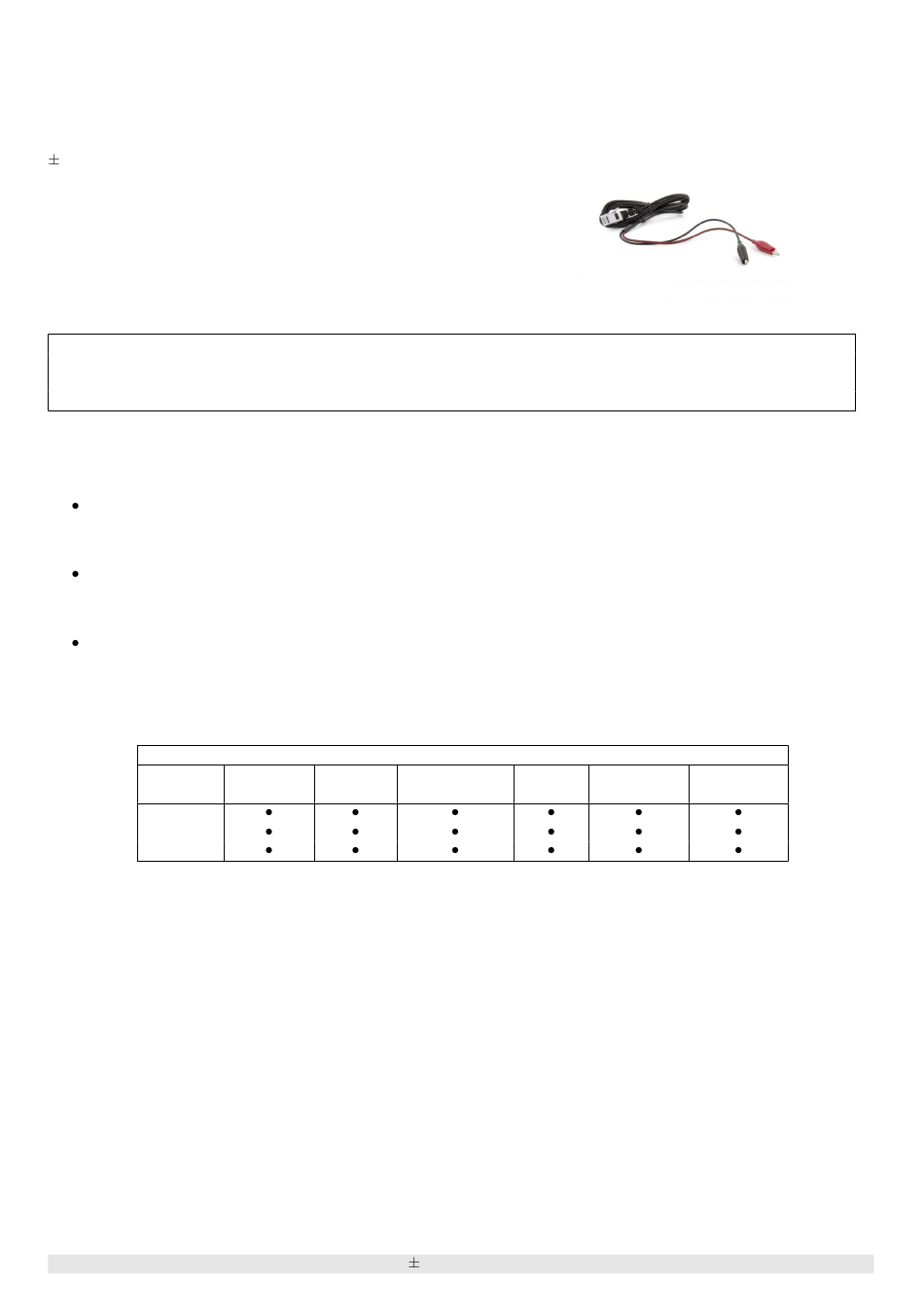

Vernier VP-BTA Kurzanleitung

Spannungsfühler potentialgebunden 10 V
VP-BTA
Dieser Spannungsfühler kann zur Messung von Potentialen bis
10V mit allen Vernier Interfaces mit BTA-Anschluss verwendet
werden (LabQuest 2,LabQuest, LabQuest mini, Go! Link, Go Wire-
less und TI-Nspire Lab Cradle).
Hinweis: Dieser Fühler führt die Spannung direkt an den Eingang
des Interface. Er ist also kein differentieller Sensor und kann deshalb
nicht wie ein Multimeter eingsetzt werden.
Achtung: Der Sensor darf niemals zu Messungen von Hochspan-
nungen oder Netzspannung eingesetzt werden.
Bitte beachten Sie, dass die Produkte von Vernier speziell für Unterrichtszwecke entwickelt werden. Sie sind für Industrie-,
Medizin-, Forschungs- und Produktionszwecke nicht geeignet.
Vernier Spannungsfühler
Vernier stellt verschiedene Spannungsfühler mit jeweils unterschiedlichen Eigenschaften her:
Differentieller Spannungsfühler (DVP-BTA), Bereich -6V bis +6V, Eingangsimpedanz 10 MOhm. Differentiell bedeutet,
dass die schwarze Messleitung nicht mit der Masse des Interface verbunden ist. Es können daher mehrere DVP-BTA am
gleichen Interface ohne Masseprobleme betrieben werden.
Spannungsfühler (VP-BTA), Bereich -10V bis +10V. Die Eingangsimpedanz ist gleich der Eingangsimpedanz des Inter-
face. Dieser Sensor hat die schwarze Messleitung auf Massepotential. Beachten Sie dies, wenn Sie mehrere Sensoren
betreiben wollen. Dieser Sensor liefert einen willkürlichen Messwert bei offenen Messleitungen.
Spannungsfühler 30V (30V-BTA), Bereich -30V bis +30V, Eingangsimpedanz 30 kOhm. Bei diesem Sensor liegt die
schwarze Messleitung auf Massepotential des Interface. Bitte beachten Sie dies, wenn mehrere Sensoren gleichzeitig
angeschlossen sind. Der Messwert bei offenen Messleitungen ist nahe Null Volt.
Kompatibilität mit Datenloggern
Referenz
30V-BTA
DVP-BTA
VP-BTA
Weitere Informationen u.a. zur Verwendung der Stromfühlers mit mobilen Endgeräten finden Sie auf der Webseite
www.vernier.com/vp-bta unter Sensor Requirements.
Benutzung des Spannungsfühlers
Die gängige Methode zur Benutzung des Sensors:
1. Verbinden Sie den Sensor mit einer kompatiblen Schnittstelle.
2. Starten Sie die Software zur Messwerterfassung und wählen Sie Datei/Neu.
3. Die Software erkennt den Sensor und lädt eine Grundeinstellung für die Erfassung.
Sie können nun mit der Messwerterfassung beginnen.
Kalibrierung
Vor der Messung sollte der Sensor auf Null gestellt werden, indem man die Messleitungen kurzschließt und die Software auf
Null Volt einstellt.
Technische Daten
Messbereich:
Aufzeichnung der Daten von Strom- und Spannungsfühlern
LabQuest2 LabQuest LabQuest Mini
Spannungsfühler potentialgebunden 10 V
GO!Link
mit Computer
10 V
1
Sensor DAQ TI Nspire
/ LabCradle
