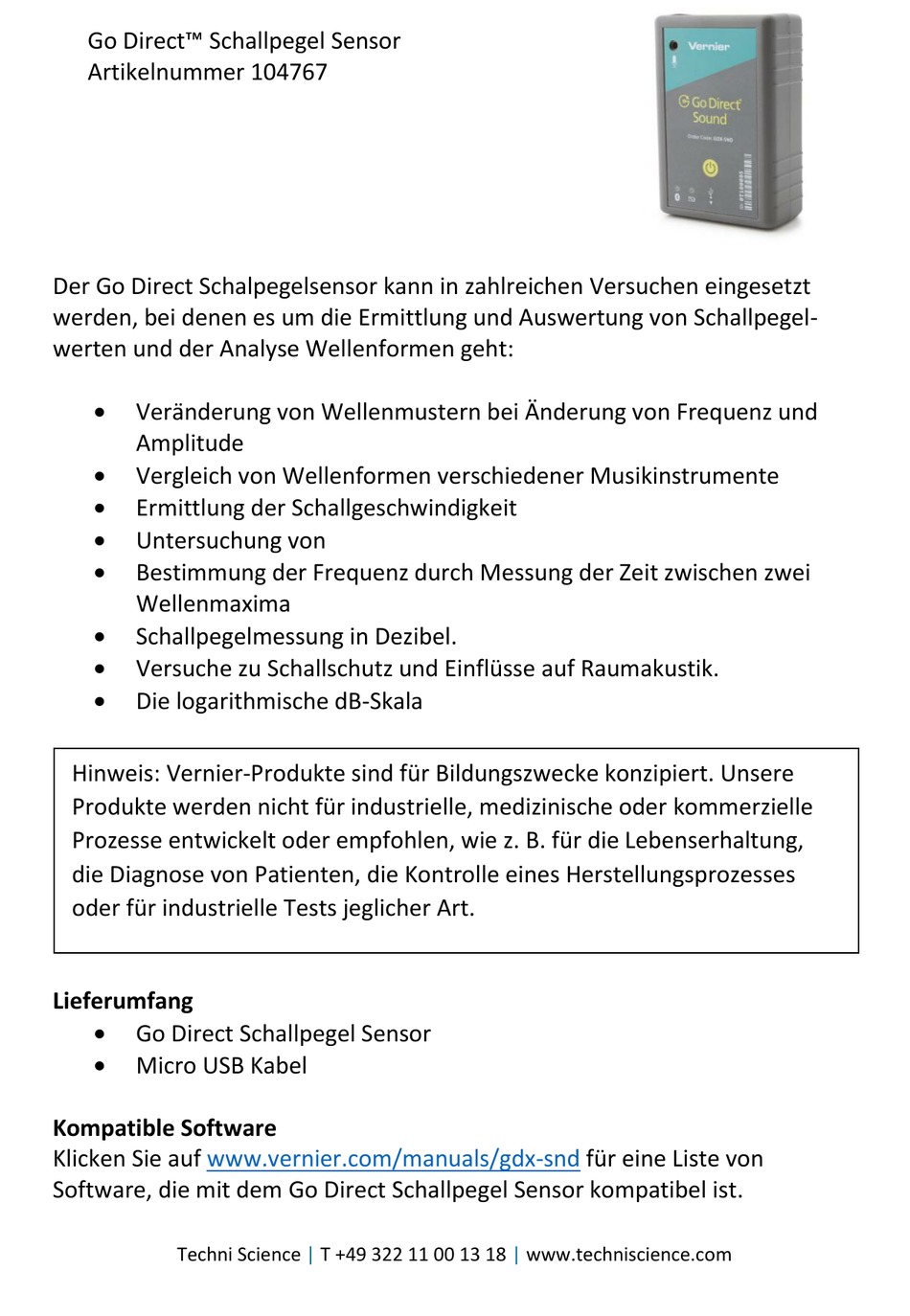

Go Direct™ Schallpegel Sensor
Artikelnummer 104767
Der Go Direct Schalpegelsensor kann in zahlreichen Versuchen eingesetzt
werden, bei denen es um die Ermittlung und Auswertung von Schallpegel-
werten und der Analyse Wellenformen geht:
Veränderung von Wellenmustern bei Änderung von Frequenz und
Amplitude
Vergleich von Wellenformen verschiedener Musikinstrumente
Ermittlung der Schallgeschwindigkeit
Untersuchung von
Bestimmung der Frequenz durch Messung der Zeit zwischen zwei
Wellenmaxima
Schallpegelmessung in Dezibel.
Versuche zu Schallschutz und Einflüsse auf Raumakustik.
Die logarithmische dB-Skala
Hinweis: Vernier-Produkte sind für Bildungszwecke konzipiert. Unsere
Produkte werden nicht für industrielle, medizinische oder kommerzielle
Prozesse entwickelt oder empfohlen, wie z. B. für die Lebenserhaltung,
die Diagnose von Patienten, die Kontrolle eines Herstellungsprozesses
oder für industrielle Tests jeglicher Art.
Lieferumfang
Go Direct Schallpegel Sensor
Micro USB Kabel
Kompatible Software
Klicken Sie auf
www.vernier.com/manuals/gdx-snd
Software, die mit dem Go Direct Schallpegel Sensor kompatibel ist.
Techni Science
|
T +49 322 11 00 13 18
für eine Liste von
|
www.techniscience.com
Verwandte Anleitungen für Vernier Go Direkt
Inhaltszusammenfassung für Vernier Go Direkt
- Seite 1 Versuche zu Schallschutz und Einflüsse auf Raumakustik. Die logarithmische dB-Skala Hinweis: Vernier-Produkte sind für Bildungszwecke konzipiert. Unsere Produkte werden nicht für industrielle, medizinische oder kommerzielle Prozesse entwickelt oder empfohlen, wie z. B. für die Lebenserhaltung, die Diagnose von Patienten, die Kontrolle eines Herstellungsprozesses oder für industrielle Tests jeglicher Art.
- Seite 2 Bluetooth Verbindung 1. Installieren Sie Graphical Analysis 4 auf Ihrem Computer, Chromebook™ oder mobilen Endgerät. Unter www.vernier.com/ga4 finden Sie verfügbare Software für das Gerät. 2. Laden Sie den Sensor vor dem ersten Gebrauch mindestens 2 h auf. 3. Schalten Sie Ihren Sensor ein, indem Sie den Ein- / Ausschalter einmal drücken.
- Seite 3 Halten Sie die Taste länger als drei Sekunden gedrückt, um in den Energiesparmodus zu wechseln. Die rote LED-Anzeige hört in diesem Modus auf zu blinken. Verbindung des Sensors Unter folgendem Link finden Sie aktuelle Verbindungsinformationen: www.vernier.com/start/gdx-snd. Techni Science T +49 322 11 00 13 18 www.techniscience.com...
- Seite 4 Bluetooth Verbindung Verbindungsbereitschaft Rote LED blinkt, wenn der Sensor aktiv und bereit ist, sich über Bluetooth zu verbinden. Verbunden Die grüne LED blinkt, wenn der Sensor über Bluetooth verbunden ist. USB Verbindung Verbunden und aufladend Die LED neben dem Batteriesymbol leuchtet orange, wenn der Sensor über USB mit GA4 verbunden ist und das Gerät aufgeladen wird.
- Seite 5 Gebrauchshinweise Schließen Sie den Sensor gemäß den Schritten im Abschnitt "Erste Schritte" dieses Benutzerhandbuchs an. Kanäle Der Go Direct Schallpegel Sensor hat vier Messkanäle: Mikrophon Schallpegel A gewichtet Schallpegel C gewichtet Wellenamplitude Mikrophon Wenn der Sensor angeschlossen wird, ist der Mikrofonkanal standardmäßig aktiviert.
- Seite 6 Sie beispielsweise den Geräuschpegel im Klassenraum messen möchten. Hinweise zur Unterscheidung von a- und C-gewichteten Schallpegelmes- sungen finden Sie beispielsweise unter http://www.vernier.com/til/3500. Das eigentliche Mikrophon zur Schallmessung befindet sich im Gehäuse des Sensors hinter einer kleinen Öffnung. Es ist sinnvoll den Sensor mit dieser Öffnung in Richtung Schallquelle auszurichten.
- Seite 7 Die beiden Kanäle Mikrophon und Wellenamplitude sind nicht kalibriert, das bedeutet, die y-Achse hat eine beliebige Einheit in der Darstellung. Es wird die Spannung, die das Mikrophon darstellt grafisch dargestellt. Informationen dazu finden Sie unter http://www.vernier.com/til/656. Schallpegel Die beiden Schallpegelkanäle benötigen keine gesonderte Kalibrierung. Sie sind werkskalibriert, die Daten sind im Sensor gespeichert.
-
Seite 8: Batterieinformationen
Das System ist so konzipiert, dass es sehr wenig Strom verbraucht und keine hohen Anforderungen an den Akku stellt. Obwohl der Akku eine einjährige Garantizeit hat, sollte die erwartete Lebensdauer der Batterie mehrere Jahre betragen. Ersatz Akkus sind bei Vernier erhältlich (Bestellnummer: GDX-BAT- 300). Lagerung und Wartung Um den Go Direct Schallpegel Sensor für längere Zeit zu lagern, versetzen Sie... - Seite 9 Fehlerbehebung befolgt und immer noch Probleme mit Ihrem Go Direct- Schallpegel Sensor haben, wenden Sie sich an den technischen Support von Vernier unter support@vernier.com oder rufen Sie die Nummer 888-837- 6437 an. Support-Spezialisten arbeiten mit Ihnen zusammen, um festzustellen, ob das Gerät zur Reparatur eingesendet werden muss. Zu diesem Zeitpunkt wird eine Return Merchandise Authorization (RMA) - Nummer ausgestellt und Anweisungen zur Rücksendung des Geräts zur...
- Seite 10 USB-C zu Micro USB Kabel CB-USB-C-MICRO Garantie Vernier garantiert, dass dieses Produkt für die Dauer von fünf Jahren ab dem Datum der Lieferung an den Kunden frei von Material- und Herstellungsfehlern ist. Diese Garantie deckt keine Schäden am Produkt ab, die durch Missbrauch oder unsachgemäßen Gebrauch verursacht werden.
-
Seite 11: Alleinvertretung Durch
Techni Science Brüsselerstraße Alleinvertretung durch 49124| Georgsmarienhütte T 0049 322 11 00 13 18 www.tecniscience.com/de info@techniscience.com| www.techniscience.com Rev. 6/15/17 Go Direct, Graphical Analysis und andere abgebildete Marken sind unsere Marken oder eingetragene Marken in den Vereinigten Staaten. iPad ist eine Marke von Apple Inc., registriert in den USA und anderen Ländern. Alle anderen Marken, die nicht unser Eigentum sind, sind Eigentum ihrer jeweiligen Inhaber, die mit uns verbunden sind, oder gesponsert sein können.
