ACO UPRO Installationsanweisung

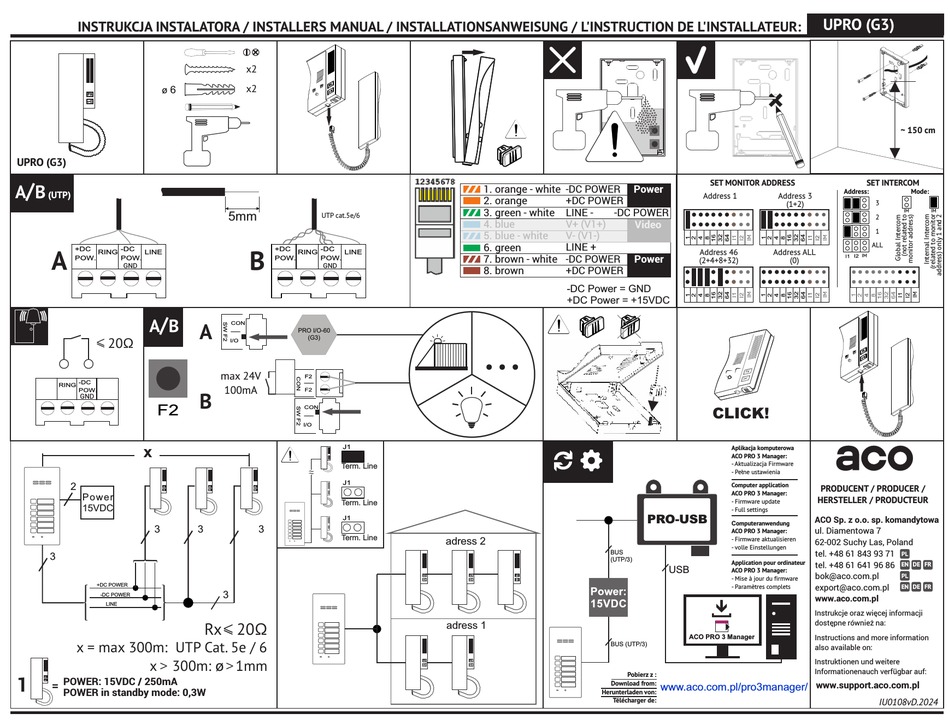

INSTRUKCJA INSTALATORA / INSTALLERS MANUAL / INSTALLATIONSANWEISUNG / L'INSTRUCTION DE L'INSTALLATEUR:
6
ø
F 2

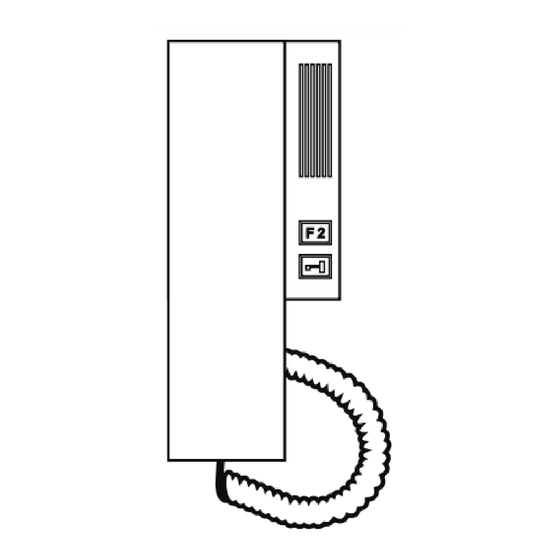

UPRO (G3)
/
A B
(UTP)
A
GND
/
A B
⩽
20Ω
GND
x
2
F 2
Power
15VDC
3
3
+DC POWER
-DC POWER
LINE
x = max 300m: UTP Cat. 5e / 6
x 300m: ø 1mm
1
POWER: 15VDC / 250mA
F 2
=
POWER in standby mode: 0,3W
x2
x2
5mm
UTP cat.5e/6
GND
A
PRO I/O-60
(G3)
max 24V
100mA
B
F 2
Term. Line
F 2 F 2
F 2
Term. Line
3 3
F 2
Term. Line
3
⩽
Rx 20Ω
1. orange - white -DC POWER
2. orange +DC POWER
3. green - white LINE -
4. blue V+ (V1+)
5. blue - white V- (V1-)
6. green LINE +
7. brown - white -DC POWER
8. brown +DC POWER
-DC Power =
+DC Power =
...
adress 2
F 2 F 2 F 2
adress 1
F 2 F 2
Herunterladen von:
SET MONITOR ADDRESS
Power
Address 1 Address 3
(1+2)
-DC POWER
Video
Address 46 Address ALL
Power
(2+4+8+32) (0)
GND
+15VDC
CLICK!
Aplikacja komputerowa
ACO PRO 3 Manager:
- Aktualizacja Firmware
- Pełne ustawienia
Computer application
ACO PRO 3 Manager:
- Firmware update
- Full settings
PRO-USB
Computeranwendung
ACO PRO 3 Manager:
- Firmware aktualisieren
- volle Einstellungen
BUS
(UTP/3)
Application pour ordinateur
USB
ACO PRO 3 Manager:
- Mise à jour du firmware
- Paramètres complets
ACO PRO 3 Manager
BUS (UTP/3)
Pobierz z :
Download from:
www.aco.com.pl/pro3manager/
Télécharger de:
UPRO (G3)
~ 150 cm
SET INTERCOM
Address: Mode:
3
IM IM
2
1
ALL
IM
PRODUCENT / PRODUCER /
HERSTELLER / PRODUCTEUR
ACO Sp. z o.o. sp. komandytowa
ul. Diamentowa 7
62-002 Suchy Las, Poland
tel. +48 61 843 93 71
tel. +48 61 641 96 86
EN DE FR
bok@aco.com.pl
export@aco.com.pl
EN DE FR
www.aco.com.pl
Instrukcje oraz więcej informacji
dostępne również na:
Instructions and more information
also available on:
Instruktionen und weitere
Informationenauch verfügbar auf:
www.support.aco.com.pl
IU0108vD.2024
