ACO COMO-PRO-CODE-V Serie Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung für digitale Panels für das PRO-System:
konzipiert, in denen neben dem Audiosignal auch ein Videosignal übertragen werden muss.
Kommunikation (Gegensprechanlage) zwischen Empfängern. Die Panels sind in einer Version mit integrierter Kamera
erhältlich: COMO-PRO-CODE-Vx, und in der Audioversion COMO-PRO-CODE-Ax (ohne integrierte Kamera – in diesem
Fall ist die Bedienung der Panels bis auf die Videofunktionen analog). Es ist auch möglich, eine externe Kamera an die
Audio-Panels anzuschließen - die Funktionsweise des Systems entspricht dann der einer eingebauten Kamera (für
Einzelheiten zu einer solchen Lösung wenden Sie sich bitte an die technische Abteilung von Aco).
bietet. WICHTIG! Für die Desinfektion von Sprechanlagen aus Edelstahl sollten nur Reinigungsmittel auf Alkoholbasis
verwendet werden. Chloride aller Art (die in der Zusammensetzung gängiger Reinigungsmittel enthalten sind) sind
schädlich für die Stahloberfläche, da sie die natürliche Schutzschicht abtragen und die Gefahr von Korrosionsspuren
erhöhen.
individuellen 4-stelligen Code geöffnet werden kann, sowie über bis zu zwei unabhängige beleuchtete Klingeltasten, die
bestimmten
hintergrundbeleuchtetes Feld zum Beschriften, in das die Wohnungsnummer oder andere Informationen leicht angebracht
werden können. Zusammen mit unteren Feld zum Beschriften wurde ein Lesegerät für Transponder als
Schlüsselanhänger-Chip integriert, mit dem sich die Pforte/Tür direkt vom Panel aus öffnen lässt (zwei ausreichende
Schlüsselanhänger-Chips sind im Lieferumfang enthalten).
einen eingebauten Videosplitter verfügt: 1 Paneleingang, bis zu 3 Ausgänge für Monitore oder Ausgänge für
Audioempfänger. Die Sprechanlage arbeitet mit Empfängern, die für das PRO-System bestimmt sind: Zu den
Videoempfängern gehören: GLASS-PRO-7, MPRO 4, MPRO800 3.5 Serie, während Audio-Empfänger: UPRO oder UPRO800 Serie. Die
Sprechanlage zeichnet sich durch ihre Benutzerfreundlichkeit, Funktionalität und einfache Installation aus. Nach Anschluss des optionalen PRO-I/O-
60-Moduls (ein Modul mit eingebautem Relais und Eingang für einen zusätzlichen Taster) ermöglicht es auch die Steuerung externer Geräte, z. B.
Tor, Schranke, Rollläden, Beleuchtung. Das PRO-I/O-60-Modul kann auch die Funktion einer Türklingel annehmen – wenn ein Klingeltaster
angeschlossen wird, klingeln die Empfänger mit einem anderen, charakteristischen Ton (die PRO-Empfänger haben auch die Möglichkeit, eine
Klingeltaste direkt anzuschließen, aber es ist notwendig, zusätzliche Kabel zu jedem Empfänger zu verlegen, der diese Funktion erfüllen soll).
Die Verkabelung (Topologie) der Sprechanlage basiert auf einem Twisted-Pair-Kabel der Kategorie mind. 5e (UTP-Kabel) im Falle einer
Videosprechanlage oder mit 3 beliebigen Adern im Falle einer Audiosprechanlage. Es ist zu beachten, dass der Querschnitt der Leitungen Einfluss
auf die maximalen Entfernungen zwischen der Stromversorgung und den einzelnen Komponenten der Sprechanlage hat.
Das Panel verfügt über vorkonfigurierte Einstellungen, die für die meisten Fälle ausgewählt sind – aus diesem Grund muss die Sprechanlage
nicht konfiguriert werden – sie funktioniert sofort nach dem Einschalten. Die Konfiguration aller Einstellungen ist nur mit der PC-Anwendung „PRO 3
MANAGER" und den optionalen Modulen zum Anschließen der Sprechanlage an einen PC über PRO-USB 2.0 (separat zu erwerben) möglich. Die
Anwendung PRO 3 MANAGER ermöglicht auch die Verwaltung von Transpondern als Schlüsselanhänger-Chips und Software-Updates. Alle
Anwendungen sind kostenlos erhältlich unter www.aco.com.pl. Wir können den PRO-USB 2.0 überall in der Installation der Sprechanlage anschließen
und die Einstellungen aller PRO-Geräte der 3. Generation verwalten. Das Hinzufügen weiterer und das Entfernen von Transponder als
Schlüsselanhänger-Chips ist auch über den im Set enthaltenen Master- Schlüsselanhänger-Chip möglich (ohne die Sprechanlage an einen PC
anschließen oder demontieren zu müssen).
PRO der 3. Generation umfasst u.a.:
- Programmierung von Einstellungen und Software-Updates über den Systembus (optionales PRO-USB-Modul erforderlich)
- Individuelle Nummer für jedes Modul (Dev ID)
- Kompatibilität mit früheren Generationen des PRO-Systems
- Anschluss von zwei Panels der Sprechanlage in einem System, d. h. Master und Slave (zur Umschaltung des Kamerasignals ist ein
Kameraschaltmodul erforderlich: PRO-VIDEO-SW2-60 (G3))
TECHNISCHE DATEN
•
Versorgungsspannung
•
Stromverbrauch im Standby-Modus
•
Maximale Stromaufnahme
•
Versorgungsspannung des elektrischen Türöffners
•
Zulässige Belastung des E - Türöffner - Ausgangs
•
Ausgangsart
•
Aktivierungszeit der Sperre
•
Art der Ausgangssteuerung
•
Betrachtungswinkel der Kamera
•
Horizontaler und vertikaler Kameraeinstellwinke
•
Steckertyp
•
Gehäusematerial
•
Widerstand des externen Öffnungseingangs (INPUT)
•
INPUT
•
Abmessungen Front (H x B)
•
Standard für unterstützte Transponder-Karten (RFID)
•
Maximale Anzahl der unterstützten Transponder-Karten
•
Maximale Anzahl der unterstützten Codes
ACO Sp. z o.o. sp. komandytowa, 62-002 Suchy Las, ul. Diamentowa 7, tel./ fax +48 61 843 93 71

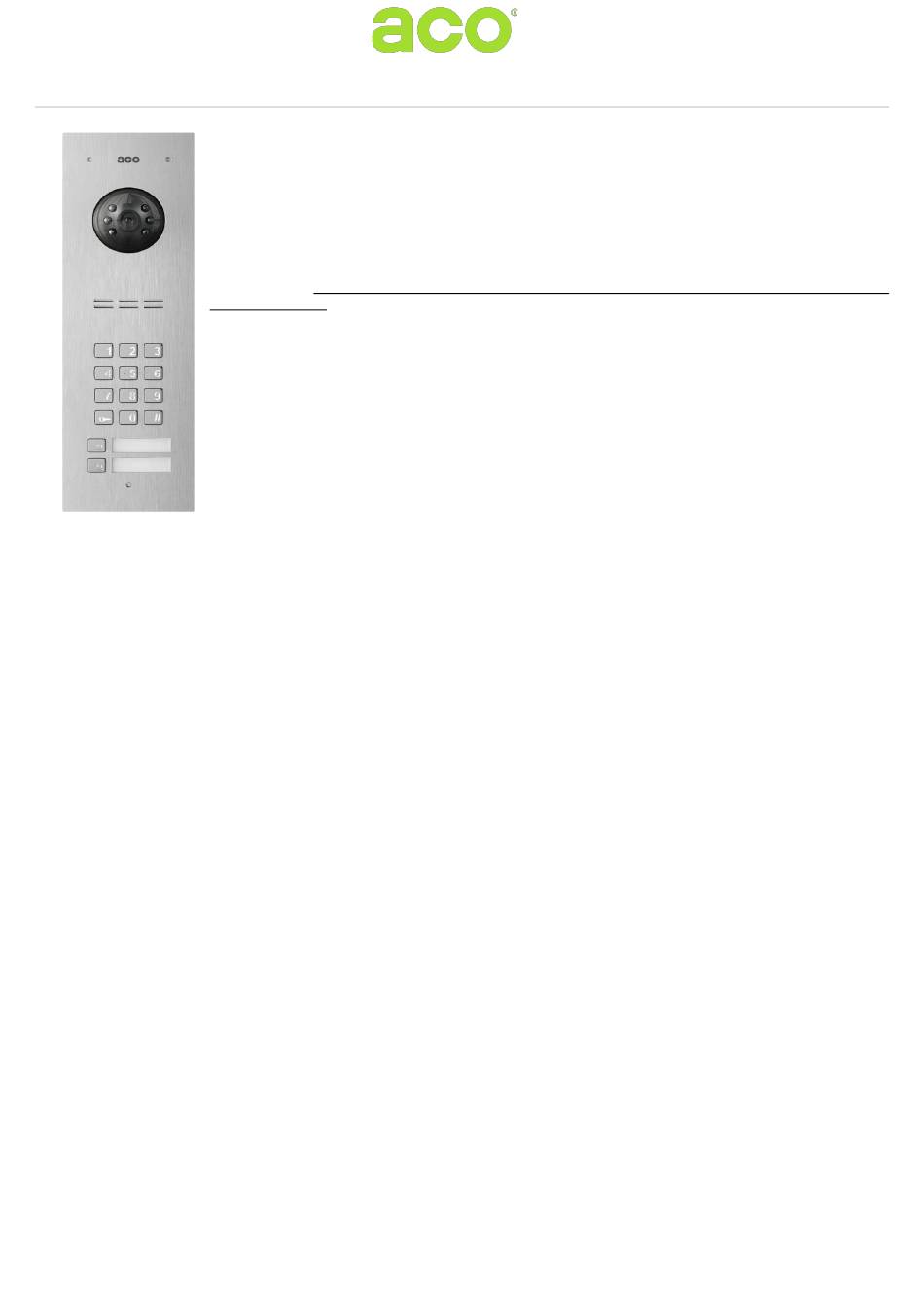

COMO-PRO-CODE-Vx / COMO-PRO-CODE-Ax
ALLGEMEINE INFORMATIONEN
Das digitale Videogegensprechanlage COMO PRO CODE (Generation 3) ist für Ein- und Mehrfamilienhäuser
Die Vorderseite ist aus Edelstahl gefertigt, der einen wirksamen mechanischen und witterungsbedingten Schutz
Das Panel verfügt über ein hintergrundbeleuchtetes Tastenfeld für das Codeschloss, mit dem die Tür mit einem
Wohnungen zugeordnet
Für die Stromversorgung des Panels ist ein energieeffizientes Schaltnetzteil
Aco
werden können. Außerdem
15VDC ±5%
~2,5W
400mA
12 VDC - 15 VDC
1,5A
normal oder reversibel (werkseitig: normal)
0,6 bis 25 s (Werkseinstellung: 4 s)
Impuls an Türöffner (Werkseinstellung) oder fest an Relais
ca. 90º
20º
RJ45-Buchse / abnehmbare ARK-Schraubverbinder
Edelstahl
≤ 20 Ω, Eingangstyp: Schließer (NO)
0 - 25 s Auslöseverzögerungszeit (Werkseinstellung: 0 s)
Video 286 x 90 mm, Audio 197 x 90 mm,
Unique 125 kHz
10 für jede Adresse/Klingeltaste (oder 10210 über die
PC-Anwendung verfügbar)
1 für jede Adresse/Klingeltaste (oder 1024 über die PC-Anwendung verfügbar)
www.aco.com.pl
Sie ermöglicht auch die interne
befinden sich neben den
PS45-15-PRO-13 vorgesehen, das über
Audio Aufputz 174,8 x 67,8 mm
Tasten ein
