Verwandte Anleitungen für Garlando TOORX PRX3000
Inhaltszusammenfassung für Garlando TOORX PRX3000

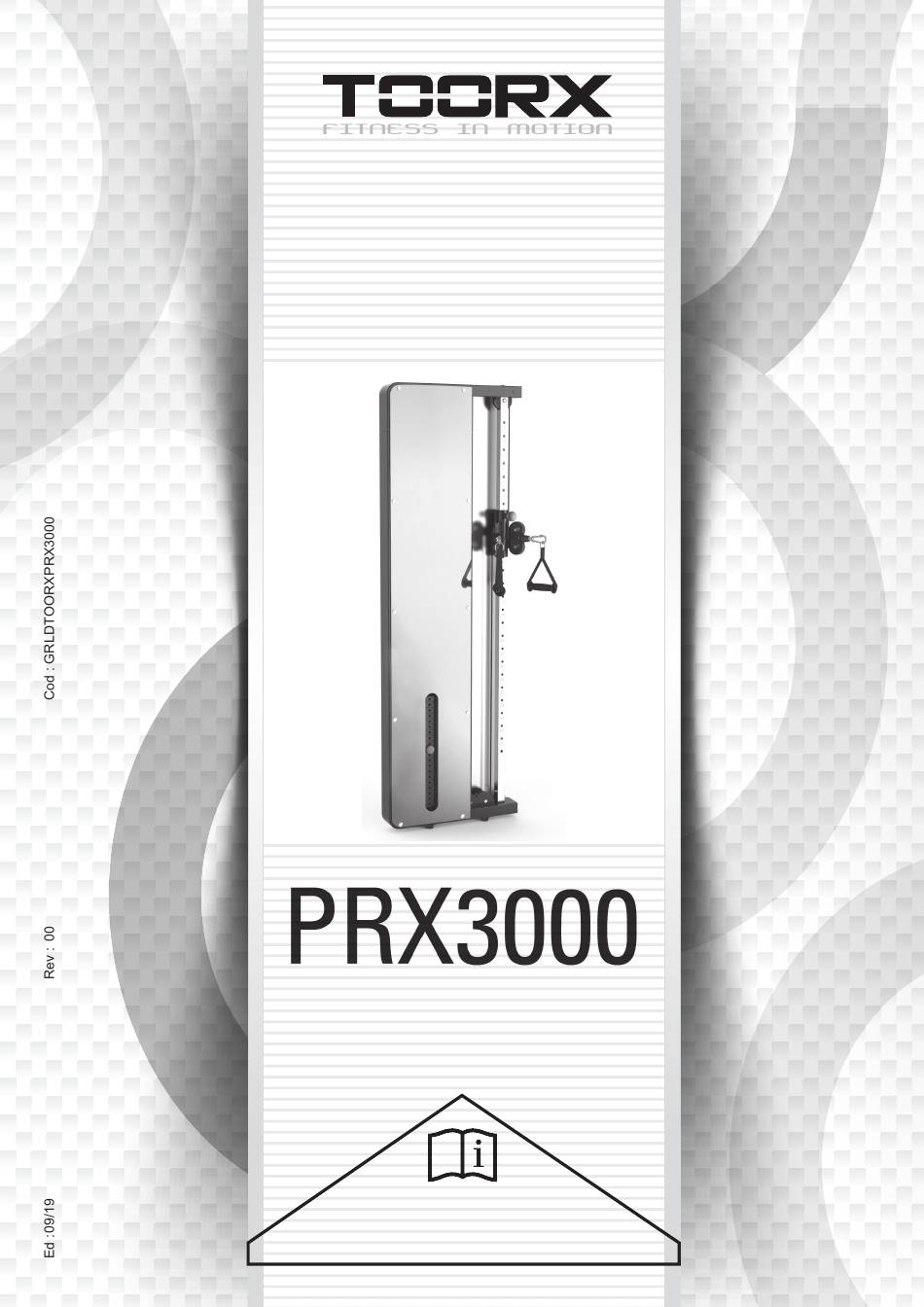

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Anleitung Zum Entfernen Der Festen Platte
ANLEITUNG ZUM ENTFERNEN DER FESTEN PLATTE Schraubenschlüs sel (5) die M6x10 Schrauben der festen Platte abschrauben. - Seite 3 1. Die Montagegröße ausmessen und die 4 Spreizschrauben an der Wand befestigen. 2. Den vierteiligen Verbinder (24) herausnehmen und am Gerät befestigen. 3. Die hintere Abdeckung (31) und die M6x15 Schrauben (52) nehmen und mit einem Schraubenschlüssel die hintere Abdeckung an das Gerät montieren. 4.
- Seite 4 Abbildung A Kabel zu lang Einstellung der Kabellänge Nach längerem Gebrauch des Gerätes dehnt sich langsam das Kabel. Es muss daher neu eingestellt werden, damit das Gerät wieder in optimalem Zustand ist. Einstellung des Kabels 1. Die vordere Abdeckung des Gerätes abnehmen. 2.
- Seite 5 Nach längerem Gebrauch ist das Kabel möglicherweise abgenutzt und gedehnt. Wenn das Kabel zu lang ist, kann der Doppelrollenkopf eingestellt werden. Falls das Kabel zu stark abgenutzt ist, muss es ausgetauscht werden.
- Seite 6 Q’TY Q’TY ITEM DESC ITEM DESC Base feet Head piece Left upright Right upright Stainless steel Sliding seat upright Double pulley Stainless steel case guide bar Connection wall Double pulley board seat Pulley Pulley ∮10*36.5 ∮10*27.5 connection long connection short shaft shaft Double pulley...
- Seite 7 Q’TY Q’TY ITEM DESC ITEM DESC 75Pulley 50Pulley Cable ∮26*∮10*8 ∮35*50 Shaft connecting sleeve handrail Front cover T6.0*380*1934 Hollow short ∮60*35 Rear cover T4.0*260*1934 sleeve φ37*φ34*16*(M6* ∮50*∮20*25 Cushion Flat cushion Square ∮3.3*∮2.38*19*9 Cable inner tube 50*100*T1.8 sleeve ∮12*∮5*9.8 Stopple A Screw M5*10 Screw...
- Seite 9 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
