Modul 96-PA-RCM / 96-PA-RCM-EL

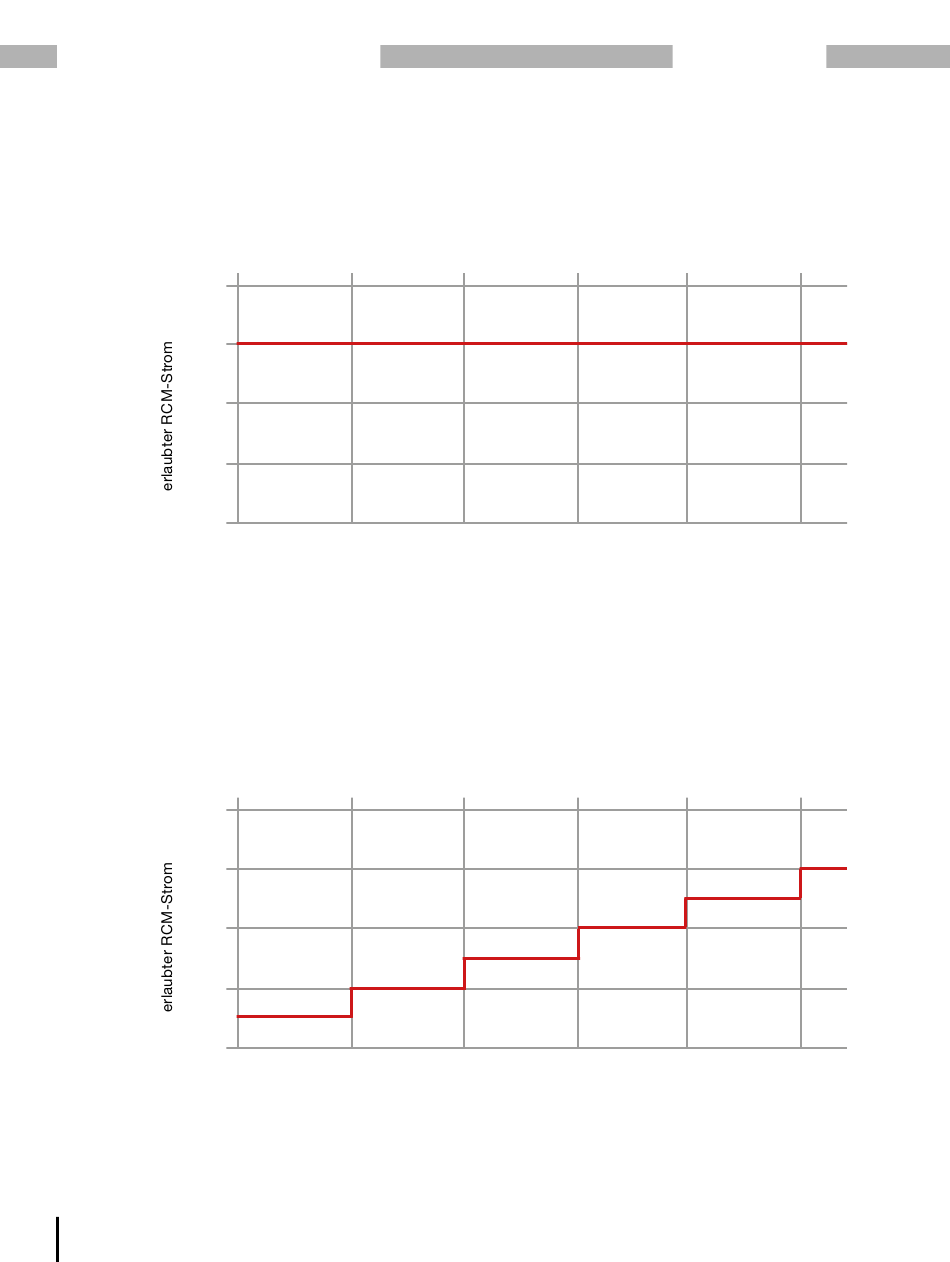

6.9.2 Beispiel Graph „Berechnung des statischen Differenzstrom-Grenzwerts
Der Beispiel-Graph zeigt einen statischen Differenzstrom-Grenzwert, der bei jedem Nennstrom (des Sys-
tems) gültig ist:
· Referenzwert Nennstrom (nicht konfigurierbar).
· Differenzstrom-Grenzwert: 300 mA.
400 mA
Abb.
Beispiel-Graph
mit dem Modus
„Berechnung
des statischen
300 mA
Differenzstrom-
Grenzwerts"
200 mA
100 mA
0 mA
0 A
Am Graphen erkennt der Nutzer der Funktion
· die statische Grenzwertberechnung ist aktiv.
· den erlaubten Differenzstrom (RCM-Strom) des Systems.
6.9.3 Beispiel Graph „Berechnung des schrittweisen Differenzstrom-Grenzwerts
Der Beispiel-Graph zeigt die schrittweise Erhöhung der Differenzstrom-Grenzwerte des Referenzwerts
Leistung (des Systems) mit folgenden Schritten (Leistungsstufen):
· Referenzwert: Leistung in kW.
· Differenzstrom-Grenzwert pro Leistungsstufe: 50 mA.
400 mA
Abb.
Beispiel-Graph
mit dem Modus
„Berechnung des
schrittweisen
300 mA
Differenzstrom-
Grenzwerts"
200 mA
100 mA
0 mA
0 kW
Am Graphen erkennt der Nutzer der Funktion
· die schrittweise Grenzwertberechnung ist aktiv.
· den erlaubten Differenzstrom (RCM-Strom) des Systems pro Schritt (Leistungsstufe).
28
20 A
Differenzstrom-Grenzwerte (für bis zu 10 Leistungsstufen)
max. 100 mA
max. 50 mA
5 kW
Leisungsstufen des Referenzwerts
40 A 60 A
Nennstrom
max. 200 mA
max. 150 mA
10 kW 15 kW
www.janitza.de
Differenzstrom-Grenzwert
80 A 100 A
max. 300 mA
max. 250 mA
20 kW 25 kW
