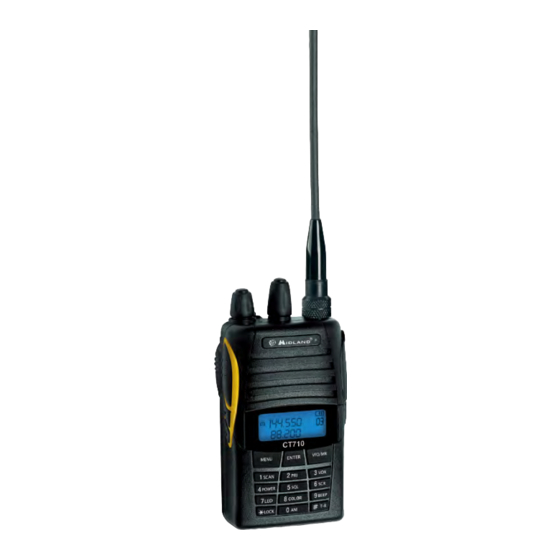

Midland ct 710 Bedienungsanleitung

Midland ct 710 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ct 710:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

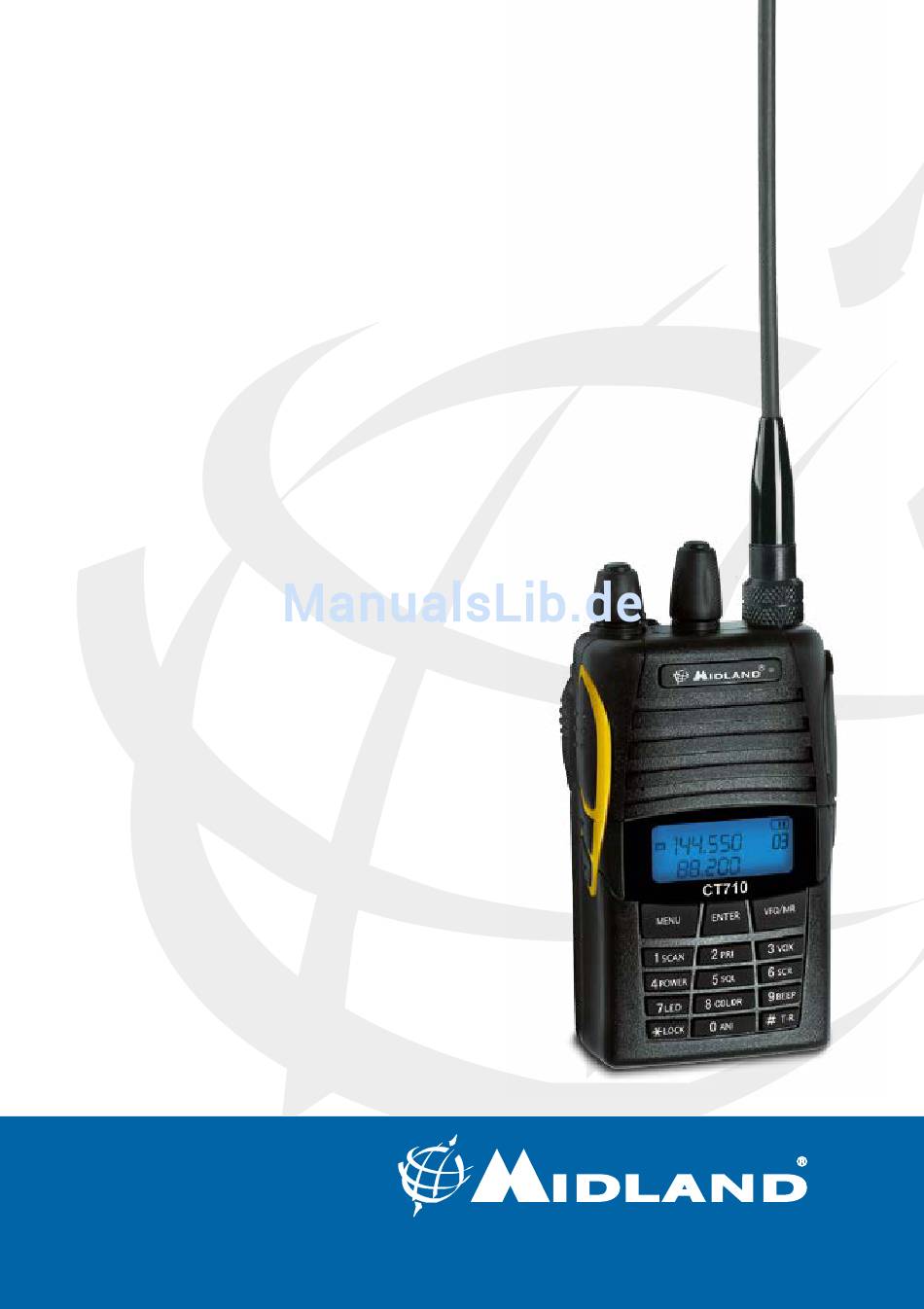

CT 710
"
Bedienungsanleitung
V H F / U H F S E N D E E M P FÄ N G E R |

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Midland ct 710

Inhaltszusammenfassung für Midland ct 710

  • Seite 1 CT 710 ” Bedienungsanleitung V H F / U H F S E N D E E M P FÄ N G E R |...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: Wartung Die Hauptfunktionen Beschreibung des Geräts LCD-Display Sendeempfänger Grundoperationen Antenne Ein- und Ausschalten der Stromversorgung Monitorfunktion Übertragung Modus wählen Dualband-Modus Singleband-Modus Kanalmodus Frequenzmodus Radiofunktion Die Definition der Seitentaste 2 DTMF-Code DTMF programmiert per Software ANI PTT-ID-Betrieb Tastaturbefehle Funktion Cloning Funktion CT710 Bedienungsanleitung...
  • Seite 3 Menüfunktion Menübedienung Menü Funktionsliste Menüfunktionen - Einleitung und Einstellung Notfallalarm Einstellen Frequenzinvertierung Scannen Scantyp wählen VOX Empfindlichkeitseinstellung Leistungs-Einstellung (hoch oder niedrig) Rauschsperren-Einstellung Scrambler-Einstellung Hintergrundbeleuchtung ein/aus Hintergrundbeleuchtung Farbauswahl Piepton ein/aus Einstellung der Tastensperre Senden TOT-Einstellung Sprachansagen (nur in englischer Sprache) Repeatershift-Einstellung Die Auswahl der CTCSS-Töne und DCS-Codes CTCSS/DCS (R-CDC) Einstellung für Empfang CTCSS/DCS (T-CDC) Einstellung für Senden...

  • Seite 4: Inhalt

    • Kurzanleitung Im Falle, dass die Ware unvollständig ist oder beim Transport beschädigt wurde, wenden Sie sich bitte an Ihren MIDLAND Händler. Wartung Ihr Sendeempfänger ist ein elektronisches Produkt und sollte mit Sorgfalt behandelt werden. Die nachstehenden Wartungshinweise helfen Ihnen, die Gewährleistungspflichten zu erfüllen, damit Sie dieses Produkt viele Jahre...

  • Seite 5: Die Hauptfunktionen

    Die Hauptfunktionen • Duoband (VHF/UHF) angezeigt • Frequenzbereiche: 144-146 MHz und 430-440 MHz (Rx / Tx). • Betriebsmodus: UHF-VHF, VHF-VHF oder UHF-UHF • Ausgangsleistung: 5W VHF /4W UHF • 128 gespeicherte Kanäle • Scrambler (Level kann per Software programmiert werden) •...

  • Seite 6: Beschreibung Des Geräts

    Beschreibung des Geräts LCD-Display Indikatoren: DTMF-Codes UKW-Radio Vox-Funktion Invertierte Frequenz Frequenzoffset +/- Kanalabstand breit/schmal ID-Code-Aktivierung Batterieanzeige Notruf Scan Prioritäts-Scan CT710 Bedienungsanleitung...
  • Seite 7 Kompander CTCSS-Ton DCS-Code Tastensperre RSSI – Signalstärke empfangen/gesendet Scrambler Menü-/Kanalnummer Übertragung mit hoher/mittlerer/niedriger Leistung Band A gewählt Band B gewählt Frequenz CT710 Bedienungsanleitung...

  • Seite 8: Sendeempfänger

    Sendeempfänger Netzschalter/Lautstärke-Regler Drehwahlschalter Antenne LCD-Display MENÜ ENTER (Um die Menüs aufzurufen und die Auswahl zu bestätigen) Alphanumerische Tastatur Lock (Tastatursperre) T-R (Aktivierung der Frequenzinversion) 10. VFO/MR (um die Funkgerät-Modi zu wechseln) CT710 Bedienungsanleitung...
  • Seite 9 PTT (push to talk)-Taste Seitentaste 1: A/B Frequenzwahlschalter – Single- oder Dualband -, UKW-Radio Seitentaste 2: 1750/1450/2315 Ton (programmierbar) oder DTMF (programmierbar) Ext. Lautsprecher-/Mikrofon-Buchse Akkuverriegelung CT710 Bedienungsanleitung...

  • Seite 10: Grundoperationen

    Grundoperationen Antenne Setzen Sie den Fußpunkt der gelieferten Antenne auf den SMA- Antennenanschluss, indem Sie die Antenne im Uhrzeigersinn zum Anschrauben drehen. Überdrehen Sie die Antenne nicht. Schrauben Sie die Antenne ab, indem Sie diese gegen den Uhrzeigersinn drehen. Ein- und Ausschalten der Stromversorgung Wenn Sie das Gerät einschalten wollen, drehen Sie den PWR/VOL (Einschalter) im Uhrzeigersinn, bis ein Piepton zu hören ist.

  • Seite 11: Modus Wählen

    Modus wählen Sie können vier verschiedene Betriebsmodi wählen: 1. Dualband-Modus 2. Singleband-Modus 3. Kanalmodus 4. Frequenzmodus. Drücken Sie die Seitentaste 1 zwei Sekunden lang, um zwischen Dualband- und Singleband-Modus zu wechseln. Dualband-Modus Wenn der Dual-Wartemodus ausgewählt ist, zeigt das Display zwei Bänder A oder B.

  • Seite 12: Frequenzmodus

    • zeigt die Empfangs-/Sendefrequenz und den aktuellen Kanal. R 145.025 Empfangsfrequenz T 145.025 Sendefrequenz der aktuelle Kanal Frequenzmodus ‘SINGLEBAND’ R 430.02500 Empfangsfrequenz T 430.02500 Sendefrequenz ‘DUALBAND’ A 145.025 B 430.025 Drücken Sie die Seitentaste 1 zwei Sekunden lang, um zwischen Dualband- und Singlebandmodus zu wechseln.

  • Seite 13: Dtmf-Code

    DTMF-Code Dieses Funkgerät hat die DTMF-Funktion. Bei der Statusübertragung drücken Sie die Zahlen auf dem Tastenfeld oder die Seitentasten, und der entsprechende DTMF-Code wird ausgegeben. Einige Tasten andere DTMF-Codes aus: MENU steht für A, ENTER steht für B, VFO/MR steht für C, steht für D.

  • Seite 14: Tastaturbefehle Funktion

    Tastaturbefehle Funktion MENU ANI-Einstellung MENU Scanmodus MENU Prioritäts-Scanmodus (nur in VFO-Modus) MENU VOX Empfindlichkeitseinstellung MENU Ausgangsleistung-Einstellung MENU Rauschsperre einstellen MENU Scrambler ein/aus-Einstellung MENU Hintergrundbeleuchtung ein/aus-Einstellung MENU Farbe der Hintergrundbeleuchtung-Einstellung MENU Piepton ein/aus MENU CTCSS/DCS-Einstellung beim Empfangen und Senden MENU Repeatershift-Einstellung Cloning Funktion Mit dieser Funktion können Sie alle Daten/Einstellungen (Programmierung) von einem Funkgerät auf ein anderes (ohne Zuhilfenahme eines PC‘s)

  • Seite 15: Menüfunktion

    Menüfunktion Menübedienung Um die Menüfunktionen aufzurufen, gehen Sie folgendermaßen vor: Drücken Sie MENU, um den Menümodus aufzurufen. Drehen Sie den Drehwahlschalter, um das Menü zu wählen. Drücken Sie ENTER im Menü-Modus, um die gewählte Funktion einzustellen: Einige Funktionen stellen Sie über die Zifferntasten ein, aber andere (wie TOT, Voice-, Frequenz-Offset) müssen Sie über den Drehwahlschalter einstellen.

  • Seite 16: Menü Funktionsliste

    Menü Funktionsliste Menü Display Anweisung Kanal oder Frequenz Scan SCAN Prioritätskanal Scan VOX Empfindlichkeit Sendeleistung Rauschsperren-Einstellung Scrambler SCRM Hintergrundbeleuchtung ein/aus Farbe der Hintergrundbeleuchtung LIGHT Piepton BEEP Automatische Nummernidentifizierung, programmierbar per Software Tastensperre KEYBO Scan-Einstellungen Scan-Einstellungen SCANS Sprachansagen VOICE Offset DIFFR CTCSS/DCS Einstellungen für Senden und Empfangen C-CDC CTCSS/DCS Einstellungen für Empfang...
  • Seite 17 Einstellungsangaben CHANNEL OR FREQUENCY SCAN PRIORITY CHANNEL SCAN OFF~9 HIGH/LOW OFF/ON OFF/ON/AUTO BLUE/ ORANGE/PURPLE OFF/ON OFF/ON MANUAL/AUTO OFF~270 CO/TO/SE OFF/ENG 0-38.000(VHF) - 0-69.950(UHF) OFF-254.1/D023-D754 OFF-254.1/D023-D754 OFF-254.1/D023-D754 +/-/0 5K/10K/6.25K/12.5K/25K WIDE/NARROW ROG ON/ROG OFF CT710 Bedienungsanleitung | 17...

  • Seite 18: Menüfunktionen - Einleitung Und Einstellung

    Menüfunktionen - Einleitung und Einstellung Notfallalarm Es gibt zwei Arten von Alarmen: 1. Drücken Sie die Seitentaste 2 Seitentaste 1 zur gleichen Zeit: das Funkgerät schaltet zum Notfallalarm um und sendet gleichzeitig den Alarmton und ANI (falls programmiert) zu Ihrem Partner. Der Alarm bleibt solange aktiv, bis die gedrückt wird.

  • Seite 19: Vox Empfindlichkeitseinstellung

    Frequenz oder Kanalscan Im Kanal-/Frequenzmodus drücken Sie MENU und 1SCAN: das Funkgerät wird von dem aktuellen Kanal durch alle Kanäle scannen und, wann immer ein Signal erkannt wird, wird das Funkgerät das Scannen 8 Sekunden lang anhalten. Dann drücken Sie PTT, um zu senden: Es wird dann weiter nach 8 Sekunden scannen.

  • Seite 20: Leistungs-Einstellung (Hoch Oder Niedrig)

    Leistungs-Einstellung (hoch oder niedrig) Mit dieser Funktion können Sie die Leistungsstufe wählen; Sie können zwischen High (H) und Low (L) zu wählen. Im Kanal-/Frequenzmodus drücken Sie MENU und 4PWR: der Bildschirm zeigt „004 POW?“. Drücken Sie ENTER, und das Display zeigt „POW (niedrige Leistung) oder L“...

  • Seite 21: Hintergrundbeleuchtung Ein/Aus

    Aktivierung: Drücken Sie MENU 6SCR Taste, und das Display zeigt „006 SCRM?“. Drücken Sie ENTER: Das Display wird „ON“ (Scrambler an) bzw „OFF“ (Scrambler aus) anzeigen. Nutzen Sie den Drehwahlschalter, um ein/aus zu wählen, und drücken Sie ENTER zur Bestätigung; drücken Sie VFO/MR um das Menü...

  • Seite 22: Senden Tot-Einstellung

    Drücken Sie ENTER: das Display zeigt „AUTO“ (Tastensperre schaltet sich automatisch ein). Nutzen Sie den Drehwahlschalter, um zwischen „MANUAL und AUTO“ zu wählen, dann drücken Sie ENTER zur Bestätigung und VFO/MR Beenden. Sie können auch *LOCK drücken: das Display zeigt „LOCK?“. Wenn Sie die Tastatur sperren möchten, drücken Sie *LOCK 2 Sekunden lang.

  • Seite 23: Die Auswahl Der Ctcss-Töne Und Dcs-Codes

    Drücken Sie ENTER, um die Frequenz mit der Tastatur oder durch Drehen des Encoders einzustellen. Der VHF-Bereich ist 00.000-38.000(MHz), und UHF-Bereich ist 00.000- 69.950(MHz). Drücken Sie ENTER zur Bestätigung und VFO/MR um das Menü zu verlassen. Diese Funktion kann nur im VFO-Modus aktiviert werden. Der maximale Offset ist abhängig vom gewählten Frequenzbereich.

  • Seite 24: Die Richtung Der Frequenzverschiebung (Für Die Kommunikation Über Repeater)

    Hinweis: wenn Sie im Menü den DCS-Code eingestellt haben, drücken Sie [#] und Sie können AUS-D754I (invertiert) wählen. +/- Die Richtung der Frequenzverschiebung (für die Kommunikation über Repeater) Diese Funktion kann nur im VFO-(Frequenz-)Modus aktiviert werden. Im Frequenzmodus drücken Sie MENU und *: das Display zeigt „019...

  • Seite 25: Zum Speichern/Löschen Eines Kanals

    Zum Speichern/Löschen eines Kanals • Speichern eines Kanals Im Frequenzmodus wählen Sie die gewünschte Frequenz oder andere Punkte (wie CTCSS, DCS, Repeatershift, Richtung der Frequenzdifferenz). MENU und dann VFO/MR. Drücken Sie Während des Speichervorgangs blinkt der Kanal am linken unteren Rand des Displays.

  • Seite 26: Ctcss-Tontabelle: 50 Töne

    CTCSS-Tontabelle: 50 Töne Freq.(Hz) Freq.(Hz) Freq.(Hz) 67,0 118,8 183,5 69,3 123,0 186,2 71,9 127,3 189,9 74,4 131,8 192,8 77,0 136,5 196,6 79,7 141,3 199,5 82,5 146,2 203,5 85,4 151,4 206,5 88,5 156,7 210,7 91,5 159,8 218,1 94,8 162,2 225,7 97,4 165,5 229,1 100,0...

  • Seite 27: Dcs: Digitalcode 105 Töne

    DCS: Digitalcode 105 Töne DCS code DCS code DCS code DCS code CT710 Bedienungsanleitung | 27...

  • Seite 28: Lösungstabelle

    Lösungstabelle PROBLEM LÖSUNG Funkgerät lässt sich Der Akku ist leer. Laden Sie ihn. Der Akku ist nicht korrekt eingesetzt. Bitte nicht einschalten setzen Sie ihn erneut korrekt ein. Kurze Nutzungsdauer Der Akku ist erschöpft und muss ausgetauscht werden. des Akkus Der Akku wird nicht vollständig geladen.

  • Seite 29: Spezifikationen

    Spezifikationen Allgemeines Frequenzbereich 144-146MHz / 430-440MHz Betriebstemperatur -20° +55°C Betriebsspannung 7,4V 1600mAh Betriebsmodus Monoband / Dualband Abmessungen 95(H) x 55(L) 31(T) mm Gewicht 230gr (Antenne im Lieferumfang) Antennenimpedanz 50Ω Einschaltdauer 5/5/90 Sender Frequenzstabilität ±2,5ppm Ausgangsleistung VHF: 5W / UHF: 4W Max.
  • Seite 30 ALAN COMMUNICATIONS, SA C/Cobalt, 48 - 08940 Cornellà de Llobregat Barcelona España Tel: +34 902 384878 Fax: +34 933 779155 www.midland.es El uso de este equipo puede estar sujeto a la obtención de la correspondiente autorización administrativa. Lea atentamente las instrucciones antes de usar el equipo. si el producto contiene pilas o baterías no las tire al fuego ni las disperse en el ambiente después de su uso, utilice los contenedores apropiados...
